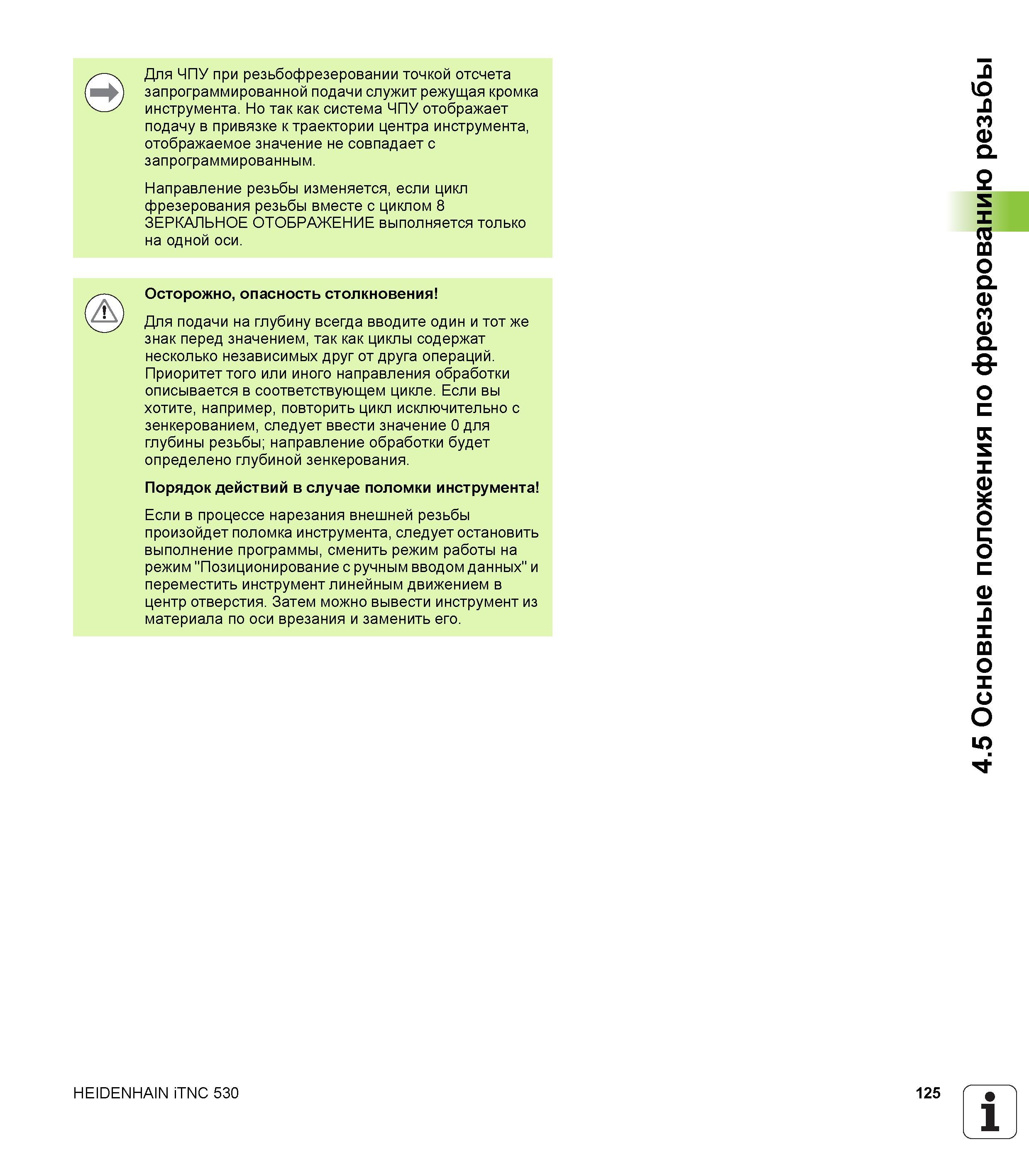

125 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.125

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 125 0125 Lab2u

Для ЧПУ при резьбофрезеровании точкой отсчета запрограммированной подачи служит режущая кромка инструмента. Но так как система ЧПУ отображает подачу в привязке к траектории центра инструмента, отображаемое значение не совпадает с запрограммированным. Направление резьбы изменяется, если цикл фрезерования резьбы вместе с циклом 8 ЗЕркальное Отображение выполняется только на одной оси. Осторожно, опасность столкновения Для подачи на глубину всегда вводите один и тот же знак перед значением, так как циклы содержат несколько независимых друг от друга операций. Приоритет того или иного направления обработки описывается в соответствующем цикле. Если вы хотите, например, повторить цикл исключительно с зенкерованием, следует ввести значение 0 для глубины резьбы; направление обработки будет определено глубиной зенкерования. Порядок действий в случае поломки инструмента Если в процессе нарезания внешней резьбы произойдет поломка инструмента, следует остановить выполнение программы, сменить режим работы на режим "Позиционирование с ручным вводом данных" и переместить инструмент линейным движением в центр отверстия. Затем можно вывести инструмент из материала по оси врезания и заменить его. HEIDENHAIN iTNC 530 125 1 4.5 Основные положения по фрезерованию резьбы
