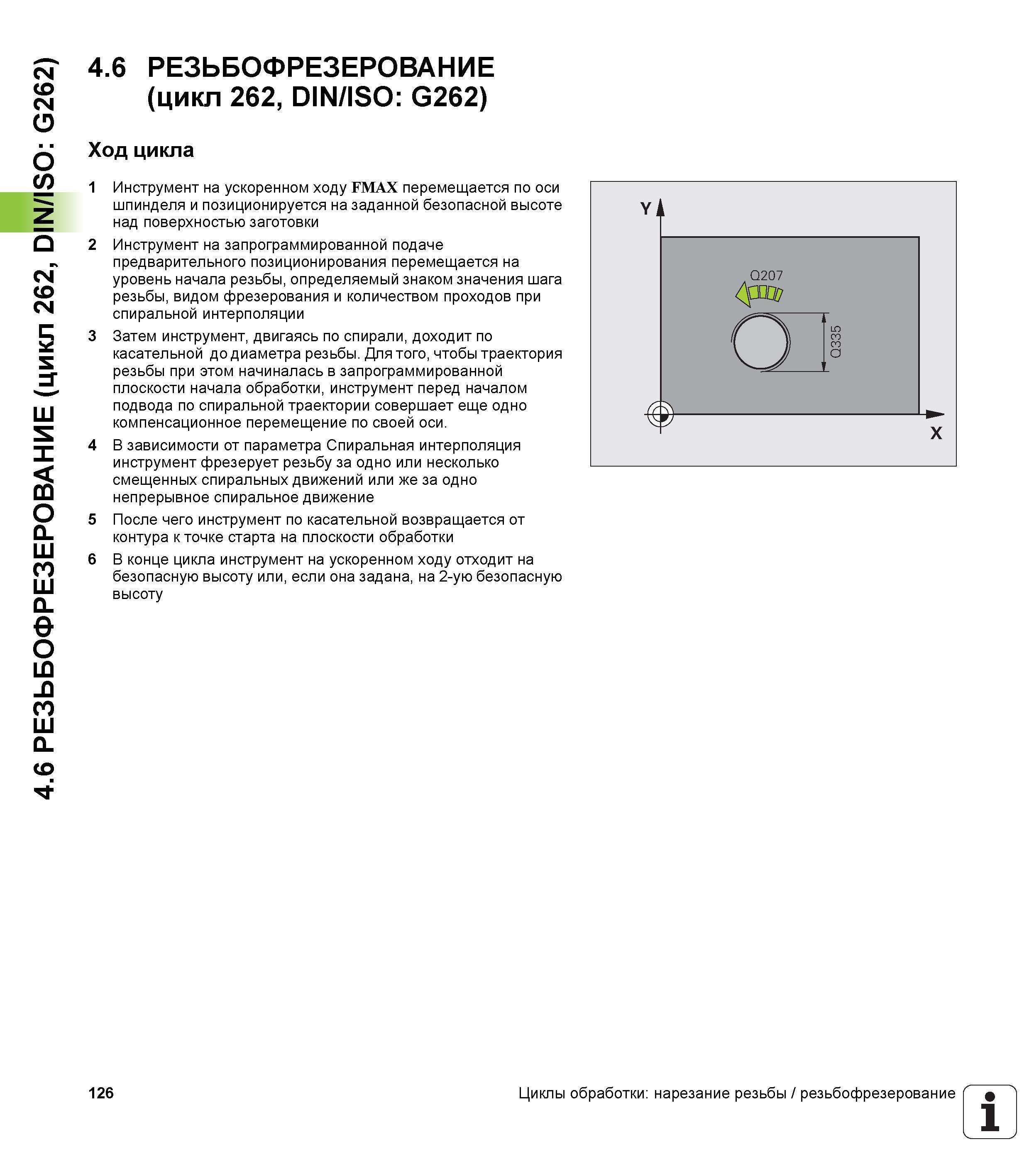

4.6 РЕЗЬБОФРЕЗЕРОВАНИЕ (цикл 262, DIN/ISO G262) 4.6 РЕЗЬБОФРЕЗЕРОВАНИЕ (цикл 262, DIN/ISO G262) Ход цикла 1 Инструмент на ускоренном ходу FMAX перемещается по оси шпинделя и позиционируется на заданной безопасной высоте над поверхностью заготовки 2 Инструмент на запрограммированной подаче предварительного позиционирования перемещается на уровень начала резьбы, определяемый знаком значения шага резьбы, видом фрезерования и количеством проходов при спиральной интерполяции 3 Затем инструмент, двигаясь по спирали, доходит по касательной до диаметра резьбы. Для того, чтобы траектория резьбы при этом начиналась в запрограммированной плоскости начала обработки, инструмент перед началом подвода по спиральной траектории совершает еще одно компенсационное перемещение по своей оси. 4 В зависимости от параметра Спиральная интерполяция инструмент фрезерует резьбу за одно или несколько смещенных спиральных движений или же за одно непрерывное спиральное движение 5 После чего инструмент по касательной возвращается от контура к точке старта на плоскости обработки 6 В конце цикла инструмент на ускоренном ходу отходит на безопасную высоту или, если она задана, на 2-ую безопасную высоту 126 Циклы обработки нарезание резьбы / резьбофрезерование 1 _'
