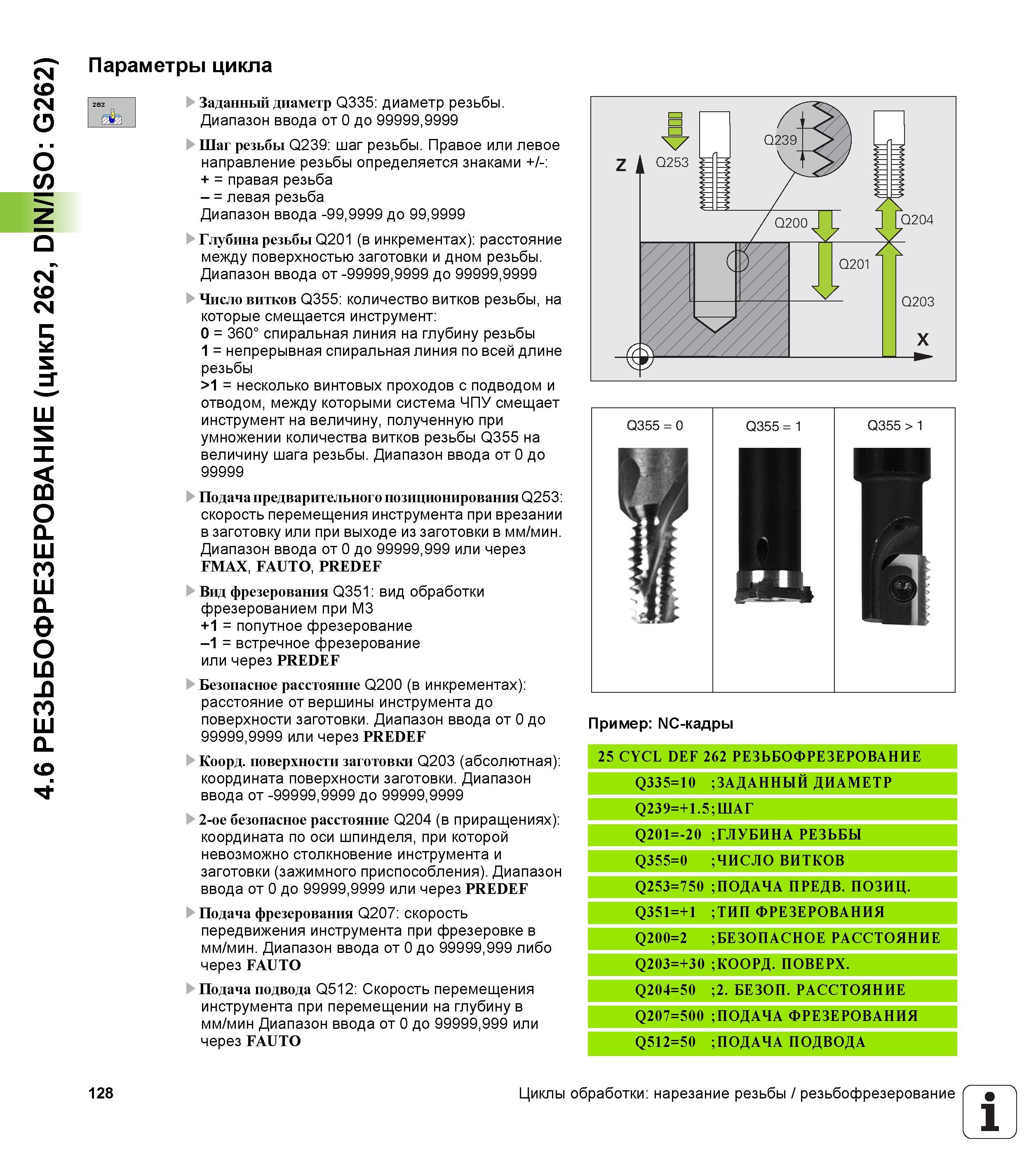

4.6 РЕЗЬБОФРЕЗЕРОВАНИЕ (цикл 262, DIN/ISO G262) Параметры цикла Заданный диаметр Q335 диаметр резьбы. Диапазон ввода от 0 до 99999,9999 Шаг резьбы Q239 шаг резьбы. Правое или левое направление резьбы определяется знаками +/- + = правая резьба - = левая резьба Диапазон ввода -99,9999 до 99,9999 Глубина резьбы Q201 (в инкрементах) расстояние между поверхностью заготовки и дном резьбы. Диапазон ввода от -99999,9999 до 99999,9999 Число витков Q355 количество витков резьбы, на которые смещается инструмент 0 = 360° спиральная линия на глубину резьбы 1 = непрерывная спиральная линия по всей длине резьбы >1 = несколько винтовых проходов с подводом и отводом, между которыми система ЧПУ смещает инструмент на величину, полученную при умножении количества витков резьбы Q355 на величину шага резьбы. Диапазон ввода от 0 до 99999 Подача предварительного позиционирования Q253 скорость перемещения инструмента при врезании в заготовку или при выходе из заготовки в мм/мин. Диапазон ввода от 0 до 99999,999 или через FMAX, FAUTO, PREDEF Вид фрезерования Q351 вид обработки фрезерованием при M3 +1 = попутное фрезерование -1 = встречное фрезерование или через PREDEF Безопасное расстояние Q200 (в инкрементах) расстояние от вершины инструмента до поверхности заготовки. Диапазон ввода от 0 до 99999,9999 или через PREDEF Коорд. поверхности заготовки Q203 (абсолютная) координата поверхности заготовки. Диапазон ввода от -99999,9999 до 99999,9999 2-ое безопасное расстояние Q204 (в приращениях) координата по оси шпинделя, при которой невозможно столкновение инструмента и заготовки (зажимного приспособления). Диапазон ввода от 0 до 99999,9999 или через PREDEF Подача фрезерования Q207 скорость передвижения инструмента при фрезеровке в мм/мин. Диапазон ввода от 0 до 99999,999 либо через FAUTO Подача подвода Q512 Скорость перемещения инструмента при перемещении на глубину в мм/мин Диапазон ввода от 0 до 99999,999 или через FAUTO Пример NC-кадры 25 CYCL DEF 262 РЕЗЬБОФРЕЗЕРОВАНИЕ Q335=10 ЗАДАННЫЙ ДИАМЕТР .5 + = 3 2 Q ШАГ Q201=-20 ГЛУБИНА РЕЗЬБЫ Q355=0 ЧИСЛО ВИТКОВ Q253=750 ПОДАЧА ПРЕДВ. ПОЗИЦ. Q351=+1 ТИП ФРЕЗЕРОВАНИЯ Q200=2 БЕЗОПАСНОЕ РАССТОЯНИЕ Q 2 О 3 = + 3 О КООРД. ПОВЕРХ. Q204=50 2. БЕЗОП. РАССТОЯНИЕ Q207=500 ПОДАЧА ФРЕЗЕРОВАНИЯ Q512=50 ПОДАЧА ПОДВОДА 128 Циклы обработки нарезание резьбы / резьбофрезерование 1
