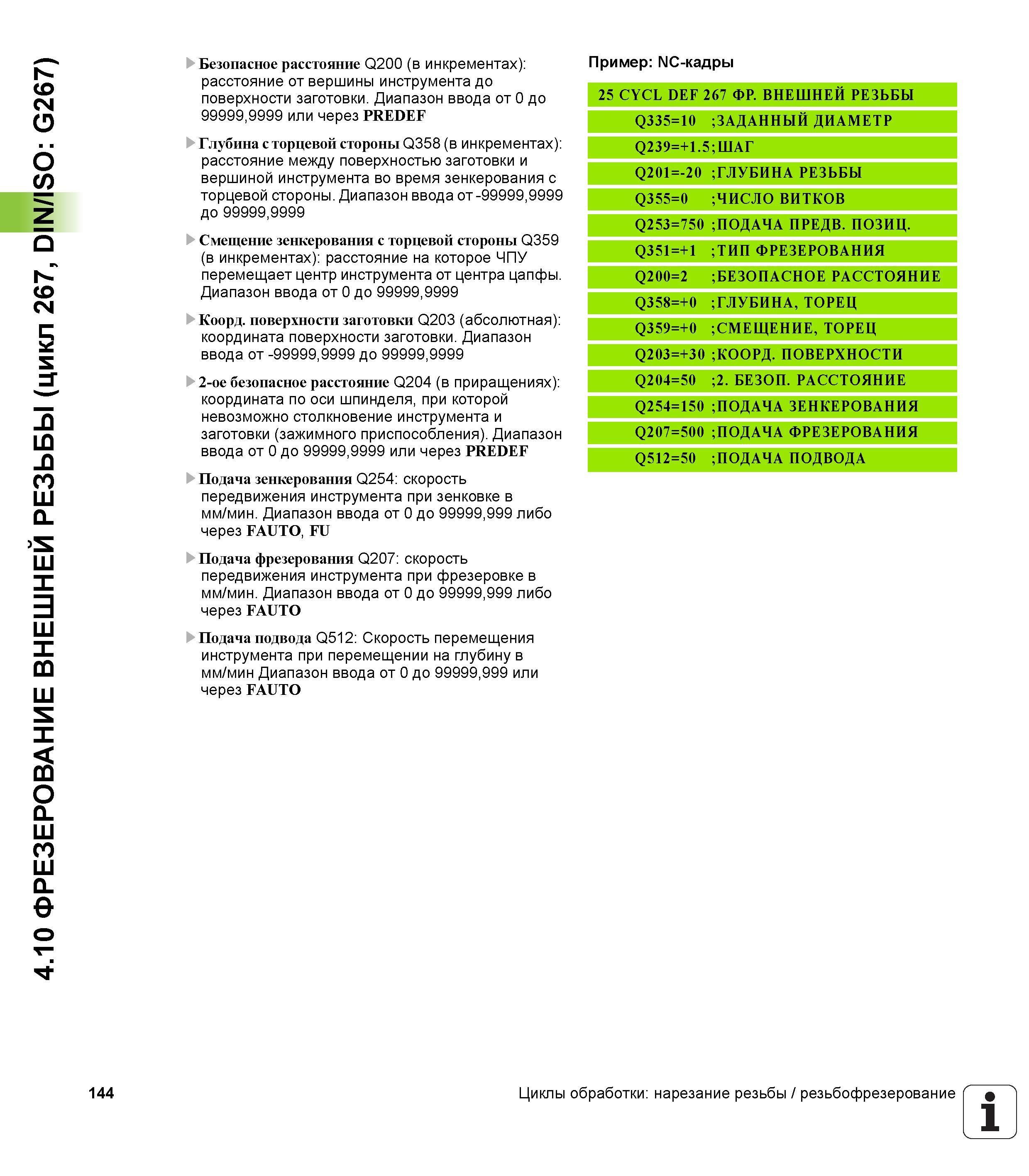

4.10 ФРЕЗЕРОВАНИЕ ВНЕШНЕЙ РЕЗЬБЫ (цикл 267, DIN/ISO G267) 144 Безопасное расстояние Q200 (в инкрементах) расстояние от вершины инструмента до поверхности заготовки. Диапазон ввода от 0 до 99999,9999 или через PREDEF Глубина с торцевой стороны Q358 (в инкрементах) расстояние между поверхностью заготовки и вершиной инструмента во время зенкерования с торцевой стороны. Диапазон ввода от -99999,9999 до 99999,9999 Смещение зенкерования с торцевой стороны Q359 (в инкрементах) расстояние на которое ЧПУ перемещает центр инструмента от центра цапфы. Диапазон ввода от 0 до 99999,9999 Коорд. поверхности заготовки Q203 (абсолютная) координата поверхности заготовки. Диапазон ввода от -99999,9999 до 99999,9999 2-ое безопасное расстояние Q204 (в приращениях) координата по оси шпинделя, при которой невозможно столкновение инструмента и заготовки (зажимного приспособления). Диапазон ввода от 0 до 99999,9999 или через PREDEF Подача зенкерования Q254 скорость передвижения инструмента при зенковке в мм/мин. Диапазон ввода от 0 до 99999,999 либо через FAUTO, FU Подача фрезерования Q207 скорость передвижения инструмента при фрезеровке в мм/мин. Диапазон ввода от 0 до 99999,999 либо через FAUTO Подача подвода Q512 Скорость перемещения инструмента при перемещении на глубину в мм/мин Диапазон ввода от 0 до 99999,999 или через FAUTO Пример NC-кадры 25 CYCL DEF 267 ФР. ВНЕШНЕЙ РЕЗЬБЫ Q335=10 ;ЗАДАННЫЙ ДИАМЕТР 0239=+1.5;ШАГ Q201=-20 ;ГЛУБИНА РЕЗЬБЫ Q355=0 ;ЧИСЛО ВИТКОВ Q253=750 ;ПОДАЧА ПРЕДВ. ПОЗИЦ. Q351=+1 ;ТИП ФРЕЗЕРОВАНИЯ Q200=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ Q358=+0 ;ГЛУБИНА, ТОРЕЦ Q359=+0 ;СМЕЩЕНИЕ, ТОРЕЦ Q203=+30 ;КООРД. ПОВЕРХНОСТИ Q204=50 ;2. БЕЗОП. РАССТОЯНИЕ Q254=150 ;ПОДАЧА ЗЕНКЕРОВАНИЯ Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ Q512=50 ;ПОДАЧА ПОДВОДА Циклы обработки нарезание резьбы / резьбофрезерование 1 _'
