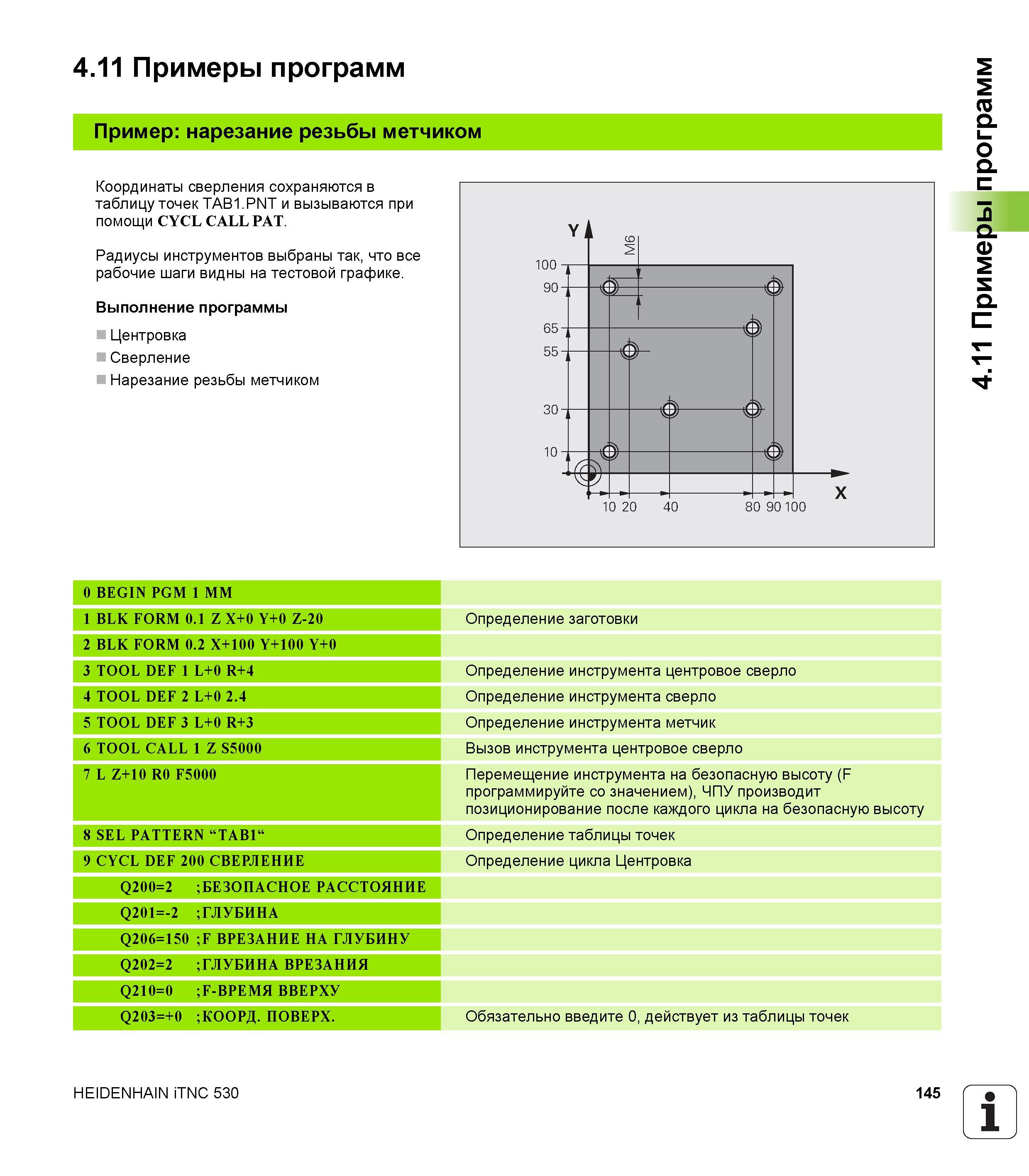

4.11 Примеры программ Пример нарезание резьбы метчиком Координаты сверления сохраняются в таблицу точек TAB1.PNT и вызываются при помощи CYCL CALL PAT. Радиусы инструментов выбраны так, что все рабочие шаги видны на тестовой графике. Выполнение программы Центровка Сверление Нарезание резьбы метчиком 0 BEGIN PGM 1 MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Определение заготовки 2 BLK FORM 0.2 X+100 Y+100 Y+0 3 TOOL DEF 1 L+0 R+4 Определение инструмента центровое сверло Определение инструмента сверло Определение инструмента метчик Вызов инструмента центровое сверло Перемещение инструмента на безопасную высоту (F программируйте со значением), ЧПУ производит позиционирование после каждого цикла на безопасную высоту Определение таблицы точек Определение цикла Центровка Обязательно введите 0, действует из таблицы точек 4 TOOL DEF 2 L+0 2.4 5 TOOL DEF 3 L+0 R+3 6 TOOL CALL 1 Z S5000 7 L Z+10 R0 F5000 8 SEL PATTERN “TAB1“ 9 CYCL DEF 200 СВЕРЛЕНИЕ Q200=2 БЕЗОПАСНОЕ РАССТОЯНИЕ Q201=-2 ГЛУБИНА Q206=150 F ВРЕЗАНИЕ НА ГЛУБИНУ Q202=2 ГЛУБИНА ВРЕЗАНИЯ Q210=0 F-ВРЕМЯ ВВЕРХУ Q203=+0 КООРД. ПОВЕРХ. HEIDENHAIN iTNC 530 145 1 4.11 Примеры программ
