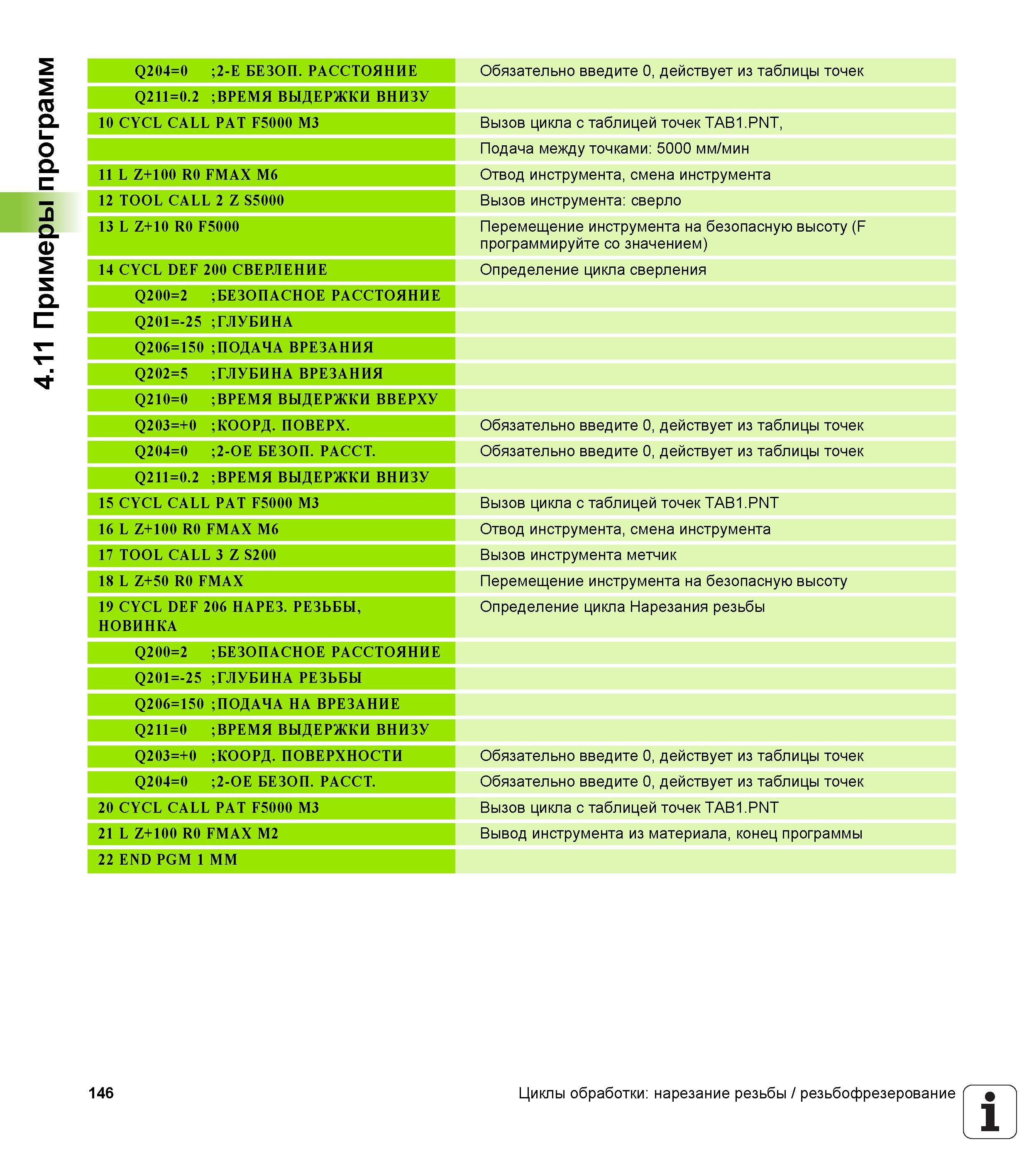

4.11 Примеры программ Q204=0 ;2-Е БЕЗОП. РАССТОЯНИЕ Q211=0.2 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ 10 CYCL CALL PAT F5000 M3 11 L Z+100 R0 FMAX M6 12 TOOL CALL 2 Z S5000 13 L Z+10 R0 F5000 14 CYCL DEF 200 СВЕРЛЕНИЕ Q200=2 БЕЗОПАСНОЕ РАССТОЯНИЕ Q201=-25 ГЛУБИНА Q206=150 ПОДАЧА ВРЕЗАНИЯ Q202=5 ГЛУБИНА ВРЕЗАНИЯ Q210=0 ВРЕМЯ ВЫДЕРЖКИ ВВЕРХУ Q203=+0 КООРД. ПОВЕРХ. Q204=0 2-ОЕ БЕЗОП. РАССТ. Q211=0.2 ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ 15 CYCL CALL PAT F5000 M3 16 L Z+100 R0 FMAX M6 17 TOOL CALL 3 Z S200 18 L Z+50 R0 FMAX 19 CYCL DEF 206 НАРЕЗ. РЕЗЬБЫ, НОВИНКА Q200=2 БЕЗОПАСНОЕ РАССТОЯНИЕ Q201=-25 ГЛУБИНА РЕЗЬБЫ Q206=150 ПОДАЧА НА ВРЕЗАНИЕ Q211=0 ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ Q203=+0 КООРД. ПОВЕРХНОСТИ Q204=0 2-ОЕ БЕЗОП. РАССТ. 20 CYCL CALL PAT F5000 M3 21 L Z+100 R0 FMAX M2 22 END PGM 1 MM Обязательно введите 0, действует из таблицы точек Вызов цикла с таблицей точек TAB1.PNT, Подача между точками 5000 мм/мин Отвод инструмента, смена инструмента Вызов инструмента сверло Перемещение инструмента на безопасную высоту (F программируйте со значением) Определение цикла сверления Обязательно введите 0, действует из таблицы точек Обязательно введите 0, действует из таблицы точек Вызов цикла с таблицей точек TAB1.PNT Отвод инструмента, смена инструмента Вызов инструмента метчик Перемещение инструмента на безопасную высоту Определение цикла Нарезания резьбы Обязательно введите 0, действует из таблицы точек Обязательно введите 0, действует из таблицы точек Вызов цикла с таблицей точек TAB1.PNT Вывод инструмента из материала, конец программы 146 Циклы обработки нарезание резьбы / резьбофрезерование 1 _'
