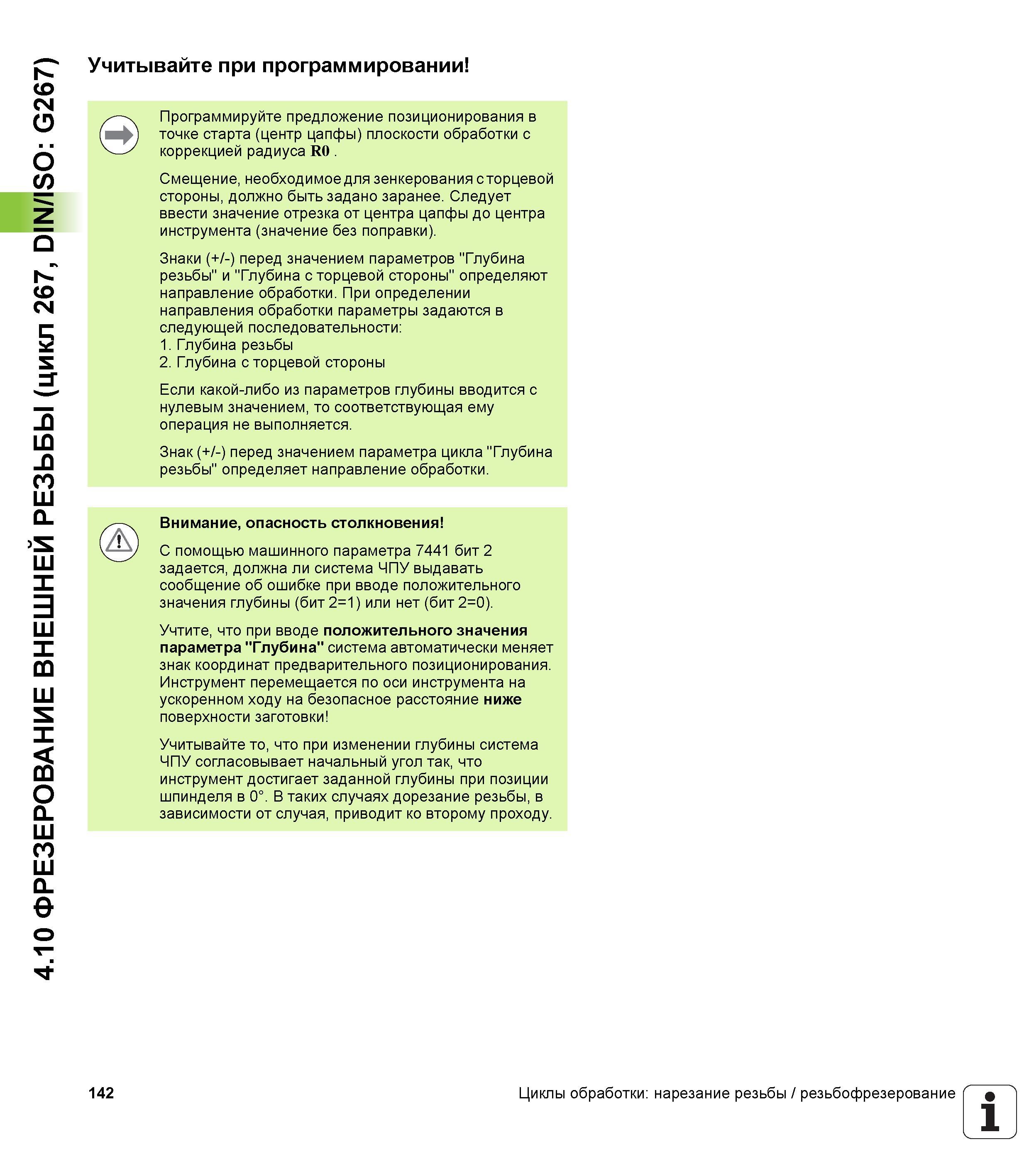

4.10 ФРЕЗЕРОВАНИЕ ВНЕШНЕЙ РЕЗЬБЫ (цикл 267, DIN/ISO G267) Учитывайте при программировании Программируйте предложение позиционирования в точке старта (центр цапфы) плоскости обработки с коррекцией радиуса R0 Смещение, необходимое для зенкерования с торцевой стороны, должно быть задано заранее. Следует ввести значение отрезка от центра цапфы до центра инструмента (значение без поправки). Знаки (+/-) перед значением параметров "Глубина резьбы" и "Глубина с торцевой стороны" определяют направление обработки. При определении направления обработки параметры задаются в следующей последовательности 1. Глубина резьбы 2. Глубина с торцевой стороны Если какой-либо из параметров глубины вводится с нулевым значением, то соответствующая ему операция не выполняется. Знак (+/-) перед значением параметра цикла "Глубина резьбы" определяет направление обработки. Внимание, опасность столкновения С помощью машинного параметра 7441 бит 2 задается, должна ли система чПу выдавать сообщение об ошибке при вводе положительного значения глубины (бит 2=1) или нет (бит 2=0). Учтите, что при вводе положительного значения параметра "Глубина" система автоматически меняет знак координат предварительного позиционирования. Инструмент перемещается по оси инструмента на ускоренном ходу на безопасное расстояние ниже поверхности заготовки Учитывайте то, что при изменении глубины система ЧПУ согласовывает начальный угол так, что инструмент достигает заданной глубины при позиции шпинделя в 0°. В таких случаях дорезание резьбы, в зависимости от случая, приводит ко второму проходу. 142 Циклы обработки нарезание резьбы / резьбофрезерование 1
