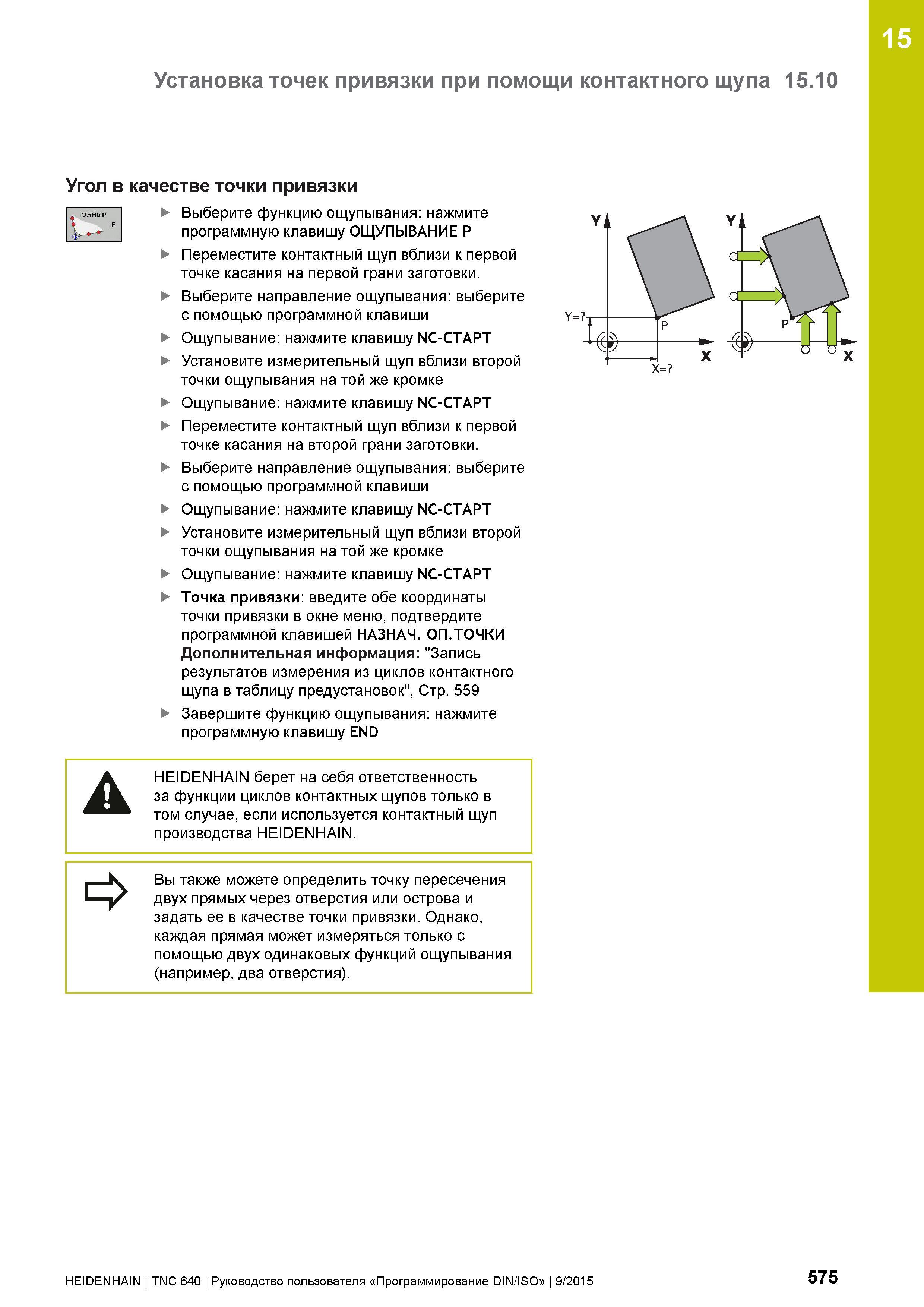

15 Установка точек привязки при помощи контактного щупа 15.10 Угол в качестве точки привязки Выберите функцию ощупывания: нажмите программную клавишу ОЩУПЫВАНИЕ P Переместите контактный щуп вблизи к первой точке касания на первой грани заготовки. Выберите направление ощупывания: выберите с помощью программной клавиши Ощупывание: нажмите клавишу NC-CTAPT Установите измерительный щуп вблизи второй точки ощупывания на той же кромке Ощупывание: нажмите клавишу NC-CTAPT Переместите контактный щуп вблизи к первой точке касания на второй грани заготовки. Выберите направление ощупывания: выберите с помощью программной клавиши Ощупывание: нажмите клавишу NC-CTAPT Установите измерительный щуп вблизи второй точки ощупывания на той же кромке Ощупывание: нажмите клавишу NC-CTAPT Точка привязки: введите обе координаты точки привязки в окне меню, подтвердите программной клавишей НАЗНАЧ. ОП.ТОЧКИ Дополнительная информация: "Запись результатов измерения из циклов контактного щупа в таблицу предустановок", Стр. 559 Завершите функцию ощупывания: нажмите программную клавишу END А HEIDENHAIN берет на себя ответственность за функции циклов контактных щупов только в том случае, если используется контактный щуп производства HEIDENHAIN. О Вы также можете определить точку пересечения двух прямых через отверстия или острова и задать ее в качестве точки привязки. Однако, каждая прямая может измеряться только с помощью двух одинаковых функций ощупывания (например, два отверстия). HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 575
