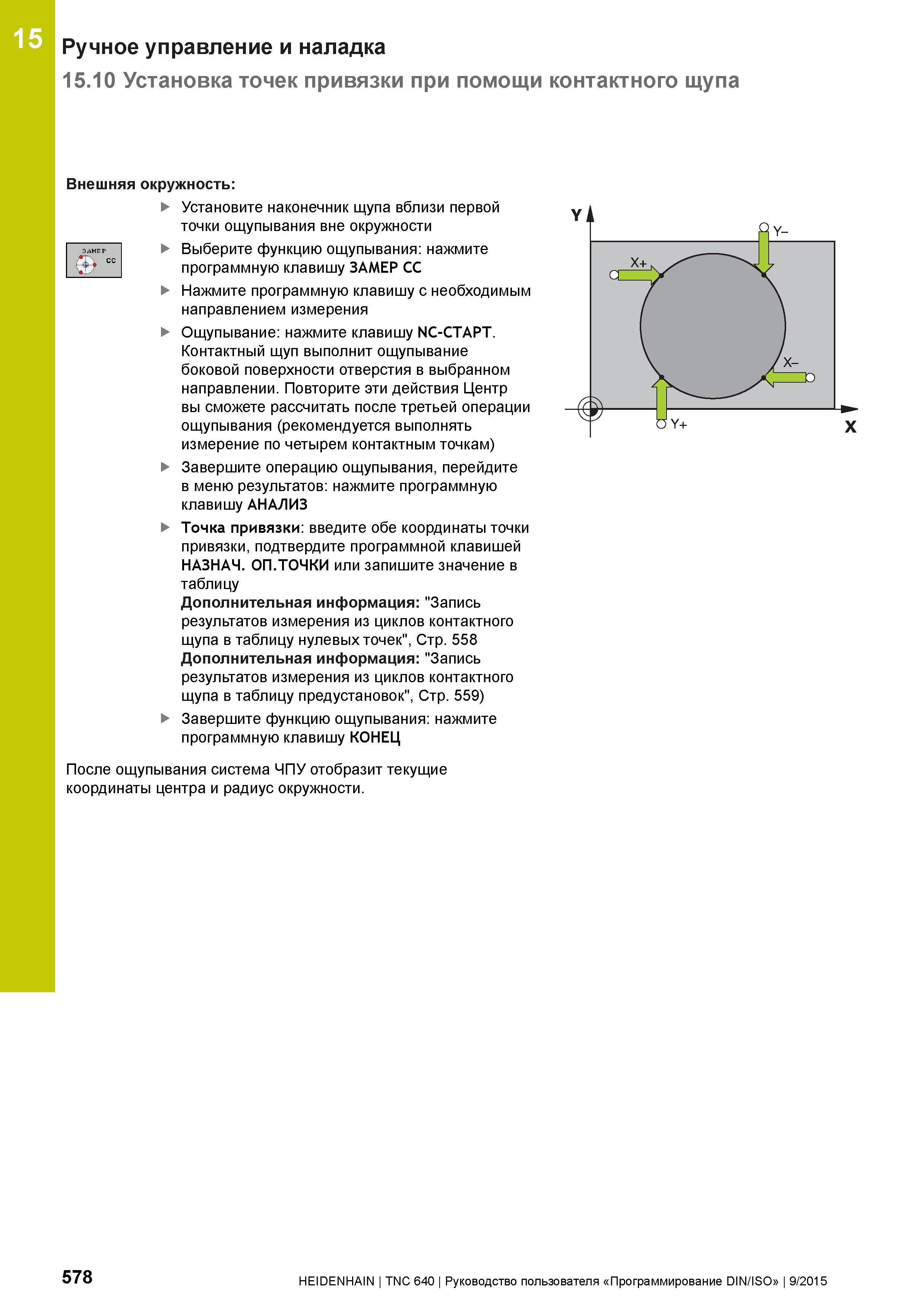

Ручное управление и наладка 15.10 Установка точек привязки при помощи контактного щупа 15 Внешняя окружность: Установите наконечник щупа вблизи первой точки ощупывания вне окружности Выберите функцию ощупывания: нажмите программную клавишу ЗАМЕР CC Нажмите программную клавишу с необходимым направлением измерения Ощупывание: нажмите клавишу NC-CTAPT. Контактный щуп выполнит ощупывание боковой поверхности отверстия в выбранном направлении. Повторите эти действия Центр вы сможете рассчитать после третьей операции ощупывания (рекомендуется выполнять измерение по четырем контактным точкам) Завершите операцию ощупывания, перейдите в меню результатов: нажмите программную клавишу АНАЛИЗ Точка привязки: введите обе координаты точки привязки, подтвердите программной клавишей НАЗНАЧ. ОП.ТОЧКИ или запишите значение в таблицу Дополнительная информация: "Запись результатов измерения из циклов контактного щупа в таблицу нулевых точек", Стр. 558 Дополнительная информация: "Запись результатов измерения из циклов контактного щупа в таблицу предустановок", Стр. 559) Завершите функцию ощупывания: нажмите программную клавишу КОНЕЦ После ощупывания система ЧПУ отобразит текущие координаты центра и радиус окружности. 578 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
