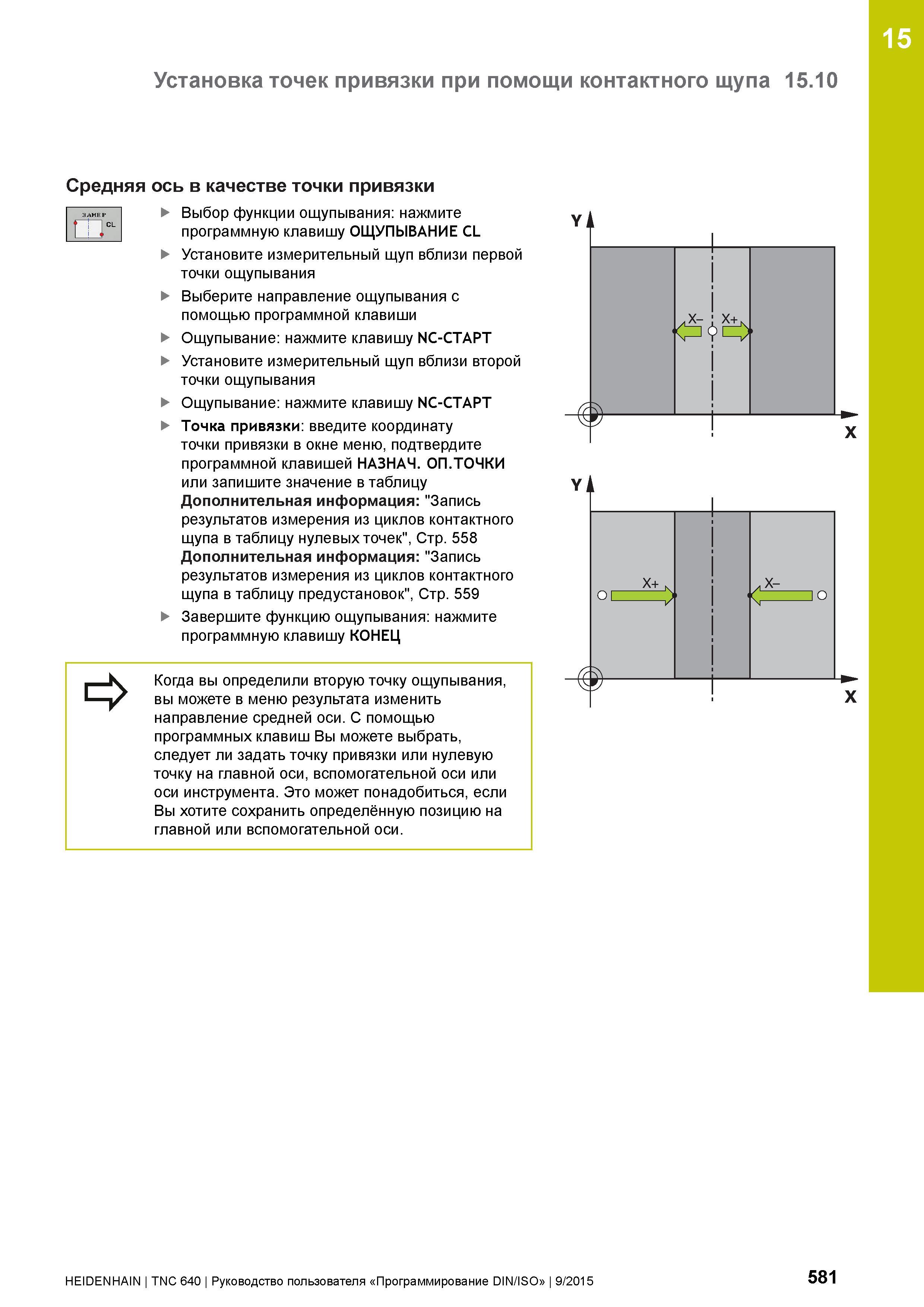

15 Установка точек привязки при помощи контактного щупа 15.10 Средняя ось в качестве точки привязки Выбор функции ощупывания: нажмите программную клавишу ОЩУПЫВАНИЕ CL Установите измерительный щуп вблизи первой точки ощупывания Выберите направление ощупывания с помощью программной клавиши Ощупывание: нажмите клавишу NC-СТАРТ Установите измерительный щуп вблизи второй точки ощупывания Ощупывание: нажмите клавишу NC-СТАРТ Точка привязки: введите координату точки привязки в окне меню, подтвердите программной клавишей НАЗНАЧ. ОП.ТОЧКИ или запишите значение в таблицу Дополнительная информация: "Запись результатов измерения из циклов контактного щупа в таблицу нулевых точек", Стр. 558 Дополнительная информация: "Запись результатов измерения из циклов контактного щупа в таблицу предустановок", Стр. 559 Завершите функцию ощупывания: нажмите программную клавишу КОНЕЦ => Когда вы определили вторую точку ощупывания, вы можете в меню результата изменить направление средней оси. С помощью программных клавиш Вы можете выбрать, следует ли задать точку привязки или нулевую точку на главной оси, вспомогательной оси или оси инструмента. Это может понадобиться, если Вы хотите сохранить определённую позицию на главной или вспомогательной оси. Х+ к ,х- HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 581
