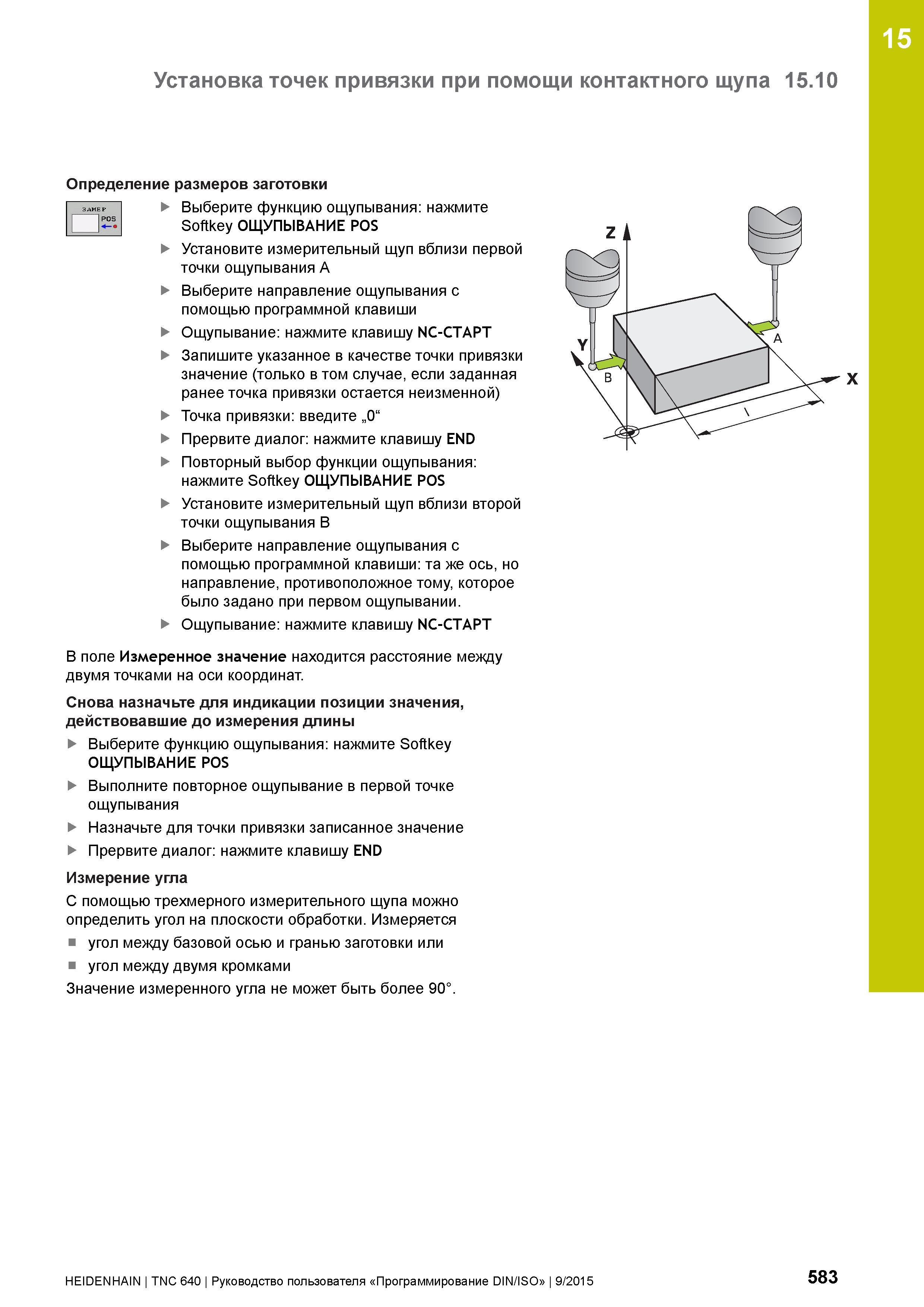

15 Установка точек привязки при помощи контактного щупа 15.10 ЗАМЕР Ipos Определение размеров заготовки Выберите функцию ощупывания: нажмите Softkey ОЩУПЫВАНИЕ POS Установите измерительный щуп вблизи первой точки ощупывания A Выберите направление ощупывания с помощью программной клавиши Ощупывание: нажмите клавишу NC-СТАРТ Запишите указанное в качестве точки привязки значение (только в том случае, если заданная ранее точка привязки остается неизменной) Точка привязки: введите „0“ Прервите диалог: нажмите клавишу END Повторный выбор функции ощупывания: нажмите Softkey ОЩУПЫВАНИЕ POS Установите измерительный щуп вблизи второй точки ощупывания B Выберите направление ощупывания с помощью программной клавиши: та же ось, но направление, противоположное тому, которое было задано при первом ощупывании. Ощупывание: нажмите клавишу NC-СТАРТ В поле Измеренное значение находится расстояние между двумя точками на оси координат. Снова назначьте для индикации позиции значения, действовавшие до измерения длины Выберите функцию ощупывания: нажмите Softkey ОЩУПЫВАНИЕ POS Выполните повторное ощупывание в первой точке ощупывания Назначьте для точки привязки записанное значение Прервите диалог: нажмите клавишу END Измерение угла С помощью трехмерного измерительного щупа можно определить угол на плоскости обработки. Измеряется угол между базовой осью и гранью заготовки или угол между двумя кромками Значение измеренного угла не может быть более 90°. HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 583
