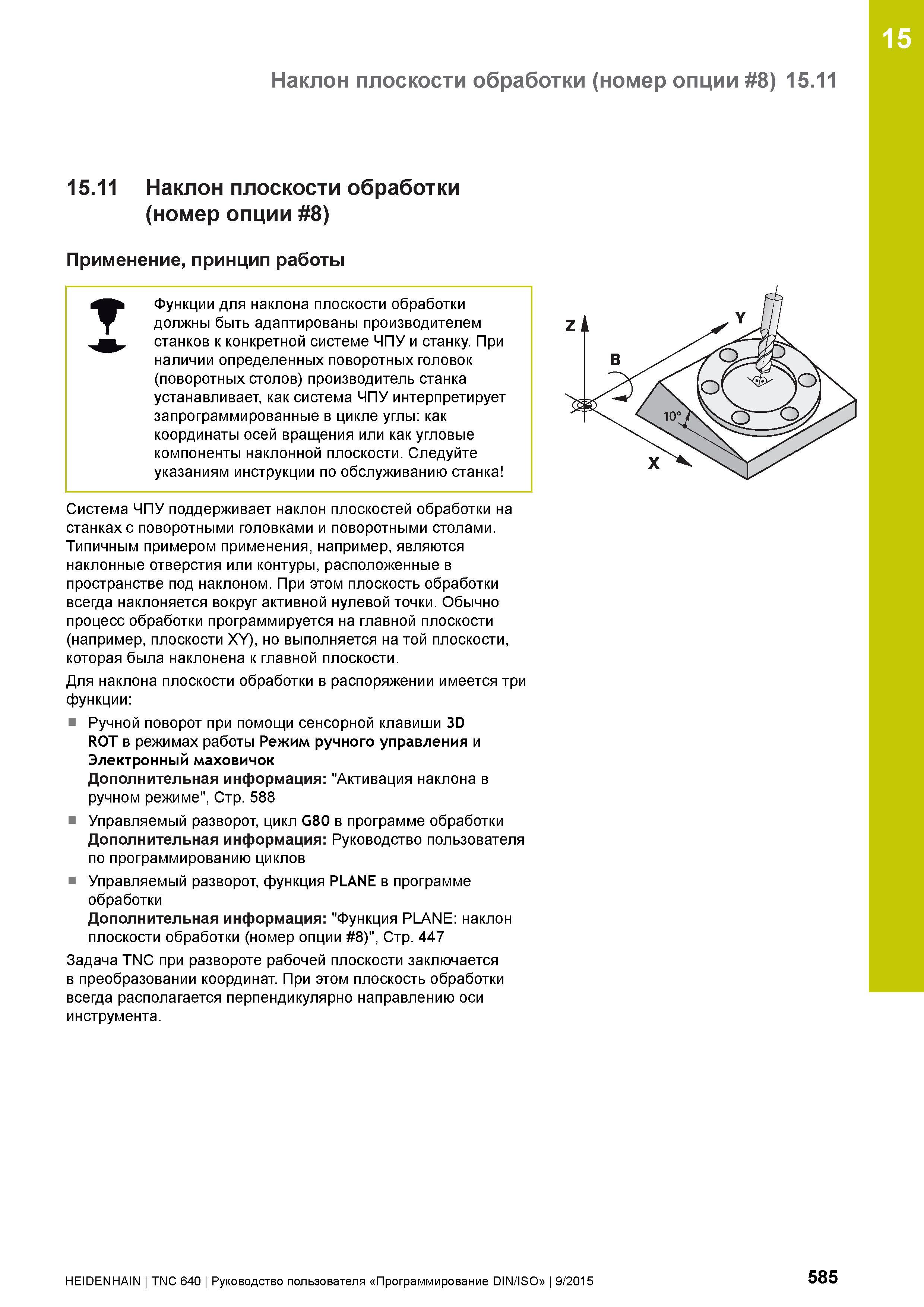

15 Наклон плоскости обработки (номер опции 8) 15.11 15.11 Наклон плоскости обработки (номер опции 8) Применение, принцип работы Функции для наклона плоскости обработки должны быть адаптированы производителем станков к конкретной системе ЧПУ и станку. При наличии определенных поворотных головок (поворотных столов) производитель станка устанавливает, как система ЧПУ интерпретирует запрограммированные в цикле углы: как координаты осей вращения или как угловые компоненты наклонной плоскости. Следуйте указаниям инструкции по обслуживанию станка Система ЧПУ поддерживает наклон плоскостей обработки на станках с поворотными головками и поворотными столами. Типичным примером применения, например, являются наклонные отверстия или контуры, расположенные в пространстве под наклоном. При этом плоскость обработки всегда наклоняется вокруг активной нулевой точки. Обычно процесс обработки программируется на главной плоскости (например, плоскости XY), но выполняется на той плоскости, которая была наклонена к главной плоскости. Для наклона плоскости обработки в распоряжении имеется три функции: Ручной поворот при помощи сенсорной клавиши 3D ROT в режимах работы Режим ручного управления и Электронный маховичок Дополнительная информация: "Активация наклона в ручном режиме", Стр. 588 Управляемый разворот, цикл G80 в программе обработки Дополнительная информация: Руководство пользователя по программированию циклов Управляемый разворот, функция PLANE в программе обработки Дополнительная информация: "Функция PLANE: наклон плоскости обработки (номер опции 8)", Стр. 447 Задача TNC при развороте рабочей плоскости заключается в преобразовании координат. При этом плоскость обработки всегда располагается перпендикулярно направлению оси инструмента. HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 585
