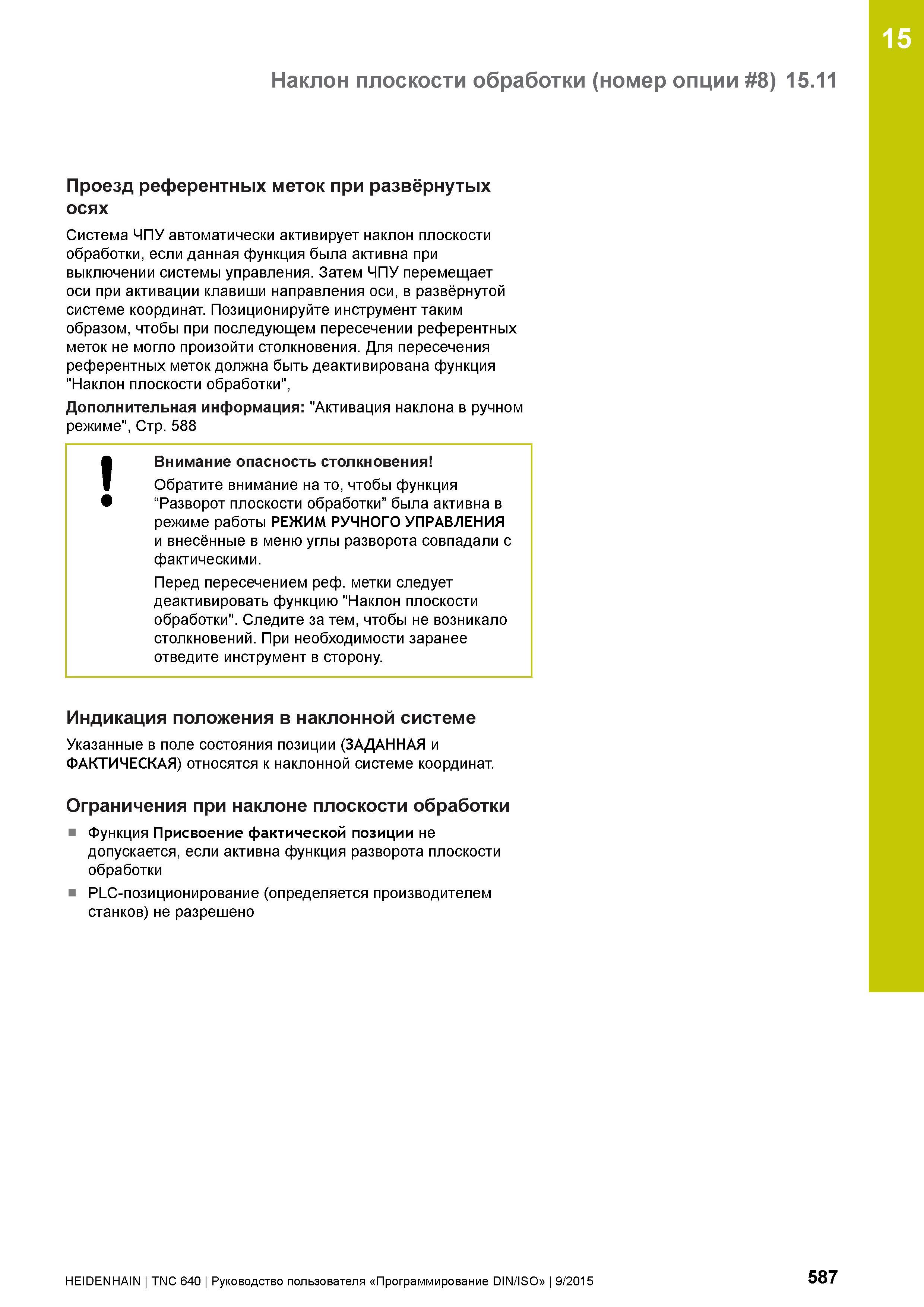

587 Руководство пользователя системы HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр.587

Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр. 587 0587 Lab2u

15 Наклон плоскости обработки (номер опции 8) 15.11 Проезд референтных меток при развёрнутых осях Система ЧПУ автоматически активирует наклон плоскости обработки, если данная функция была активна при выключении системы управления. Затем ЧПУ перемещает оси при активации клавиши направления оси, в развёрнутой системе координат. Позиционируйте инструмент таким образом, чтобы при последующем пересечении референтных меток не могло произойти столкновения. Для пересечения референтных меток должна быть деактивирована функция "Наклон плоскости обработки", Дополнительная информация: "Активация наклона в ручном режиме", Стр. 588 (Внимание опасность столкновения Обратите внимание на то, чтобы функция “Разворот плоскости обработки” была активна в режиме работы РЕЖИМ РУЧНОГО УПРАВЛЕНИЯ и внесённые в меню углы разворота совпадали с фактическими. Перед пересечением реф. метки следует деактивировать функцию "Наклон плоскости обработки". Следите за тем, чтобы не возникало столкновений. При необходимости заранее отведите инструмент в сторону. Индикация положения в наклонной системе Указанные в поле состояния позиции (ЗАДАННАЯ и ФАКТИЧЕСКАЯ) относятся к наклонной системе координат. Ограничения при наклоне плоскости обработки Функция Присвоение фактической позиции не допускается, если активна функция разворота плоскости обработки PLC-позиционирование (определяется производителем станков) не разрешено HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 587
