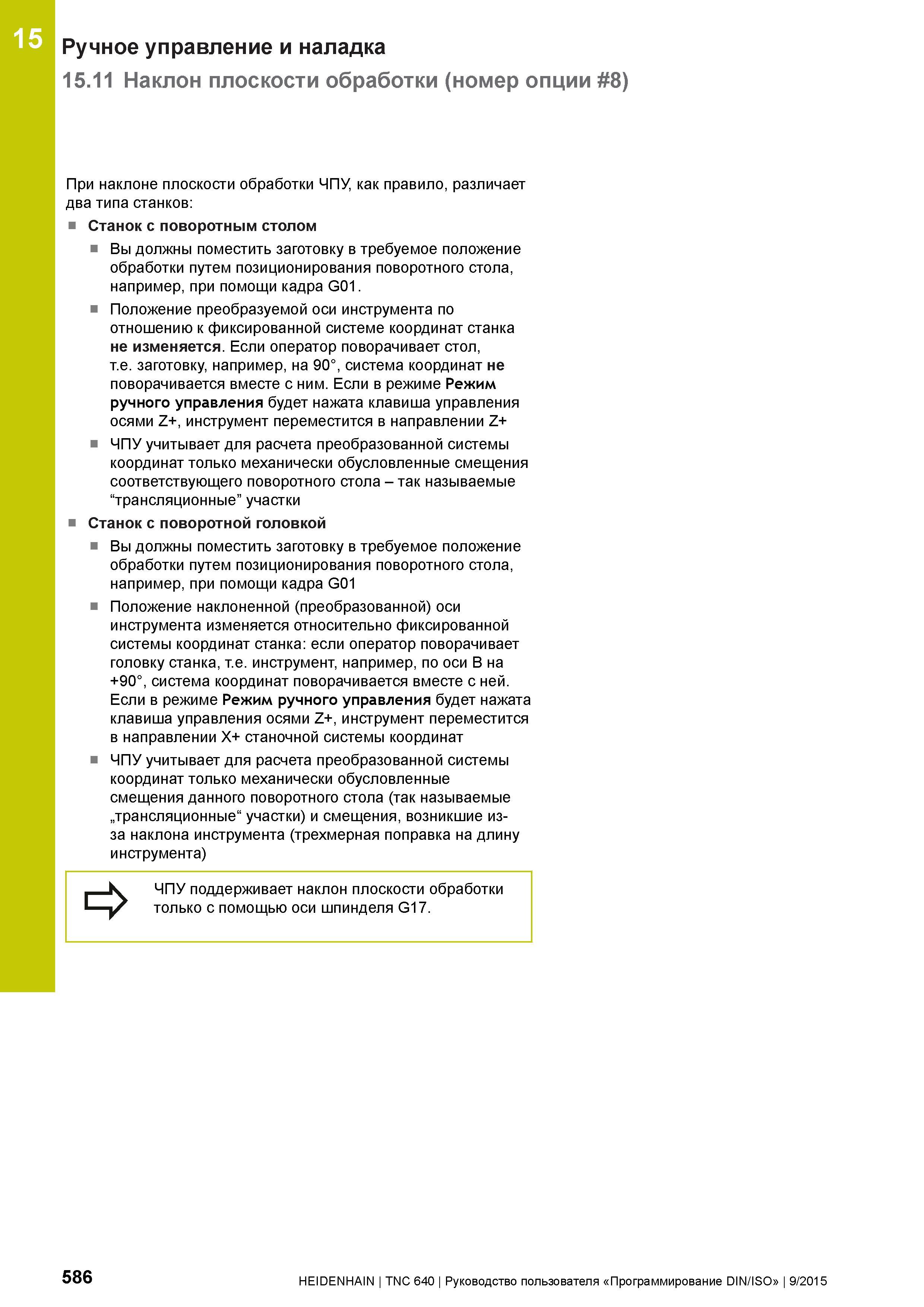

15 Ручное управление и наладка 15.11 Наклон плоскости обработки (номер опции 8) При наклоне плоскости обработки ЧПУ, как правило, различает два типа станков: Станок с поворотным столом Вы должны поместить заготовку в требуемое положение обработки путем позиционирования поворотного стола, например, при помощи кадра G01. Положение преобразуемой оси инструмента по отношению к фиксированной системе координат станка не изменяется. Если оператор поворачивает стол, т.е. заготовку, например, на 90°, система координат не поворачивается вместе с ним. Если в режиме Режим ручного управления будет нажата клавиша управления осями Z+, инструмент переместится в направлении Z+ ЧПУ учитывает для расчета преобразованной системы координат только механически обусловленные смещения соответствующего поворотного стола - так называемые “трансляционные” участки Станок с поворотной головкой Вы должны поместить заготовку в требуемое положение обработки путем позиционирования поворотного стола, например, при помощи кадра G01 Положение наклоненной (преобразованной) оси инструмента изменяется относительно фиксированной системы координат станка: если оператор поворачивает головку станка, т.е. инструмент, например, по оси B на +90°, система координат поворачивается вместе с ней. Если в режиме Режим ручного управления будет нажата клавиша управления осями Z+, инструмент переместится в направлении X+ станочной системы координат ЧПУ учитывает для расчета преобразованной системы координат только механически обусловленные смещения данного поворотного стола (так называемые „трансляционные" участки) и смещения, возникшие из-за наклона инструмента (трехмерная поправка на длину инструмента) ЧПУ поддерживает наклон плоскости обработки только с помощью оси шпинделя G17. 586 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
