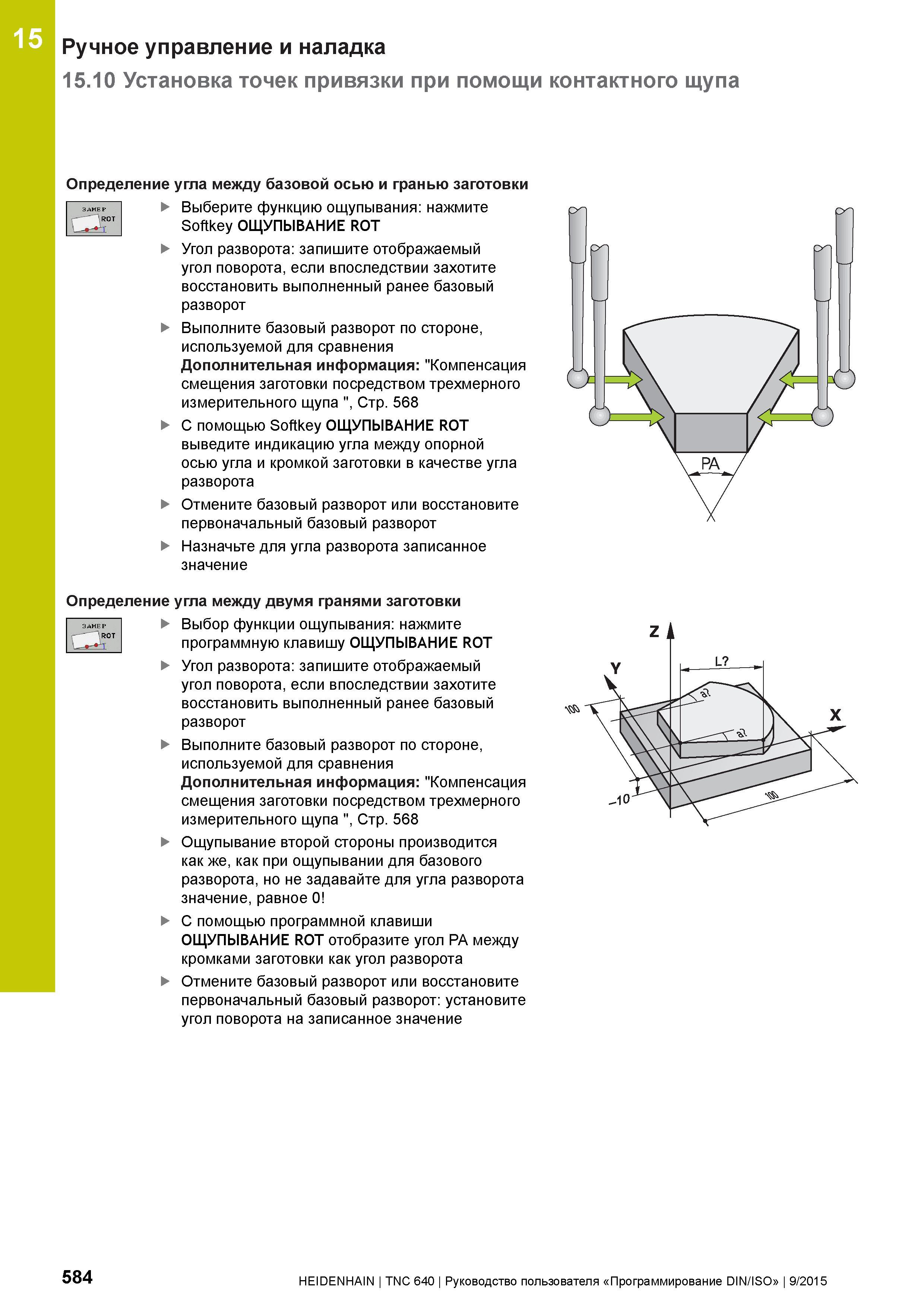

15 Ручное управление и наладка 15.10 Установка точек привязки при помощи контактного щупа Определение угла между базовой осью и гранью заготовки Выберите функцию ощупывания: нажмите Softkey ОЩУПЫВАНИЕ ROT Угол разворота: запишите отображаемый угол поворота, если впоследствии захотите восстановить выполненный ранее базовый разворот Выполните базовый разворот по стороне, используемой для сравнения Дополнительная информация: "Компенсация смещения заготовки посредством трехмерного измерительного щупа ", Стр. 568 С помощью Softkey ОЩУПЫВАНИЕ ROT выведите индикацию угла между опорной осью угла и кромкой заготовки в качестве угла разворота Отмените базовый разворот или восстановите первоначальный базовый разворот Назначьте для угла разворота записанное значение Определение угла между двумя гранями заготовки Выбор функции ощупывания: нажмите программную клавишу ОЩУПЫВАНИЕ ROT Угол разворота: запишите отображаемый угол поворота, если впоследствии захотите восстановить выполненный ранее базовый разворот Выполните базовый разворот по стороне, используемой для сравнения Дополнительная информация: "Компенсация смещения заготовки посредством трехмерного измерительного щупа ", Стр. 568 Ощупывание второй стороны производится как же, как при ощупывании для базового разворота, но не задавайте для угла разворота значение, равное 0 С помощью программной клавиши ОЩУПЫВАНИЕ ROT отобразите угол РА между кромками заготовки как угол разворота Отмените базовый разворот или восстановите первоначальный базовый разворот: установите угол поворота на записанное значение ЗАМЕР сзг ЗАМЕР ОТ 584 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
