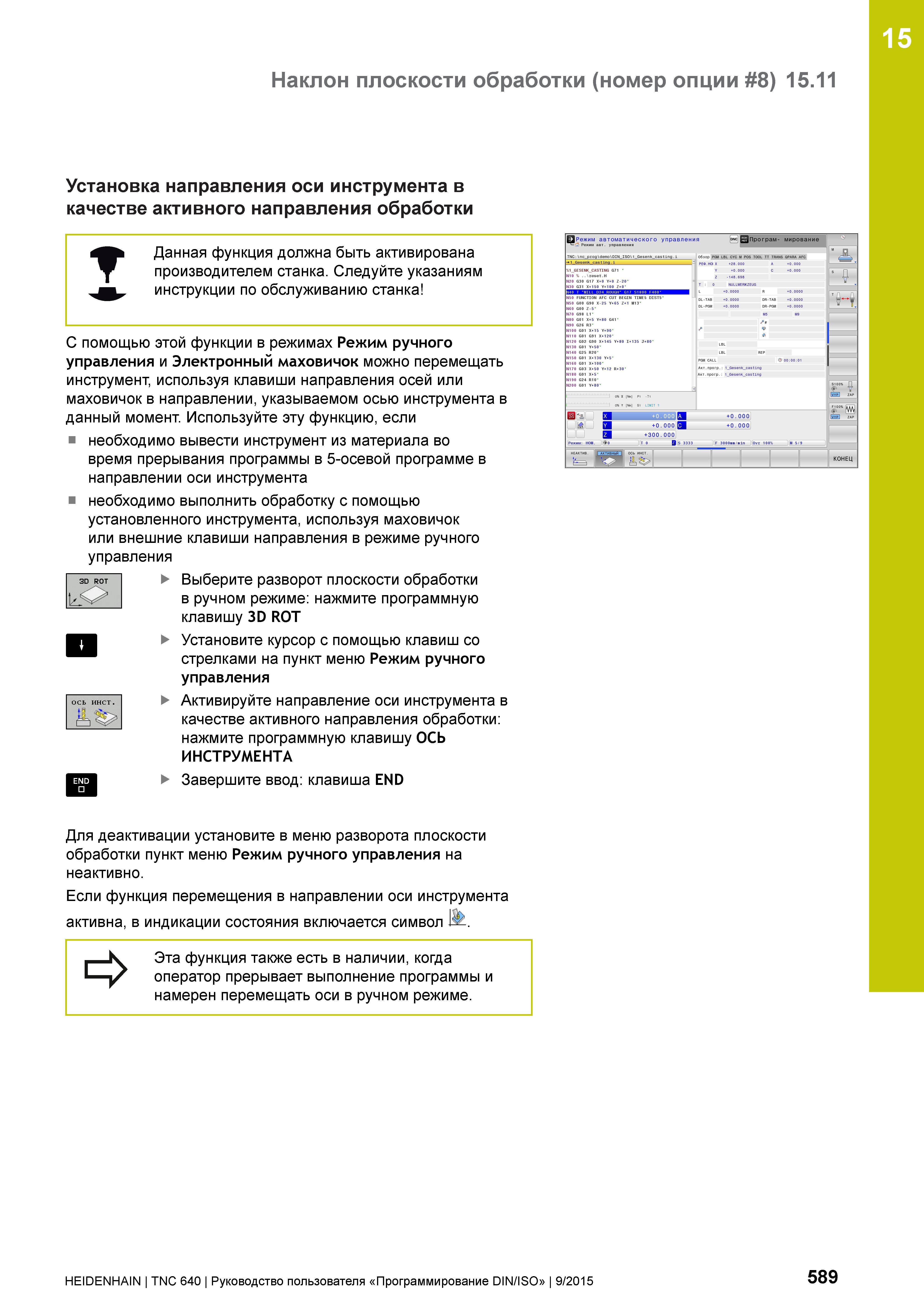

15 Наклон плоскости обработки (номер опции 8) 15.11 Установка направления оси инструмента в качестве активного направления обработки Данная функция должна быть активирована производителем станка. Следуйте указаниям инструкции по обслуживанию станка С помощью этой функции в режимах Режим ручного управления и Электронный маховичок можно перемещать инструмент, используя клавиши направления осей или маховичок в направлении, указываемом осью инструмента в данный момент. Используйте эту функцию, если необходимо вывести инструмент из материала во время прерывания программы в 5-осевой программе в направлении оси инструмента необходимо выполнить обработку с помощью установленного инструмента, используя маховичок или внешние клавиши направления в режиме ручного управления Выберите разворот плоскости обработки в ручном режиме: нажмите программную клавишу 3D ROT Установите курсор с помощью клавиш со стрелками на пункт меню Режим ручного управления Активируйте направление оси инструмента в качестве активного направления обработки: нажмите программную клавишу ОСЬ ИНСТРУМЕНТА Завершите ввод: клавиша END END 3D ROT kS> Режим автоматического управления У Про г рам- мирование 5 TNC:\nc_prog\demo\DIN_IS0\1_Gesenk_casting.i обзор PGM LBL CYC M POS TOOL TT TRANS QPARA AFC T : 0 NULLWERKZEUG DL-TAB +0.0000 DR-TAB +0.0000 DL-PGM +0.0000 DR-PGM +0.0000 b г v LBL " JL f %1_GESENK_CASTING G71 N20 G30 G17 X+0 Y+0 Z-20 N30 G31 X+150 Y+100 Z+0 N50 FUNCTION AFC CUT BEGIN TIME5 DIST5 N50 GOO G90 X-25 Y+65 Z+1 M13 N120 G02 G90 X+145 Y+80 1+135 J+80 N170 G03 X+50 Y+12 R+30 ’H. £ I , тШ Ей zap ED' ш ,.1Ф Я +o.oool Mil 1 ЕВ +0.000 И +0.000 Э +300.000 HE АКТИВ. II АКТИВНЫЙ J ОСЬ ИНСТ. -fe 1ГТп1 КОНЕЦ Для деактивации установите в меню разворота плоскости обработки пункт меню Режим ручного управления на неактивно. Если функция перемещения в направлении оси инструмента активна, в индикации состояния включается символ L. о Эта функция также есть в наличии, когда оператор прерывает выполнение программы и намерен перемещать оси в ручном режиме. HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 589
