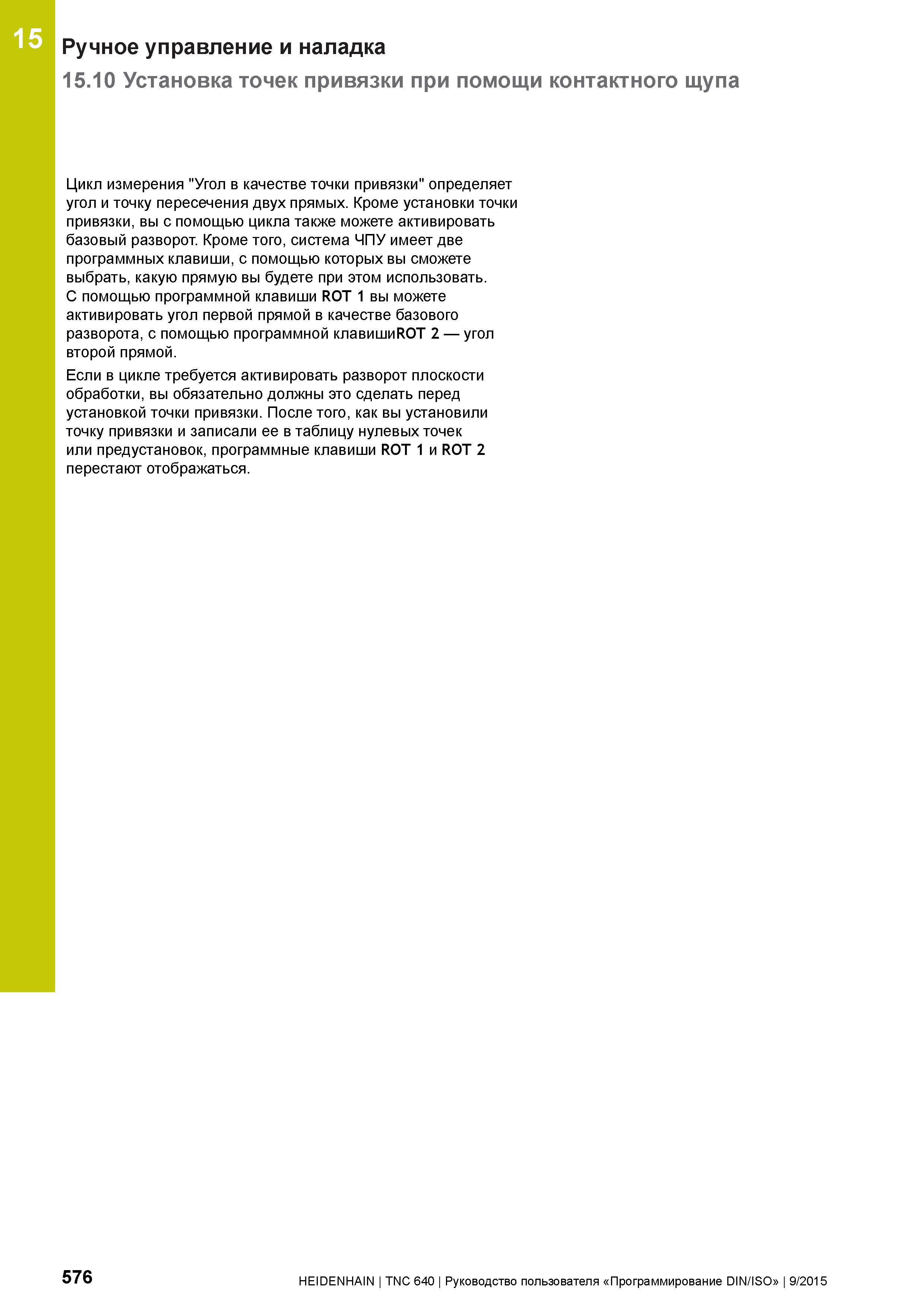

15 Ручное управление и наладка 15.10 Установка точек привязки при помощи контактного щупа Цикл измерения "Угол в качестве точки привязки" определяет угол и точку пересечения двух прямых. Кроме установки точки привязки, вы с помощью цикла также можете активировать базовый разворот. Кроме того, система ЧПУ имеет две программных клавиши, с помощью которых вы сможете выбрать, какую прямую вы будете при этом использовать. С помощью программной клавиши ROT 1 вы можете активировать угол первой прямой в качестве базового разворота, с помощью программной клавишиROT 2 угол второй прямой. Если в цикле требуется активировать разворот плоскости обработки, вы обязательно должны это сделать перед установкой точки привязки. После того, как вы установили точку привязки и записали ее в таблицу нулевых точек или предустановок, программные клавиши ROT 1 и ROT 2 перестают отображаться. 576 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
