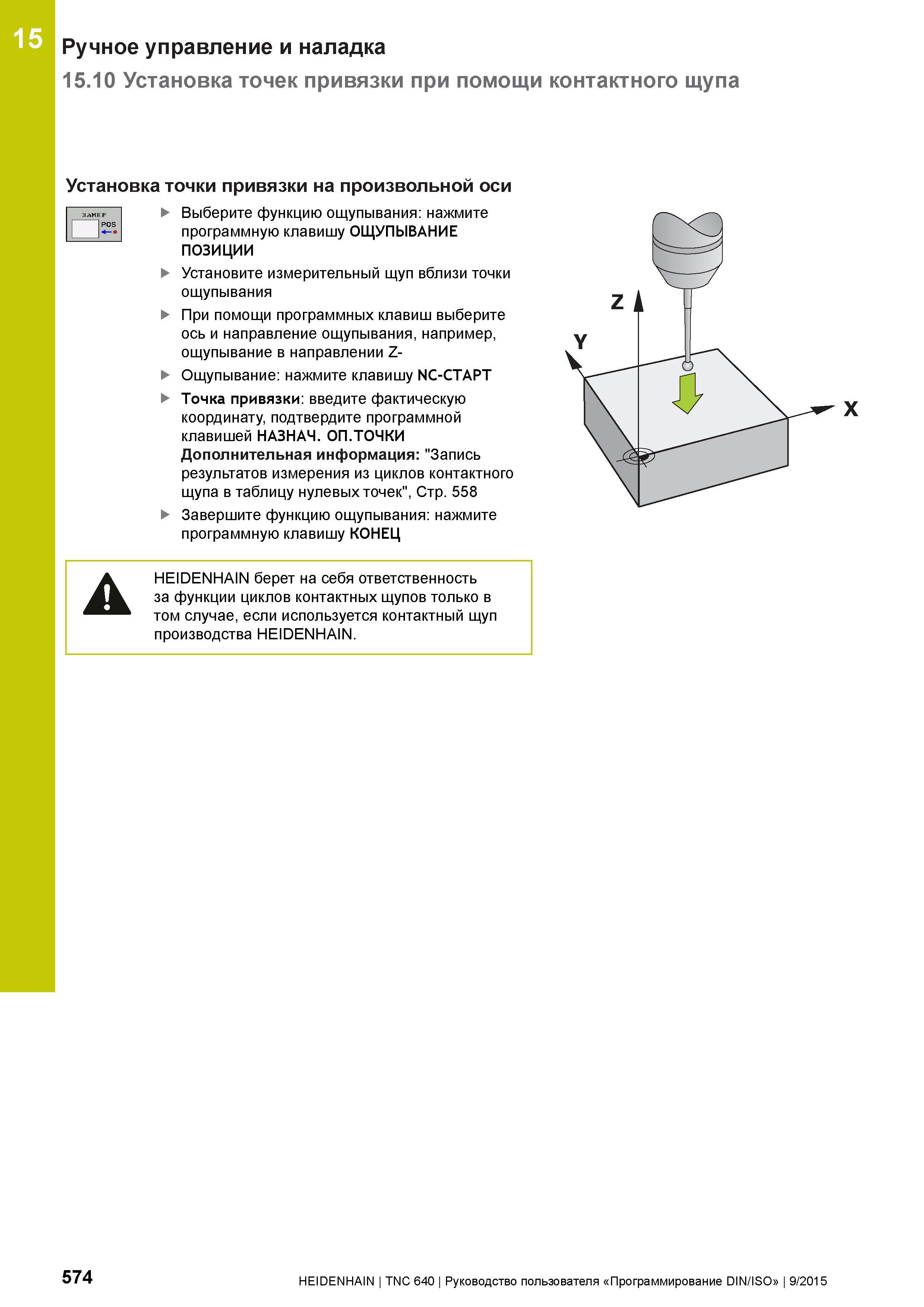

15 Ручное управление и наладка 15.10 Установка точек привязки при помощи контактного щупа ЗАМЕР Ipos Установка точки привязки на произвольной оси Выберите функцию ощупывания: нажмите программную клавишу ОЩУПЫВАНИЕ ПОЗИЦИИ Установите измерительный щуп вблизи точки ощупывания При помощи программных клавиш выберите ось и направление ощупывания, например, ощупывание в направлении Z- Ощупывание: нажмите клавишу NC-CTAPT Точка привязки: введите фактическую координату, подтвердите программной клавишей НАЗНАЧ. ОП.ТОЧКИ Дополнительная информация: "Запись результатов измерения из циклов контактного щупа в таблицу нулевых точек", Стр. 558 Завершите функцию ощупывания: нажмите программную клавишу КОНЕЦ A HEIDENHAIN берет на себя ответственность за функции циклов контактных щупов только в том случае, если используется контактный щуп производства HEIDENHAIN. 574 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
