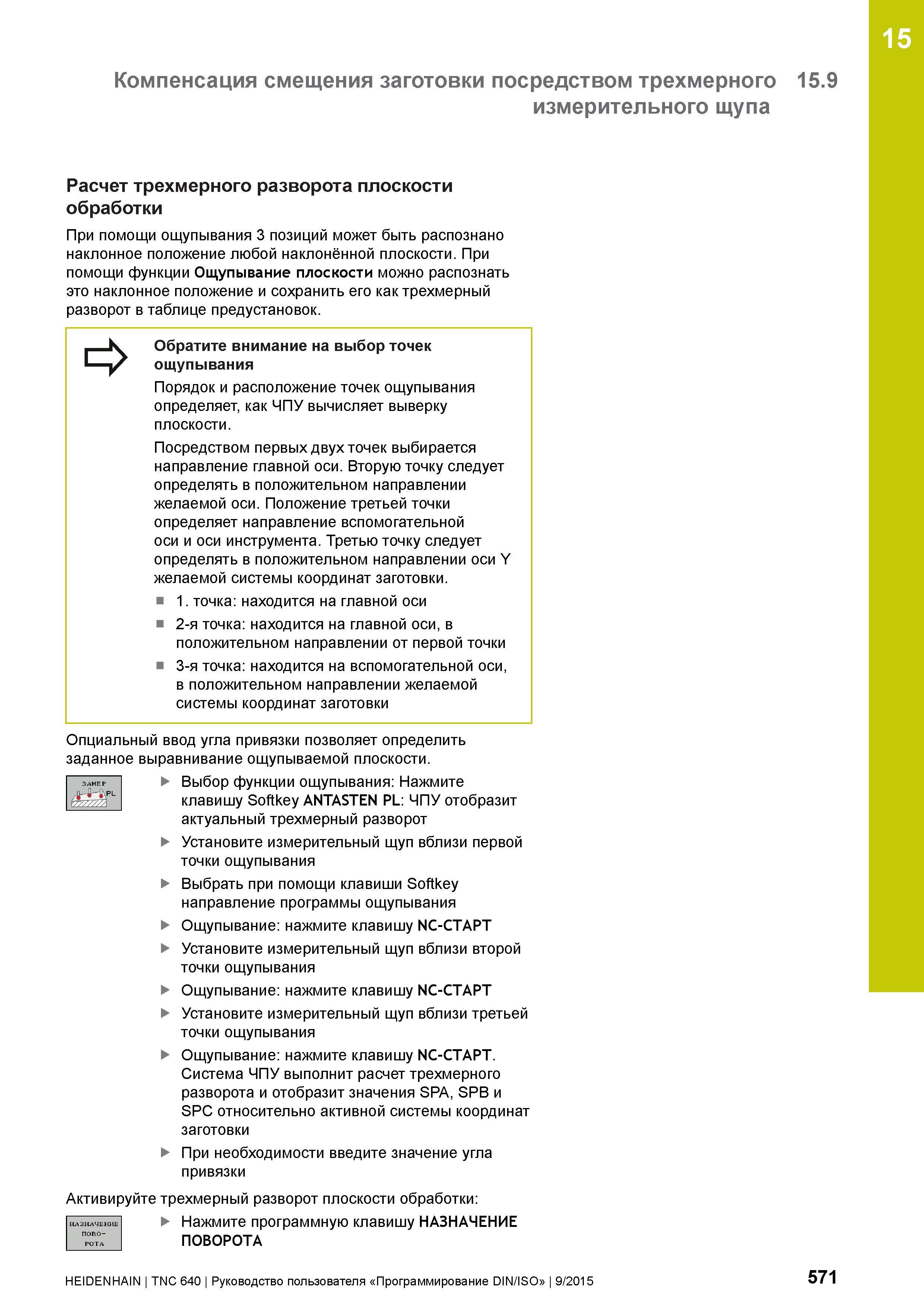

15 Компенсация смещения заготовки посредством трехмерного 15.9 измерительного щупа Расчет трехмерного разворота плоскости обработки При помощи ощупывания 3 позиций может быть распознано наклонное положение любой наклонённой плоскости. При помощи функции Ощупывание плоскости можно распознать это наклонное положение и сохранить его как трехмерный разворот в таблице предустановок. Обратите внимание на выбор точек ощупывания Порядок и расположение точек ощупывания определяет, как ЧПУ вычисляет выверку плоскости. Посредством первых двух точек выбирается направление главной оси. Вторую точку следует определять в положительном направлении желаемой оси. Положение третьей точки определяет направление вспомогательной оси и оси инструмента. Третью точку следует определять в положительном направлении оси Y желаемой системы координат заготовки. 1. точка: находится на главной оси 2-я точка: находится на главной оси, в положительном направлении от первой точки 3-я точка: находится на вспомогательной оси, в положительном направлении желаемой системы координат заготовки Опциальный ввод угла привязки позволяет определить заданное выравнивание ощупываемой плоскости. Выбор функции ощупывания: Нажмите клавишу Softkey ANTASTEN PL: ЧПУ отобразит актуальный трехмерный разворот Установите измерительный щуп вблизи первой точки ощупывания Выбрать при помощи клавиши Softkey направление программы ощупывания Ощупывание: нажмите клавишу NC-СТАРТ Установите измерительный щуп вблизи второй точки ощупывания Ощупывание: нажмите клавишу NC-СТАРТ Установите измерительный щуп вблизи третьей точки ощупывания Ощупывание: нажмите клавишу NC-СТАРТ. Система ЧПУ выполнит расчет трехмерного разворота и отобразит значения SPA, SPB и SPC относительно активной системы координат заготовки При необходимости введите значение угла привязки Активируйте трехмерный разворот плоскости обработки: Нажмите программную клавишу НАЗНАЧЕНИЕ ПОВОРОТА НАЗНАЧЕНИЕ ПОБО- РОТА HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 571
