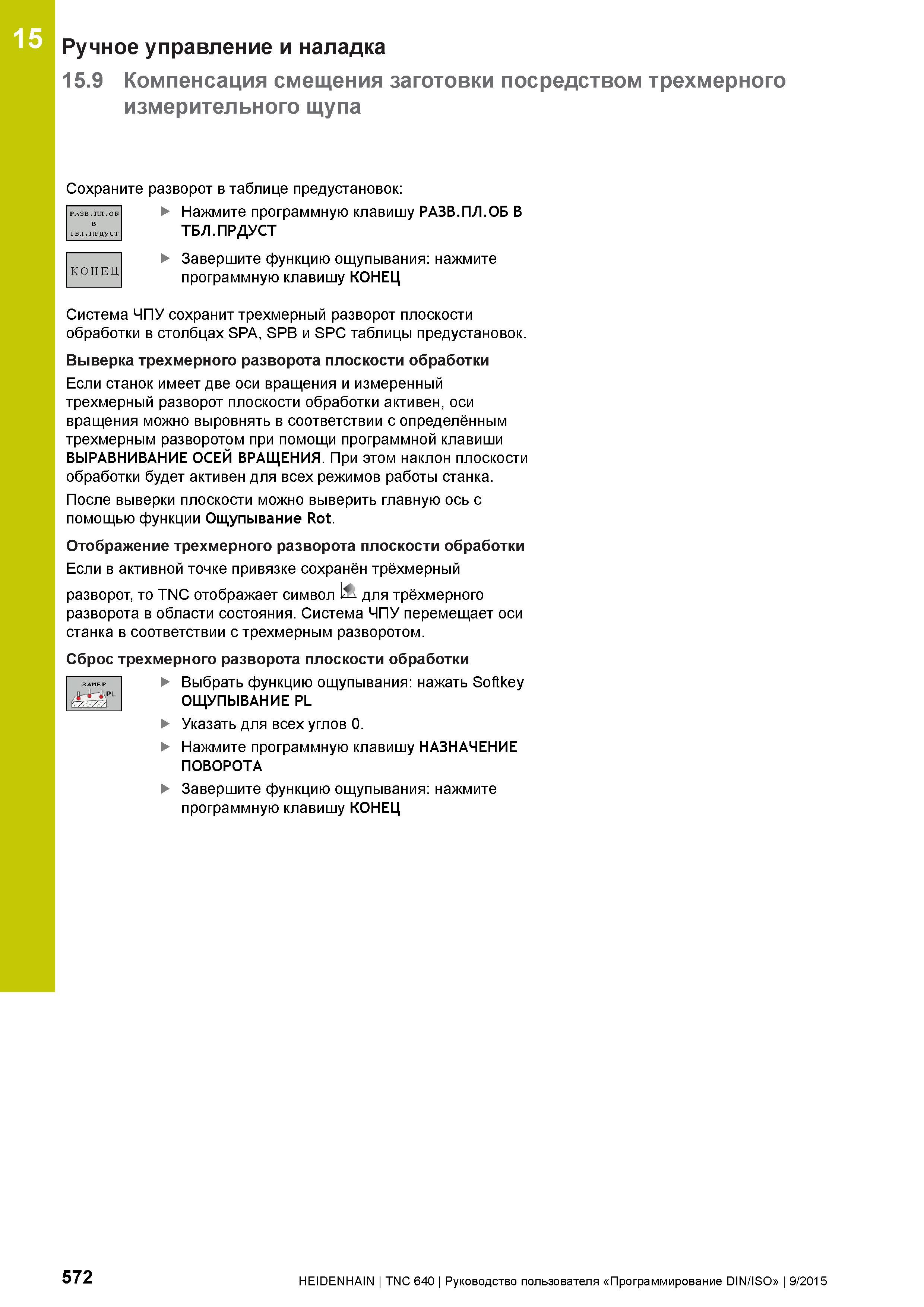

15 Ручное управление и наладка 15.9 Компенсация смещения заготовки посредством трехмерного измерительного щупа Сохраните разворот в таблице предустановок: Нажмите программную клавишу РАЗВ.ПЛ.ОБ В ТБЛ.ПРДУСТ Завершите функцию ощупывания: нажмите программную клавишу КОНЕЦ Система ЧПУ сохранит трехмерный разворот плоскости обработки в столбцах SPA, SPB и SPC таблицы предустановок. Выверка трехмерного разворота плоскости обработки Если станок имеет две оси вращения и измеренный трехмерный разворот плоскости обработки активен, оси вращения можно выровнять в соответствии с определённым трехмерным разворотом при помощи программной клавиши ВЫРАВНИВАНИЕ ОСЕЙ ВРАЩЕНИЯ. При этом наклон плоскости обработки будет активен для всех режимов работы станка. После выверки плоскости можно выверить главную ось с помощью функции Ощупывание Rot. Отображение трехмерного разворота плоскости обработки Если в активной точке привязке сохранён трёхмерный разворот, то TNC отображает символ IA. для трёхмерного разворота в области состояния. Система ЧПУ перемещает оси станка в соответствии с трехмерным разворотом. Сброс трехмерного разворота плоскости обработки Выбрать функцию ощупывания: нажать Softkey ОЩУПЫВАНИЕ PL Указать для всех углов 0. Нажмите программную клавишу НАЗНАЧЕНИЕ ПОВОРОТА Завершите функцию ощупывания: нажмите программную клавишу КОНЕЦ РАЗВ.ПЛ.ОБ в ТБЛ.ПРДУСТ КОНЕЦ 572 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
