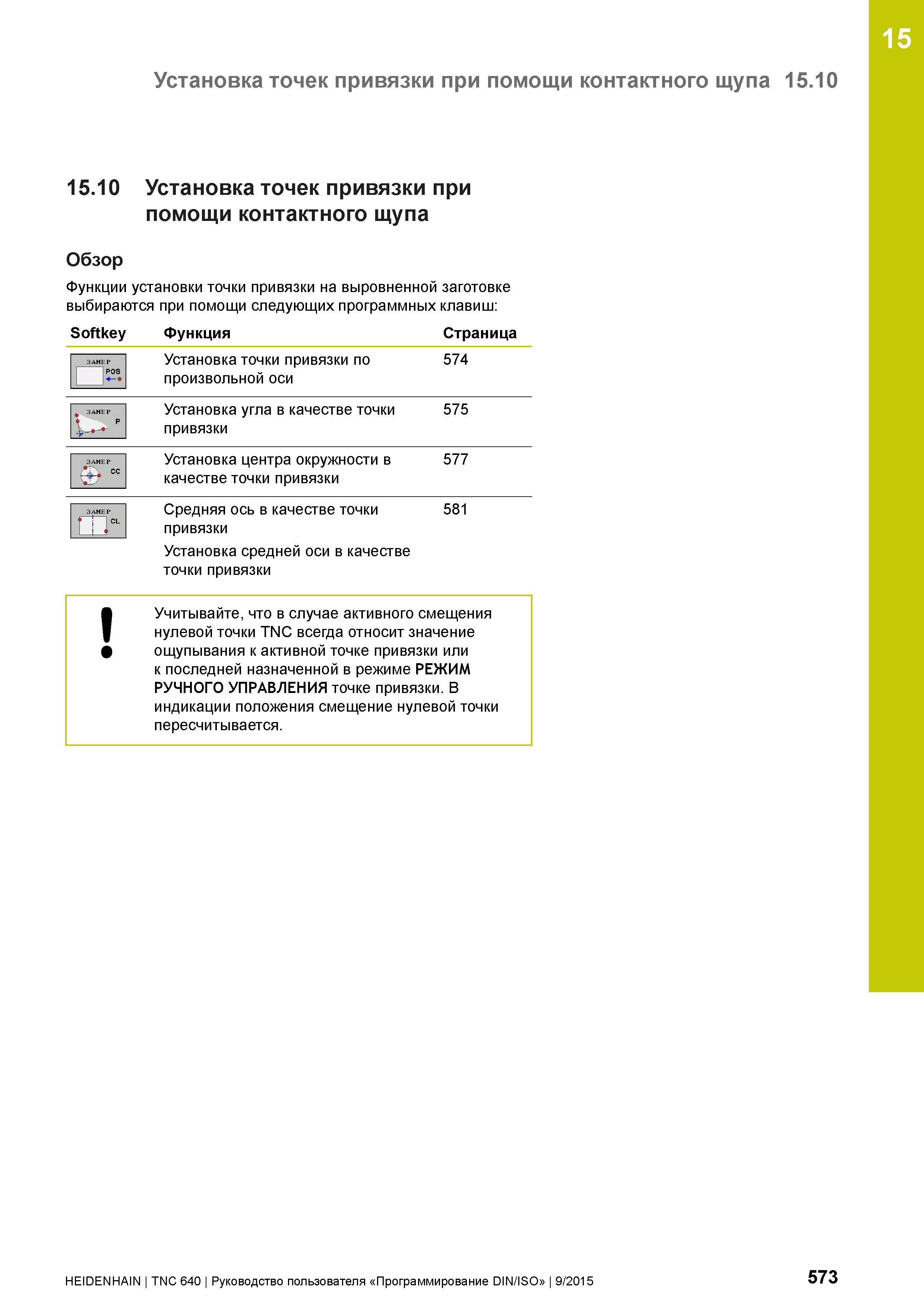

15 Установка точек привязки при помощи контактного щупа 15.10 15.10 Установка точек привязки при помощи контактного щупа Обзор Функции установки точки привязки на выровненной заготовке выбираются при помощи следующих программных клавиш: Softkey Функция Страница ЗАМЕ р P0S Установка точки привязки по 574 произвольной оси ЗАМЕР ' Установка угла в качестве точки 575 привязки ЗАМЕР шсс Установка центра окружности в 577 качестве точки привязки ЗАМЕР ПТ Средняя ось в качестве точки 581 привязки Установка средней оси в качестве точки привязки Учитывайте, что в случае активного смещения нулевой точки TNC всегда относит значение ф ощупывания к активной точке привязки или к последней назначенной в режиме РЕЖИМ РУЧНОГО УПРАВЛЕНИЯ точке привязки. В индикации положения смещение нулевой точки пересчитывается. HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 573
