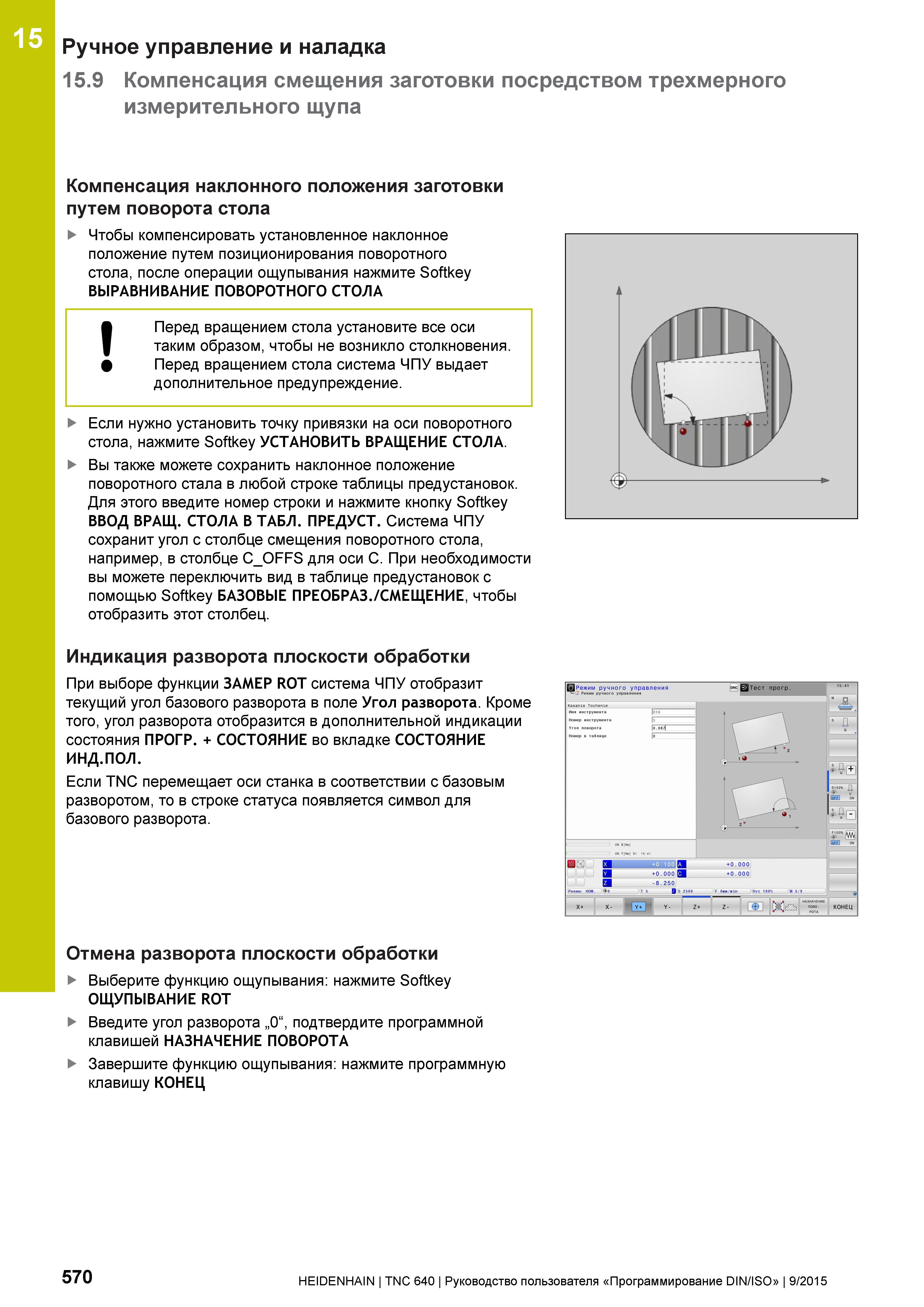

570 Руководство пользователя системы HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр.570

Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр. 570 0570 Lab2u

15 Ручное управление и наладка 15.9 Компенсация смещения заготовки посредством трехмерного измерительного щупа Компенсация наклонного положения заготовки путем поворота стола Чтобы компенсировать установленное наклонное положение путем позиционирования поворотного стола, после операции ощупывания нажмите Softkey ВЫРАВНИВАНИЕ ПОВОРОТНОГО СТОЛА (Перед вращением стола установите все оси таким образом, чтобы не возникло столкновения. Перед вращением стола система ЧПУ выдает дополнительное предупреждение. Если нужно установить точку привязки на оси поворотного стола, нажмите Softkey УСТАНОВИТЬ ВРАЩЕНИЕ СТОЛА. Вы также можете сохранить наклонное положение поворотного стала в любой строке таблицы предустановок. Для этого введите номер строки и нажмите кнопку Softkey ВВОД ВРАЩ. СТОЛА В ТАБЛ. ПРЕДУСТ. Система ЧПУ сохранит угол с столбце смещения поворотного стола, например, в столбце C_OFFS для оси C. При необходимости вы можете переключить вид в таблице предустановок с помощью Softkey БАЗОВЫЕ ПРЕОБРАЗ./СМЕЩЕНИЕ, чтобы отобразить этот столбец. Индикация разворота плоскости обработки При выборе функции ЗАМЕР ROT система ЧПУ отобразит текущий угол базового разворота в поле Угол разворота. Кроме того, угол разворота отобразится в дополнительной индикации состояния ПРОГР. + СОСТОЯНИЕ во вкладке СОСТОЯНИЕ ИНД.ПОЛ. Если TNC перемещает оси станка в соответствии с базовым разворотом, то в строке статуса появляется символ для базового разворота. Отмена разворота плоскости обработки Выберите функцию ощупывания: нажмите Softkey ОЩУПЫВАНИЕ ROT Введите угол разворота „0“, подтвердите программной клавишей НАЗНАЧЕНИЕ ПОВОРОТА Завершите функцию ощупывания: нажмите программную клавишу КОНЕЦ 570 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
