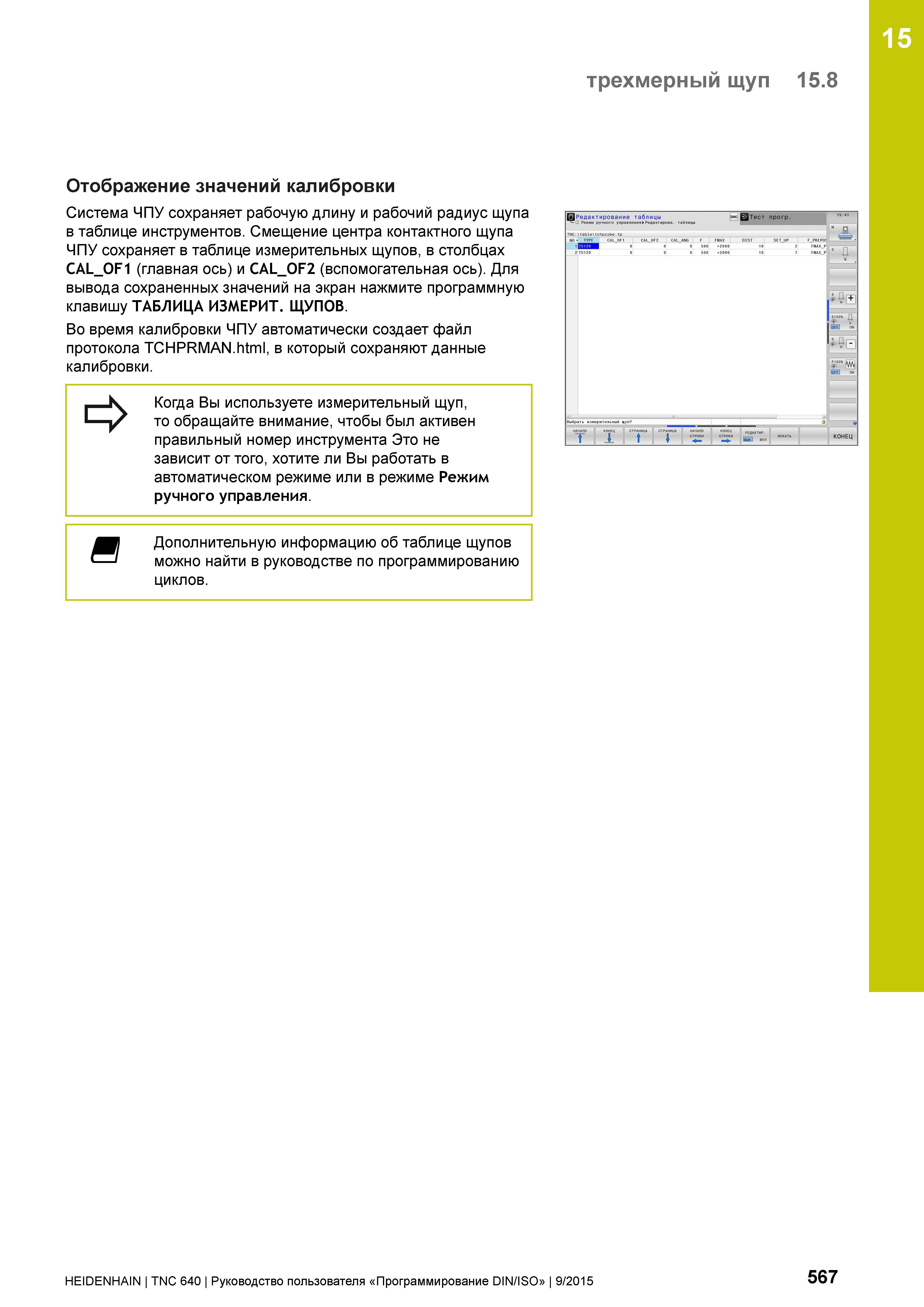

15 трехмерный щуп 15.8 Отображение значений калибровки Система ЧПУ сохраняет рабочую длину и рабочий радиус щупа в таблице инструментов. Смещение центра контактного щупа ЧПУ сохраняет в таблице измерительных щупов, в столбцах CAL_OF1 (главная ось) и CAL_OF2 (вспомогательная ось). Для вывода сохраненных значений на экран нажмите программную клавишу ТАБЛИЦА ИЗМЕРИТ. ЩУПОВ. Во время калибровки ЧПУ автоматически создает файл протокола TCHPRMAN.html, в который сохраняют данные калибровки. Когда Вы используете измерительный щуп, то обращайте внимание, чтобы был активен правильный номер инструмента Это не зависит от того, хотите ли Вы работать в автоматическом режиме или в режиме Режим ручного управления. Я Дополнительную информацию об таблице щупов можно найти в руководстве по программированию циклов. ’едактирование таблицы МЦ1тест прогр. ) Режим ручного управления Редактирова. таблицы 15:41 “ JL, 0 0 0 500 +2000 10 2 FMAX_P TS120 0 о 0 5 0 0 + 200р 1о т\ FMAX_P 8 Н 14 щ in off on Яи off on НАЧАЛО II КОНЕЦ СТРАНИЦА СТРАНИЦА НАЧАЛО КОНЕЦ рспдктир т 1 1 1 t U 1 - 1 1- - ИСКАТЬ КОНЕЦ HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 567
