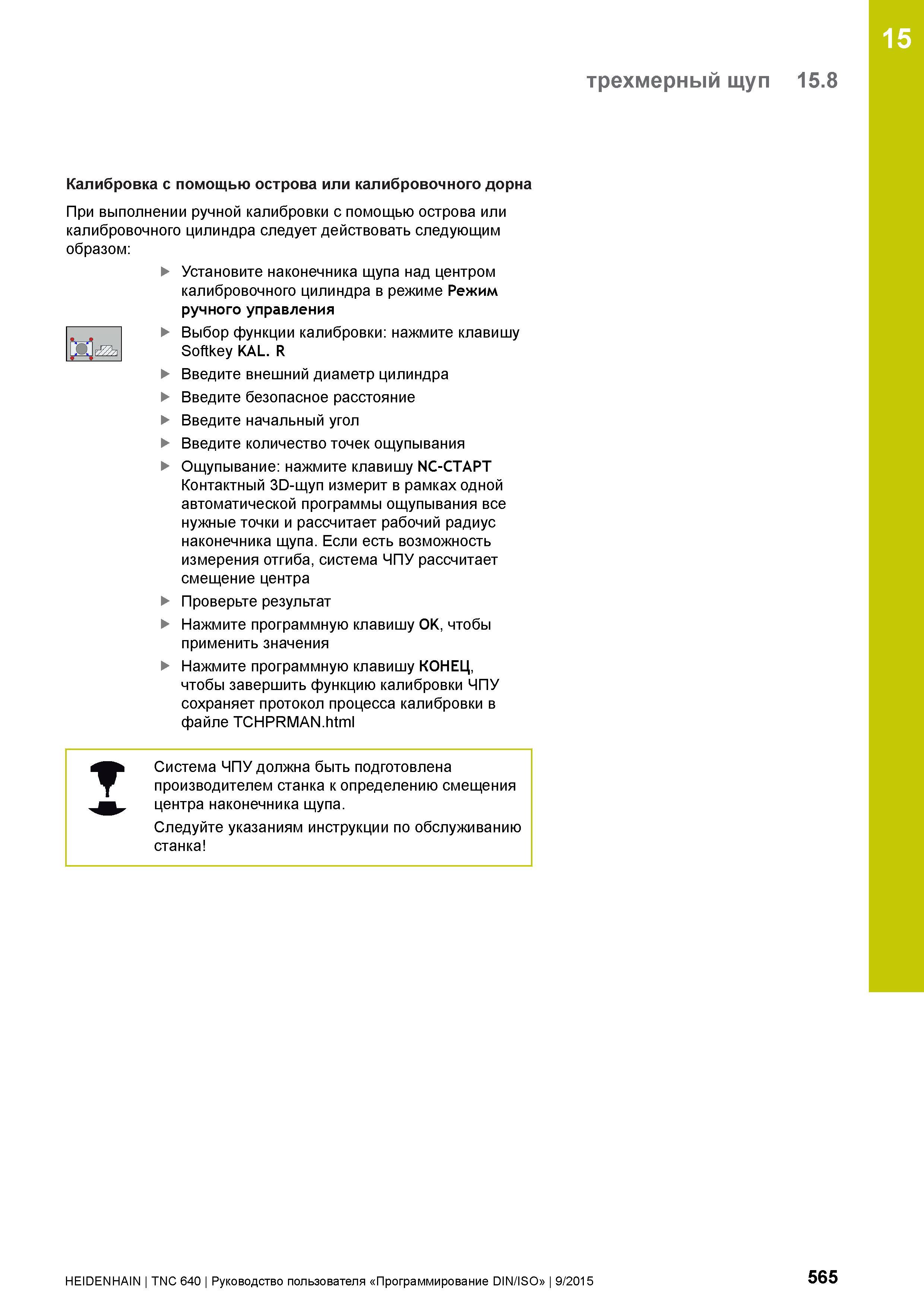

15 трехмерный щуп 15.8 Калибровка с помощью острова или калибровочного дорна При выполнении ручной калибровки с помощью острова или калибровочного цилиндра следует действовать следующим образом: Установите наконечника щупа над центром калибровочного цилиндра в режиме Режим ручного управления Выбор функции калибровки: нажмите клавишу Введите внешний диаметр цилиндра Введите безопасное расстояние Введите начальный угол Введите количество точек ощупывания Ощупывание: нажмите клавишу NC-СТАРТ Контактный 3D-щуп измерит в рамках одной автоматической программы ощупывания все нужные точки и рассчитает рабочий радиус наконечника щупа. Если есть возможность измерения отгиба, система ЧПУ рассчитает смещение центра Проверьте результат Нажмите программную клавишу OK, чтобы применить значения Нажмите программную клавишу КОНЕЦ, чтобы завершить функцию калибровки ЧПУ сохраняет протокол процесса калибровки в файле TCHPRMAN.html Система ЧПУ должна быть подготовлена производителем станка к определению смещения центра наконечника щупа. Следуйте указаниям инструкции по обслуживанию станка Softkey KAL. R HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 565
