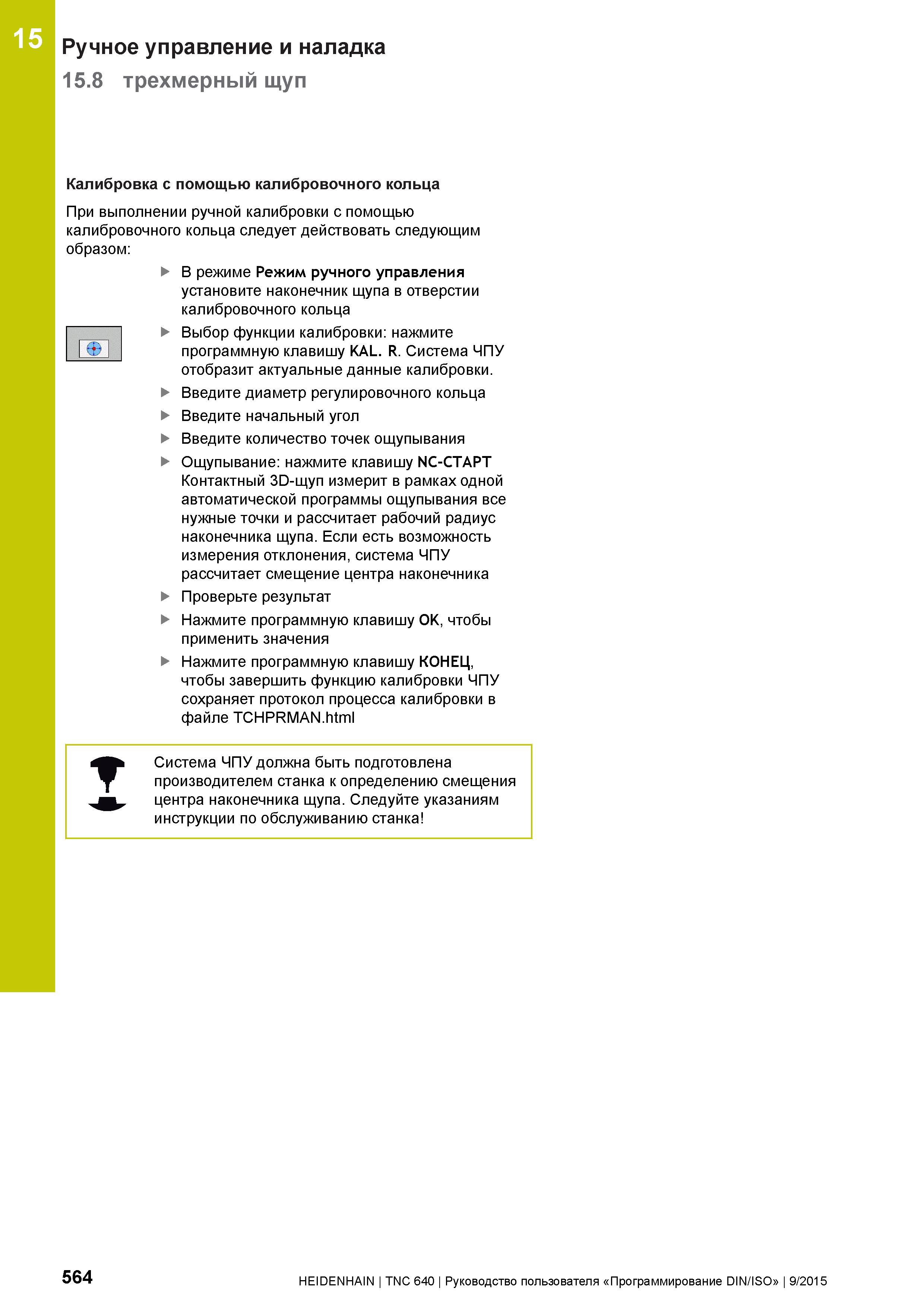

15 Ручное управление и наладка 15.8 трехмерный щуп Калибровка с помощью калибровочного кольца При выполнении ручной калибровки с помощью калибровочного кольца следует действовать следующим образом: В режиме Режим ручного управления установите наконечник щупа в отверстии калибровочного кольца Выбор функции калибровки: нажмите программную клавишу KAL. R. Система ЧПУ отобразит актуальные данные калибровки. Введите диаметр регулировочного кольца Введите начальный угол Введите количество точек ощупывания Ощупывание: нажмите клавишу NC-СТАРТ Контактный 3D-щуп измерит в рамках одной автоматической программы ощупывания все нужные точки и рассчитает рабочий радиус наконечника щупа. Если есть возможность измерения отклонения, система ЧПУ рассчитает смещение центра наконечника Проверьте результат Нажмите программную клавишу OK, чтобы применить значения Нажмите программную клавишу КОНЕЦ, чтобы завершить функцию калибровки ЧПУ сохраняет протокол процесса калибровки в файле TCHPRMAN.html Система ЧПУ должна быть подготовлена производителем станка к определению смещения центра наконечника щупа. Следуйте указаниям инструкции по обслуживанию станка т 564 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
