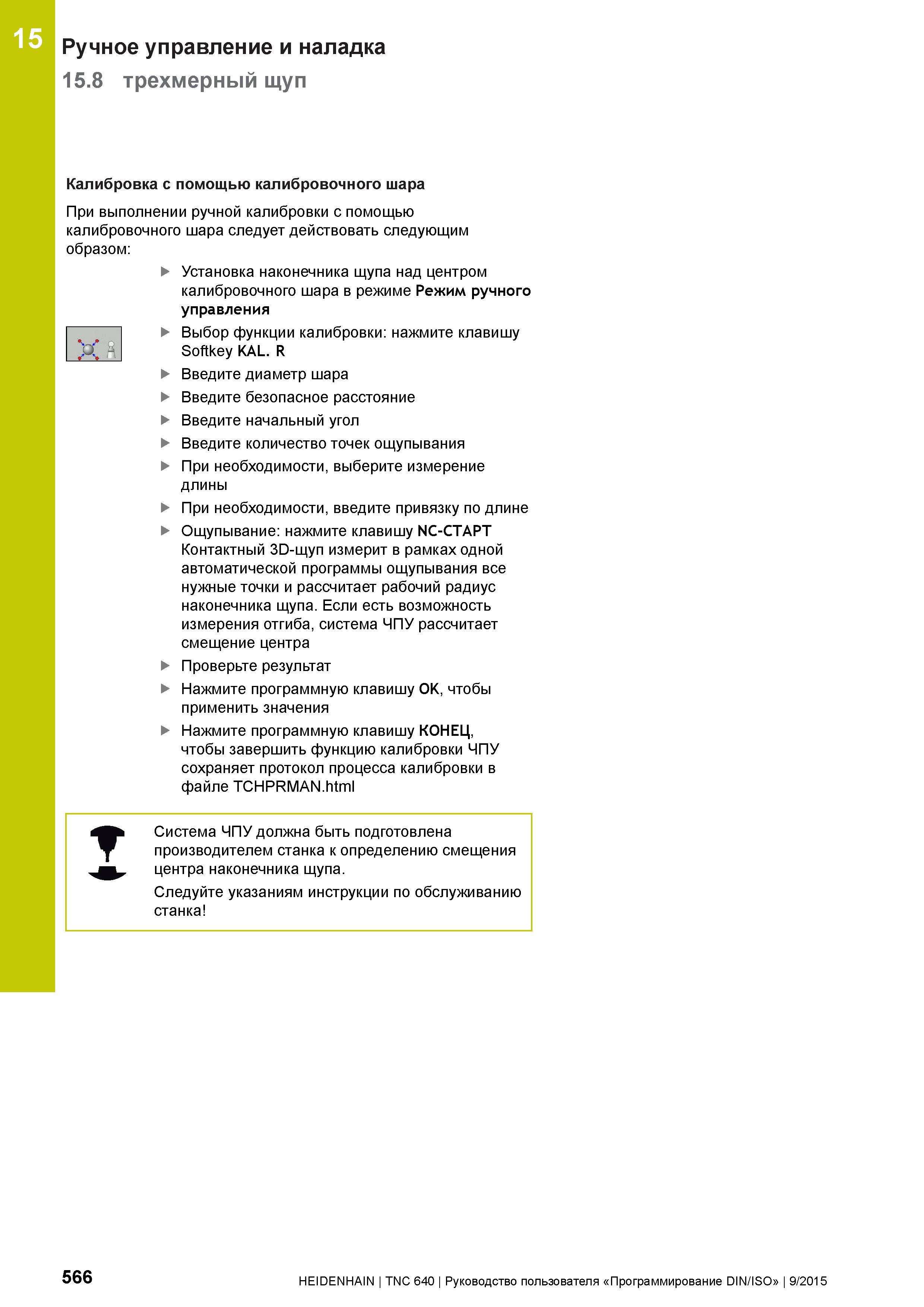

15 Ручное управление и наладка 15.8 трехмерный щуп Калибровка с помощью калибровочного шара При выполнении ручной калибровки с помощью калибровочного шара следует действовать следующим образом: Установка наконечника щупа над центром калибровочного шара в режиме Режим ручного управления Выбор функции калибровки: нажмите клавишу Softkey KAL. R Введите диаметр шара Введите безопасное расстояние Введите начальный угол Введите количество точек ощупывания При необходимости, выберите измерение длины При необходимости, введите привязку по длине Ощупывание: нажмите клавишу NC-СТАРТ Контактный 3D-щуп измерит в рамках одной автоматической программы ощупывания все нужные точки и рассчитает рабочий радиус наконечника щупа. Если есть возможность измерения отгиба, система ЧПУ рассчитает смещение центра Проверьте результат Нажмите программную клавишу OK, чтобы применить значения Нажмите программную клавишу КОНЕЦ, чтобы завершить функцию калибровки ЧПУ сохраняет протокол процесса калибровки в файле TCHPRMAN.html Система ЧПУ должна быть подготовлена производителем станка к определению смещения центра наконечника щупа. Следуйте указаниям инструкции по обслуживанию станка т 566 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
