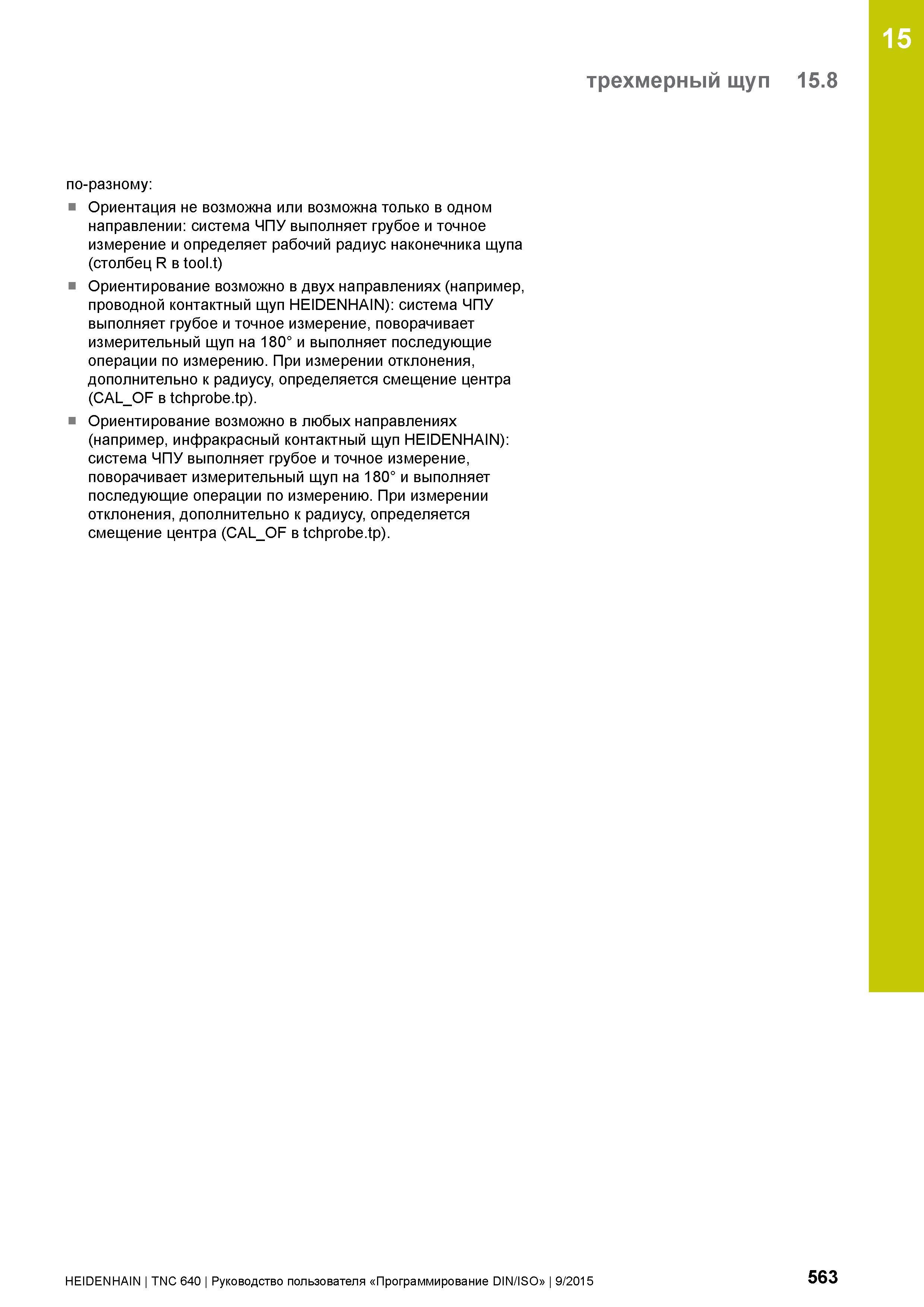

15 трехмерный щуп 15.8 по-разному: Ориентация не возможна или возможна только в одном направлении: система ЧПУ выполняет грубое и точное измерение и определяет рабочий радиус наконечника щупа (столбец R в tool.t) Ориентирование возможно в двух направлениях (например, проводной контактный щуп HEIDENHAIN): система ЧПУ выполняет грубое и точное измерение, поворачивает измерительный щуп на 180° и выполняет последующие операции по измерению. При измерении отклонения, дополнительно к радиусу, определяется смещение центра (CAL_OF в tchprobe.tp). Ориентирование возможно в любых направлениях (например, инфракрасный контактный щуп HEIDENHAIN): система ЧПУ выполняет грубое и точное измерение, поворачивает измерительный щуп на 180° и выполняет последующие операции по измерению. При измерении отклонения, дополнительно к радиусу, определяется смещение центра (CAL_OF в tchprobe.tp). HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 563
