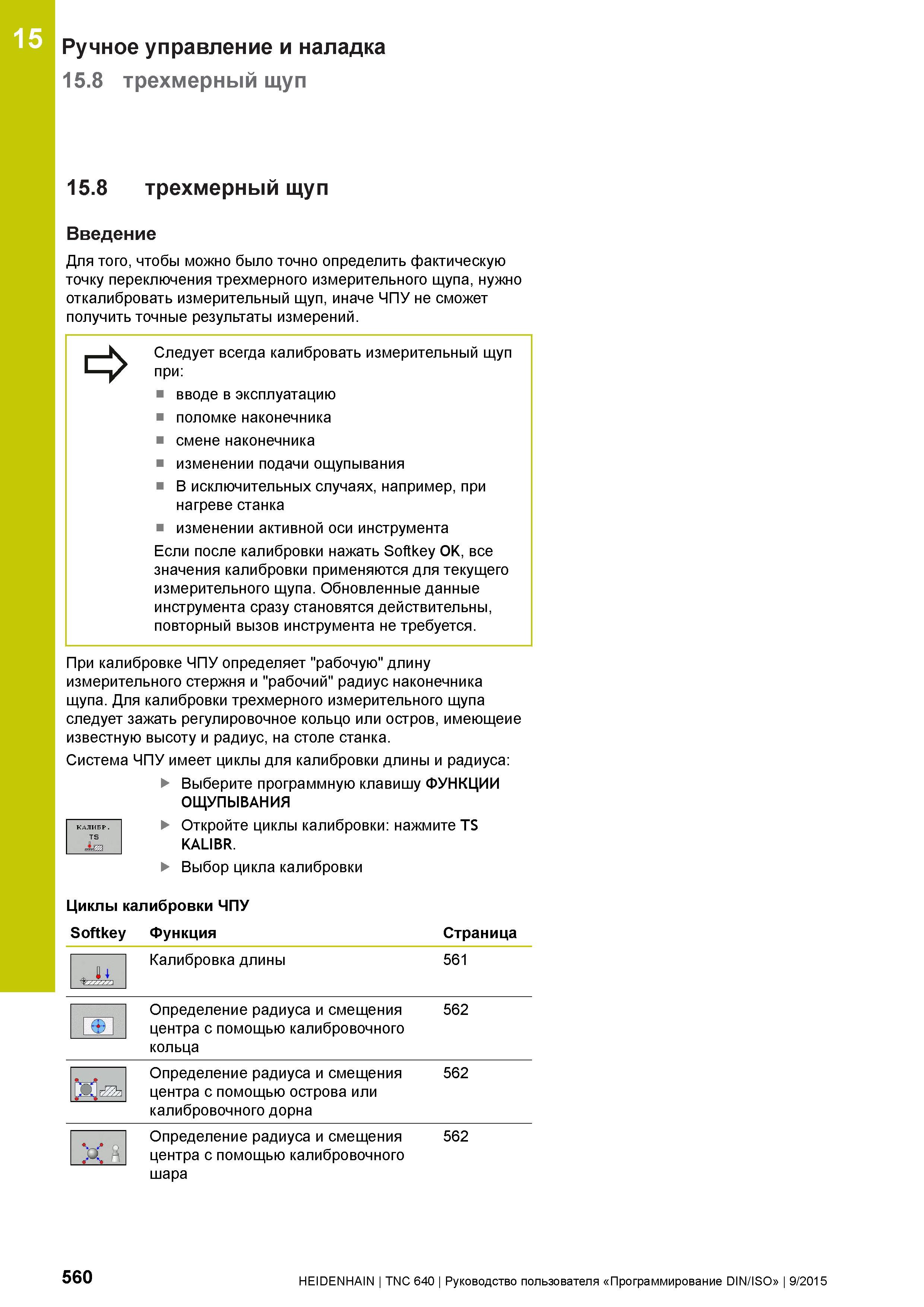

15 Ручное управление и наладка 15.8 трехмерный щуп 15.8 трехмерный щуп Введение Для того, чтобы можно было точно определить фактическую точку переключения трехмерного измерительного щупа, нужно откалибровать измерительный щуп, иначе ЧПУ не сможет получить точные результаты измерений. Следует всегда калибровать измерительный щуп при: вводе в эксплуатацию поломке наконечника смене наконечника изменении подачи ощупывания В исключительных случаях, например, при нагреве станка изменении активной оси инструмента Если после калибровки нажать Softkey OK, все значения калибровки применяются для текущего измерительного щупа. Обновленные данные инструмента сразу становятся действительны, повторный вызов инструмента не требуется. При калибровке ЧПУ определяет "рабочую" длину измерительного стержня и "рабочий" радиус наконечника щупа. Для калибровки трехмерного измерительного щупа следует зажать регулировочное кольцо или остров, имеющеие известную высоту и радиус, на столе станка. Система ЧПУ имеет циклы для калибровки длины и радиуса: Выберите программную клавишу ФУНКЦИИ ОЩУПЫВАНИЯ Откройте циклы калибровки: нажмите TS KALIBR. Выбор цикла калибровки Циклы калибровки ЧПУ Softkey Функция Страница Калибровка длины 561 Определение радиуса и смещения центра с помощью калибровочного кольца 562 Определение радиуса и смещения центра с помощью острова или калибровочного дорна 562 X Определение радиуса и смещения центра с помощью калибровочного шара 562 560 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
