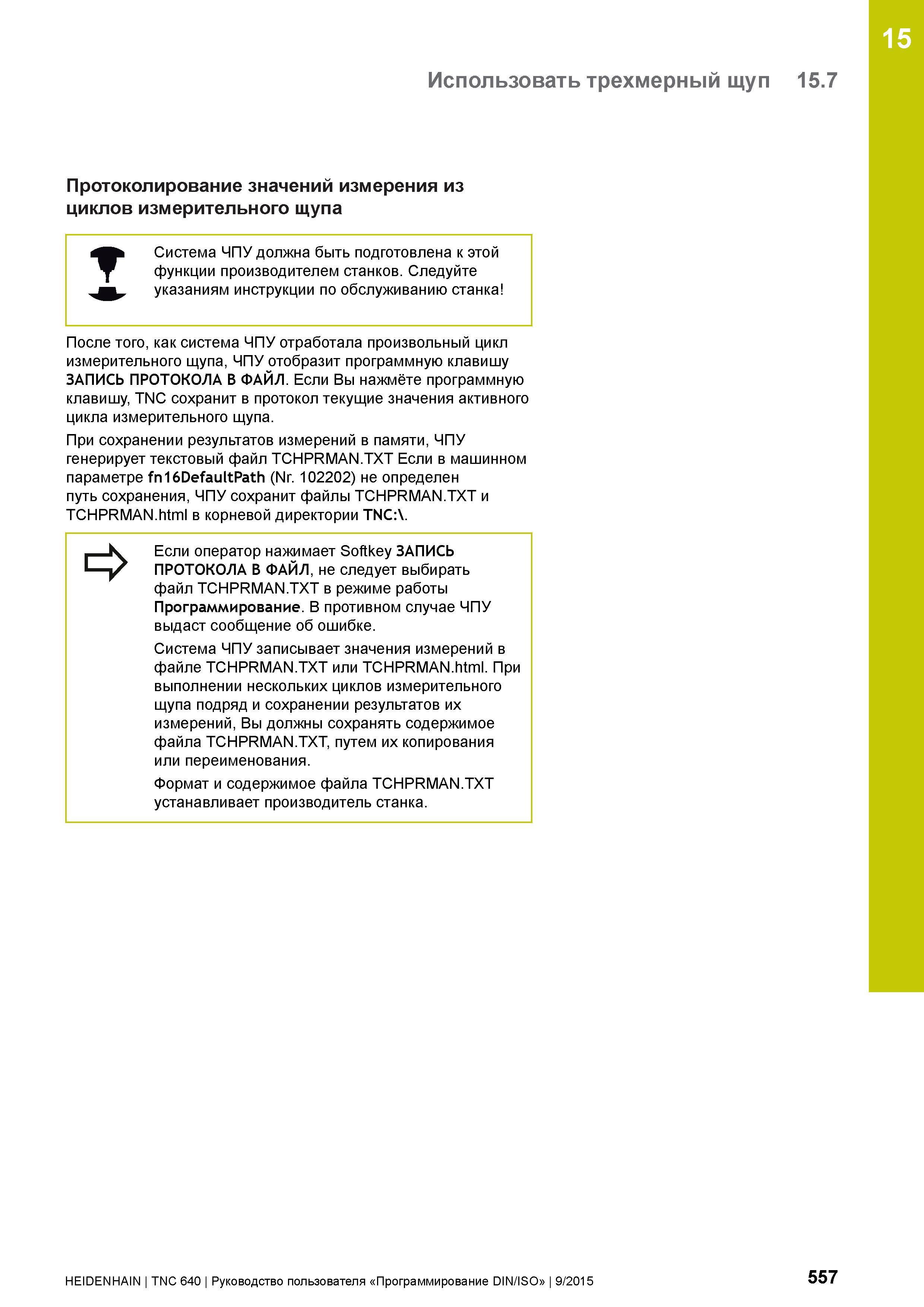

15 Использовать трехмерный щуп 15.7 Протоколирование значений измерения из циклов измерительного щупа Система ЧПУ должна быть подготовлена к этой функции производителем станков. Следуйте указаниям инструкции по обслуживанию станка После того, как система ЧПУ отработала произвольный цикл измерительного щупа, ЧПУ отобразит программную клавишу ЗАПИСЬ ПРОТОКОЛА В ФАЙЛ. Если Вы нажмёте программную клавишу, TNC сохранит в протокол текущие значения активного цикла измерительного щупа. При сохранении результатов измерений в памяти, ЧПУ генерирует текстовый файл TCHPRMAN.TXT Если в машинном параметре fn16DefaultPath (Nr. 102202) не определен путь сохранения, ЧПУ сохранит файлы TCHPRMAN.TXT и TCHPRMAN.html в корневой директории TNC:\. Если оператор нажимает Softkey ЗАПИСЬ ПРОТОКОЛА В ФАЙЛ, не следует выбирать файл TCHPRMAN.TXT в режиме работы Программирование. В противном случае ЧПУ выдаст сообщение об ошибке. Система ЧПУ записывает значения измерений в файле TCHPRMAN.TXT или TCHPRMAN.html. При выполнении нескольких циклов измерительного щупа подряд и сохранении результатов их измерений, Вы должны сохранять содержимое файла TCHPRMAN.TXT, путем их копирования или переименования. Формат и содержимое файла TCHPRMAN.TXT устанавливает производитель станка. HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 557
