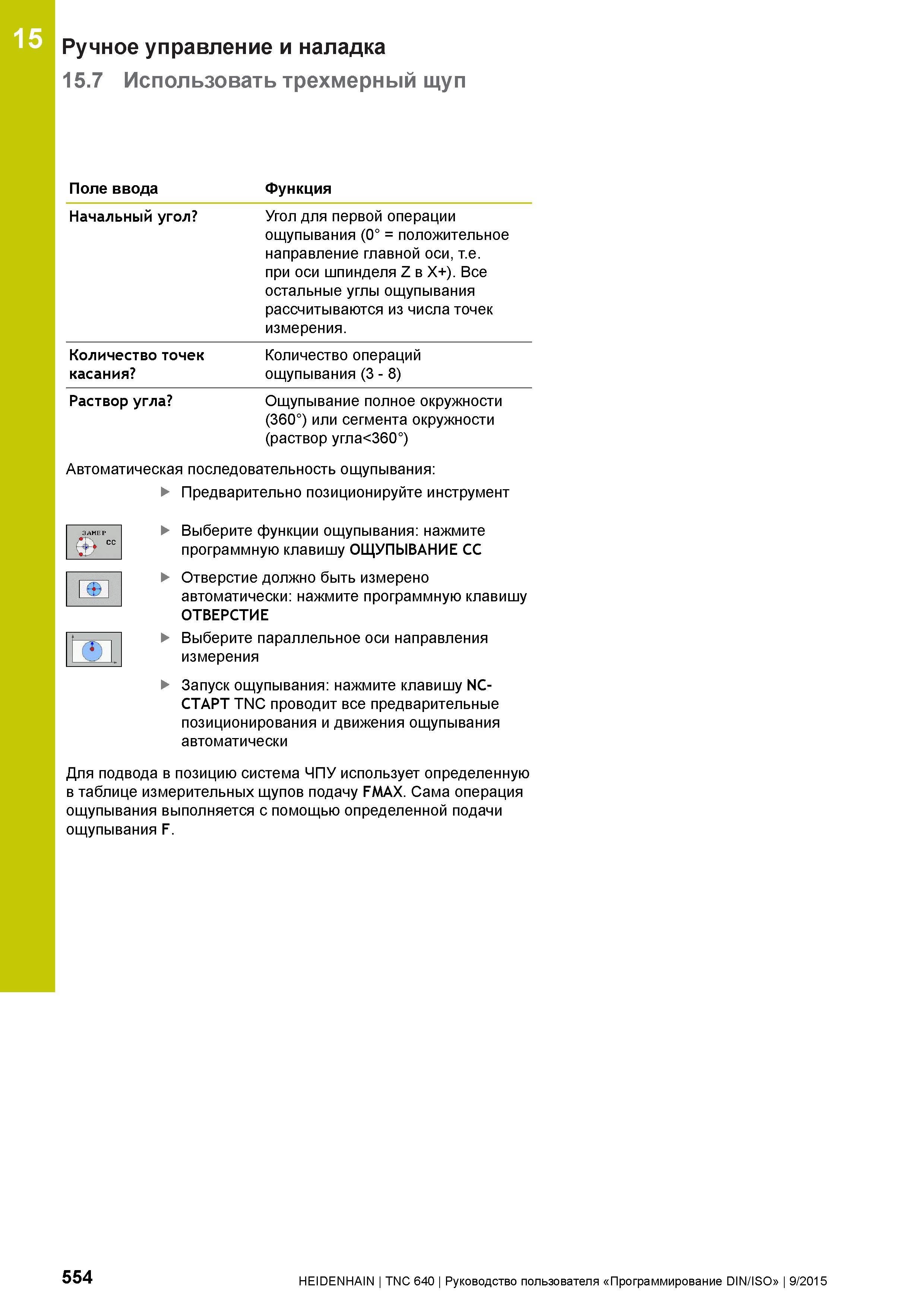

15 Ручное управление и наладка 15.7 Использовать трехмерный щуп Поле ввода Функция Начальный угол Угол для первой операции ощупывания (0° = положительное направление главной оси, т.е. при оси шпинделя Z в X+). Все остальные углы ощупывания рассчитываются из числа точек измерения. Количество точек Количество операций касания ощупывания (3 - 8) Раствор угла Ощупывание полное окружности (360°) или сегмента окружности (раствор угла<360°) Автоматическая последовательность ощупывания: Предварительно позиционируйте инструмент 0 Выберите функции ощупывания: нажмите программную клавишу ОЩУПЫВАНИЕ CC Отверстие должно быть измерено автоматически: нажмите программную клавишу ОТВЕРСТИЕ Выберите параллельное оси направления измерения Запуск ощупывания: нажмите клавишу NC-СТАРТ TNC проводит все предварительные позиционирования и движения ощупывания автоматически Для подвода в позицию система ЧПУ использует определенную в таблице измерительных щупов подачу FMAX. Сама операция ощупывания выполняется с помощью определенной подачи ощупывания F. 554 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
