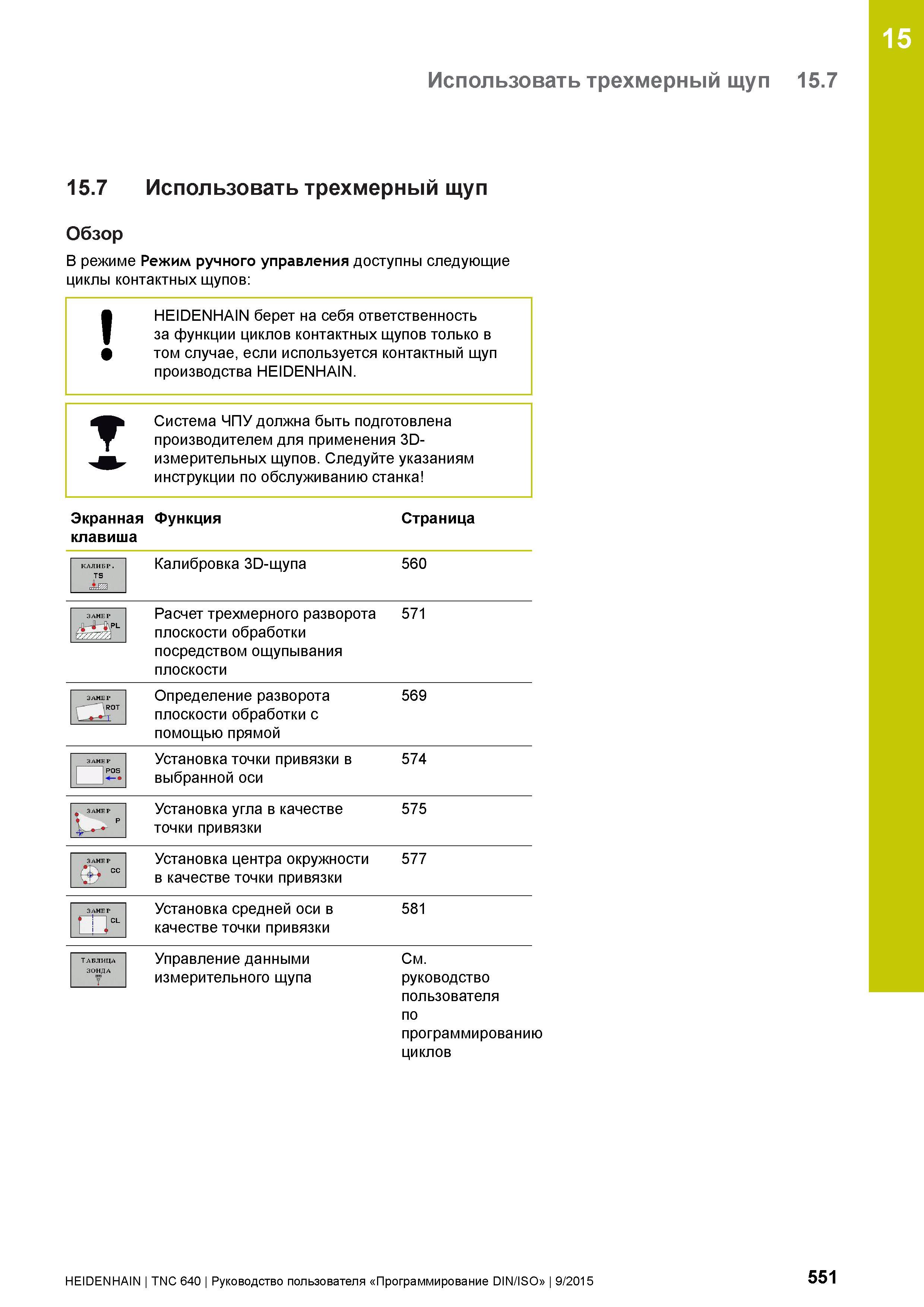

15 Использовать трехмерный щуп 15.7 15.7 Использовать трехмерный щуп Обзор В режиме Режим ручного управления доступны следующие циклы контактных щупов: I HEIDENHAIN берет на себя ответственность за функции циклов контактных щупов только в том случае, если используется контактный щуп производства HEIDENHAIN. Система ЧПУ должна быть подготовлена производителем для применения 3D-измерительных щупов. Следуйте указаниям инструкции по обслуживанию станка Экранная клавиша Функция Страница КАЛИБР. TS Лш Калибровка 3D-щупа 560 ЗАМЕР 4 M\PL Т777Ш Расчет трехмерного разворота 571 плоскости обработки посредством ощупывания плоскости ЗАМЕР or Определение разворота 569 плоскости обработки с помощью прямой ЗАМЕР POS Установка точки привязки в 574 выбранной оси в ЗАМЕР Установка угла в качестве 575 точки привязки ЗАМЕР ё>сс Установка центра окружности 577 в качестве точки привязки ЗАМЕР Установка средней оси в 581 качестве точки привязки Управление данными измерительного щупа См. руководство пользователя по программированию циклов HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 551
