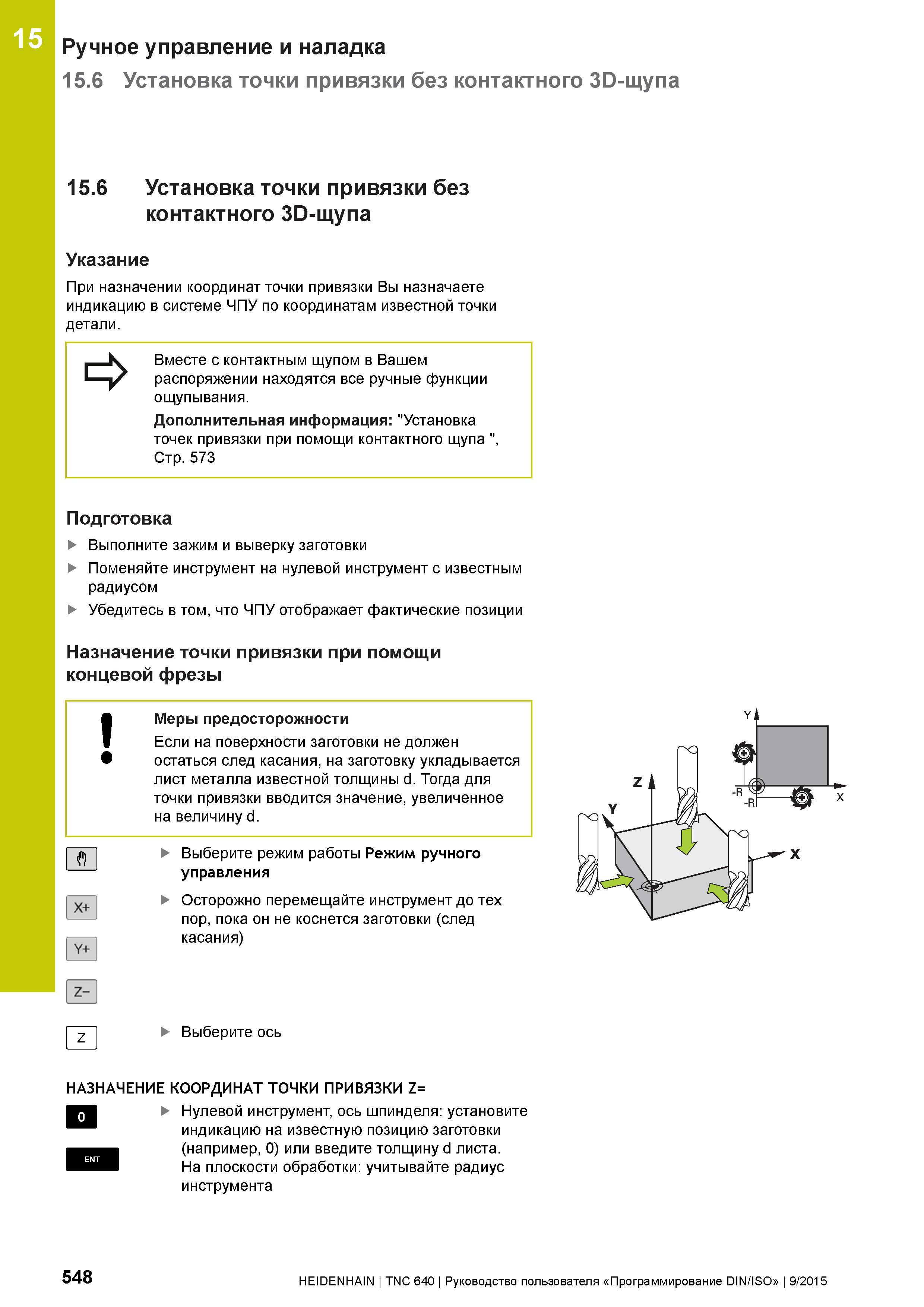

15 Ручное управление и наладка 15.6 Установка точки привязки без контактного ЭР-щупа 15.6 Установка точки привязки без контактного ЭР-щупа Указание При назначении координат точки привязки Вы назначаете индикацию в системе ЧПУ по координатам известной точки детали. Вместе с контактным щупом в Вашем распоряжении находятся все ручные функции ощупывания. Дополнительная информация: "Установка точек привязки при помощи контактного щупа ", Стр. 573 Подготовка Выполните зажим и выверку заготовки Поменяйте инструмент на нулевой инструмент с известным радиусом Убедитесь в том, что ЧПУ отображает фактические позиции Назначение точки привязки при помощи концевой фрезы (Меры предосторожности Если на поверхности заготовки не должен остаться след касания, на заготовку укладывается лист металла известной толщины d. Тогда для точки привязки вводится значение,увеличенное на величину d. А Выберите режим работы Режим ручного управления Осторожно перемещайте инструмент до тех пор, пока он не коснется заготовки (след касания) Выберите ось НАЗНАЧЕНИЕ КООРДИНАТ ТОЧКИ ПРИВЯЗКИ Z= Я Нулевой инструмент, ось шпинделя: установите индикацию на известную позицию заготовки мим (например, 0) или введите толщину d листа. НИН На плоскости обработки: учитывайте радиус инструмента 548 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
