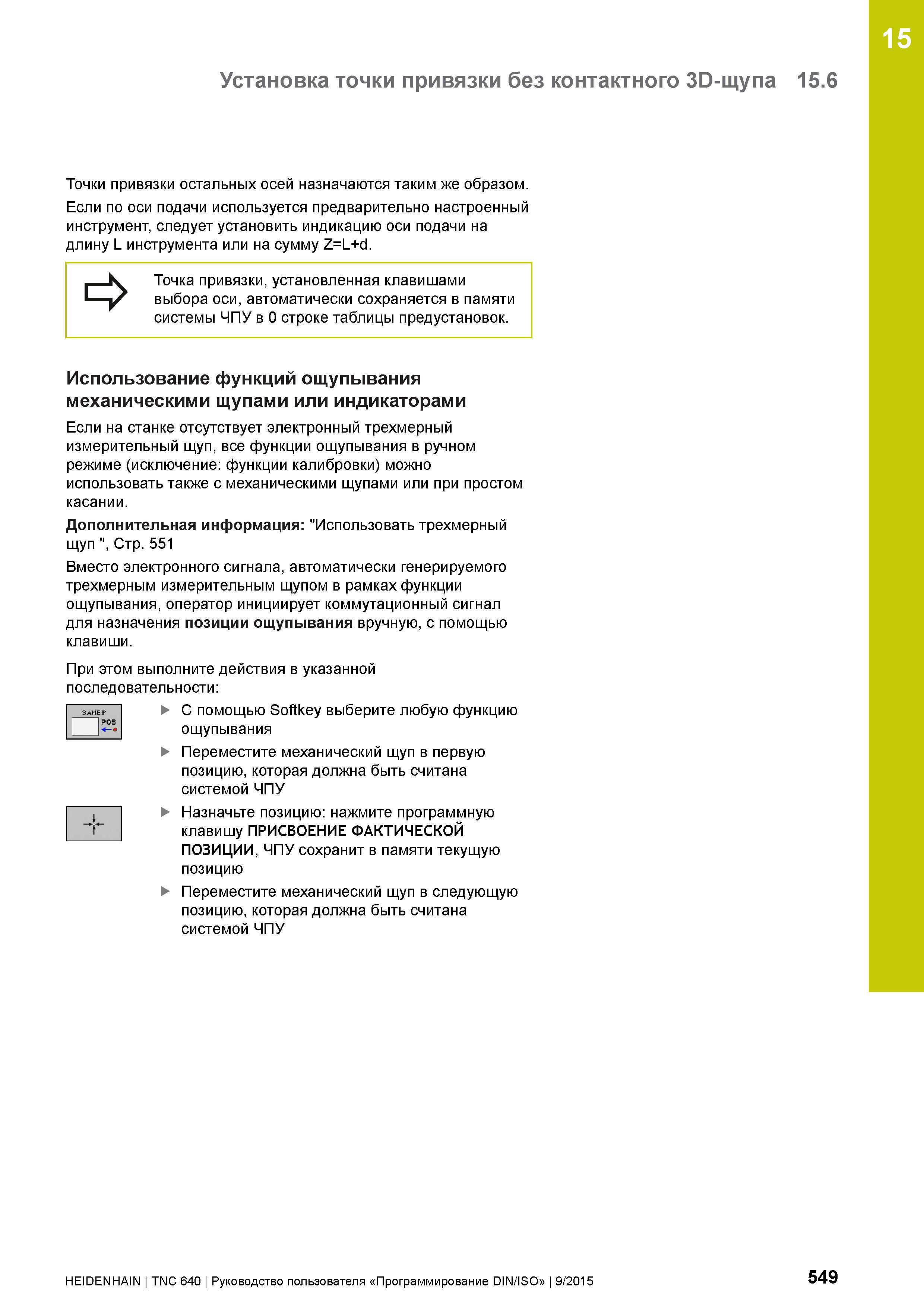

15 Установка точки привязки без контактного ЭР-щупа 15.6 Точки привязки остальных осей назначаются таким же образом. Если по оси подачи используется предварительно настроенный инструмент, следует установить индикацию оси подачи на длину L инструмента или на сумму Z=L+d. Точка привязки, установленная клавишами выбора оси, автоматически сохраняется в памяти системы ЧПУ в 0 строке таблицы предустановок. Использование функций ощупывания механическими щупами или индикаторами Если на станке отсутствует электронный трехмерный измерительный щуп, все функции ощупывания в ручном режиме (исключение: функции калибровки) можно использовать также с механическими щупами или при простом касании. Дополнительная информация: "Использовать трехмерный щуп ", Стр. 551 Вместо электронного сигнала, автоматически генерируемого трехмерным измерительным щупом в рамках функции ощупывания, оператор инициирует коммутационный сигнал для назначения позиции ощупывания вручную, с помощью клавиши. При этом выполните действия в указанной последовательности: С помощью Softkey выберите любую функцию ощупывания Переместите механический щуп в первую позицию, которая должна быть считана системой ЧПУ Назначьте позицию: нажмите программную клавишу ПРИСВОЕНИЕ ФАКТИЧЕСКОЙ ПОЗИЦИИ, ЧПУ сохранит в памяти текущую позицию Переместите механический щуп в следующую позицию, которая должна быть считана системой ЧПУ ЗАМЕР Р05 Jr HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 549
