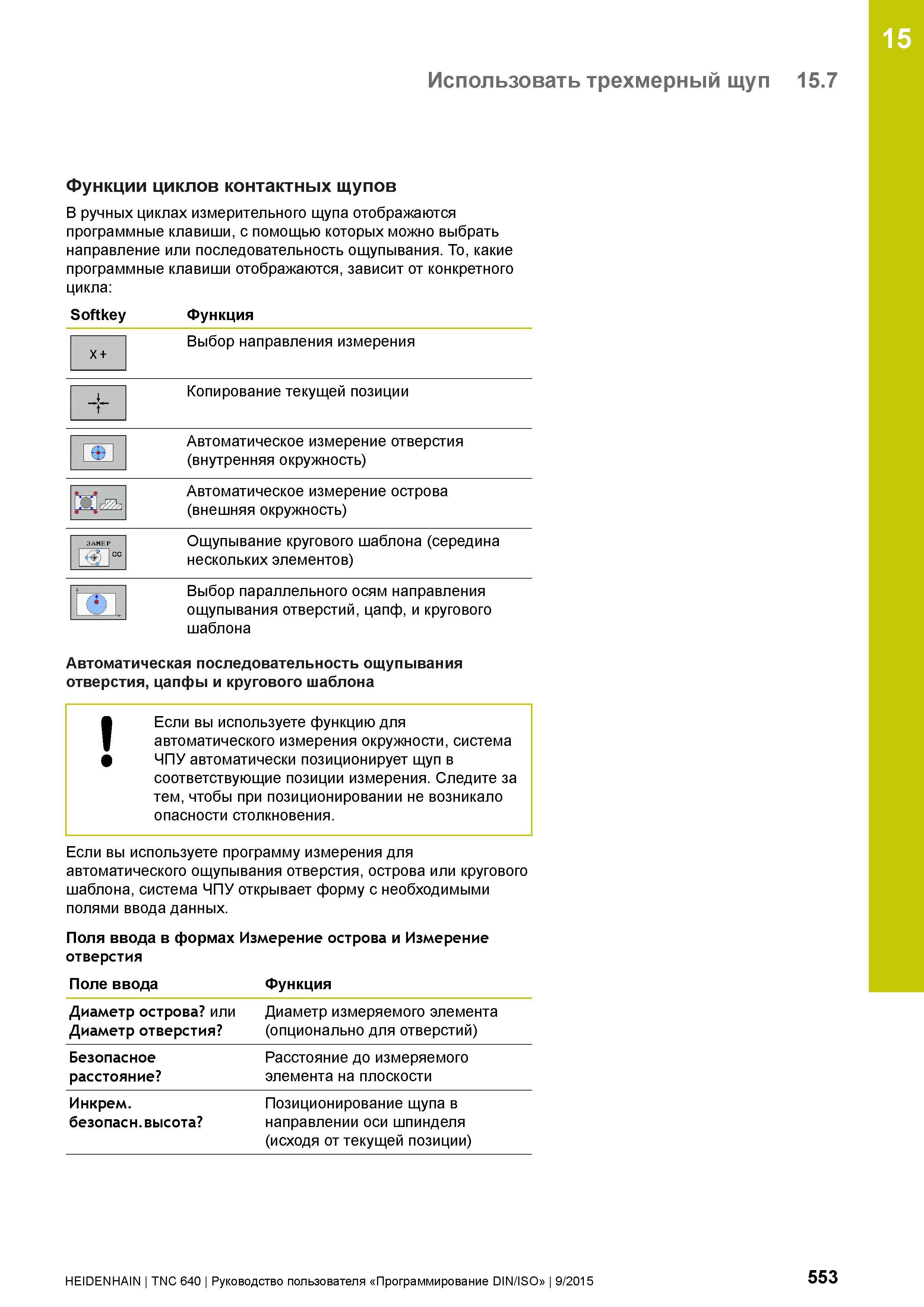

15 Использовать трехмерный щуп 15.7 Функции циклов контактных щупов В ручных циклах измерительного щупа отображаются программные клавиши, с помощью которых можно выбрать направление или последовательность ощупывания. То, какие программные клавиши отображаются, зависит от конкретного цикла: Softkey Функция X + Выбор направления измерения + Копирование текущей позиции Автоматическое измерение отверстия (внутренняя окружность) ж В Автоматическое измерение острова (внешняя окружность) ЗАМЕР с сс Ощупывание кругового шаблона (середина нескольких элементов) Выбор параллельного осям направления ощупывания отверстий, цапф, и кругового шаблона Автоматическая последовательность ощупывания отверстия, цапфы и кругового шаблона Если вы используете функцию для автоматического измерения окружности, система ЧПУ автоматически позиционирует щуп в соответствующие позиции измерения. Следите за тем, чтобы при позиционировании не возникало опасности столкновения. Если вы используете программу измерения для автоматического ощупывания отверстия, острова или кругового шаблона, система ЧПУ открывает форму с необходимыми полями ввода данных. Поля ввода в формах Измерение острова и Измерение отверстия Поле ввода Функция Диаметр острова или Диаметр измеряемого элемента Диаметр отверстия (опционально для отверстий) Безопасное Расстояние до измеряемого расстояние элемента на плоскости Инкрем. Позиционирование щупа в безопасн.высота направлении оси шпинделя (исходя от текущей позиции) HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 55Э
