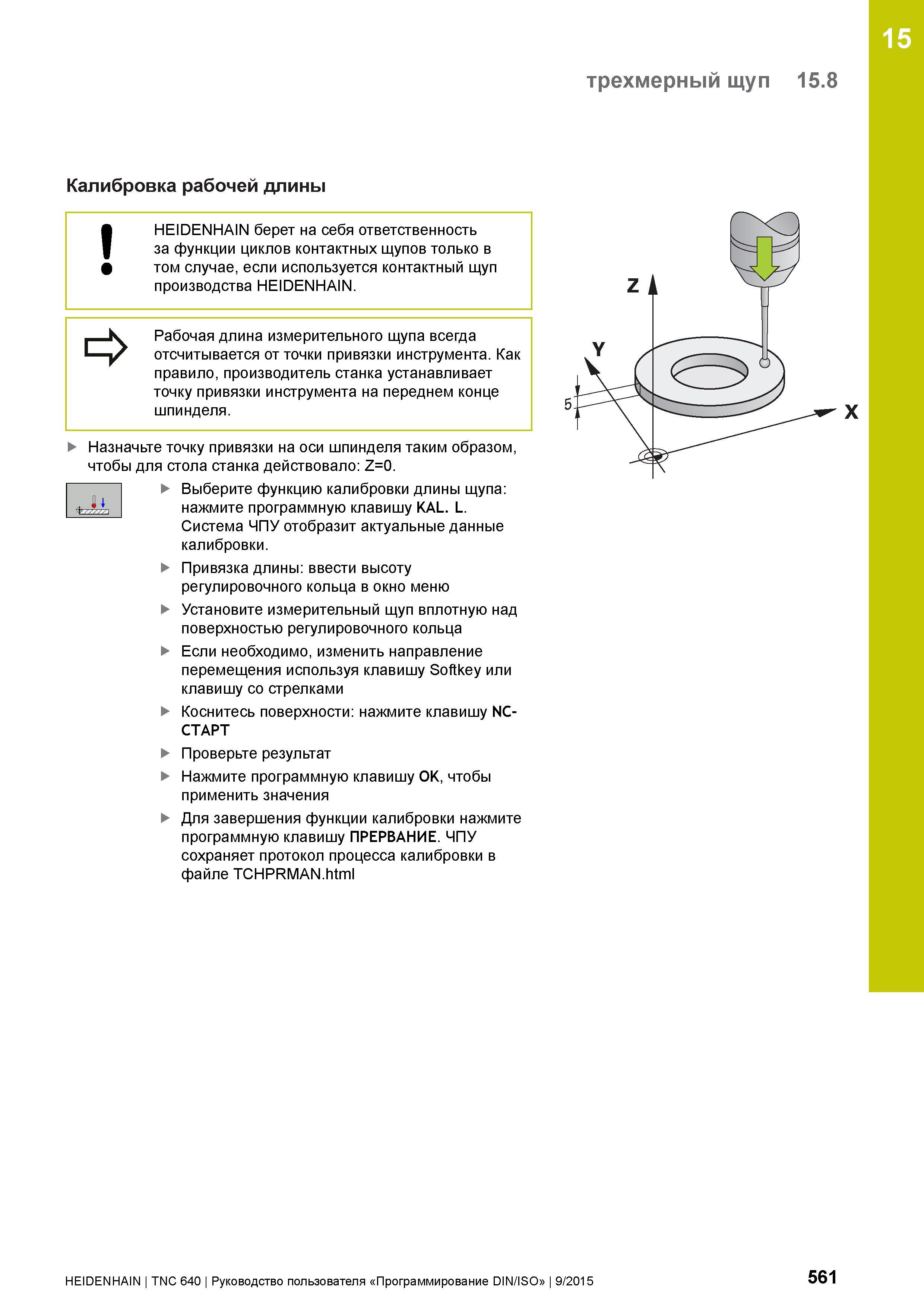

15 трехмерный щуп 15.8 Калибровка рабочей длины I HEIDENHAIN берет на себя ответственность за функции циклов контактных щупов только в том случае, если используется контактный щуп производства HEIDENHAIN. О Рабочая длина измерительного щупа всегда отсчитывается от точки привязки инструмента. Как правило, производитель станка устанавливает точку привязки инструмента на переднем конце шпинделя. Назначьте точку привязки на оси шпинделя таким образом, чтобы для стола станка действовало: Z=0. Выберите функцию калибровки длины щупа: нажмите программную клавишу KAL. L. Система ЧПУ отобразит актуальные данные калибровки. Привязка длины: ввести высоту регулировочного кольца в окно меню Установите измерительный щуп вплотную над поверхностью регулировочного кольца Если необходимо, изменить направление перемещения используя клавишу Softkey или клавишу со стрелками Коснитесь поверхности: нажмите клавишу NC-СТАРТ Проверьте результат Нажмите программную клавишу OK, чтобы применить значения Для завершения функции калибровки нажмите программную клавишу ПРЕРВАНИЕ. ЧПУ сохраняет протокол процесса калибровки в файле TCHPRMAN.html HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 561
