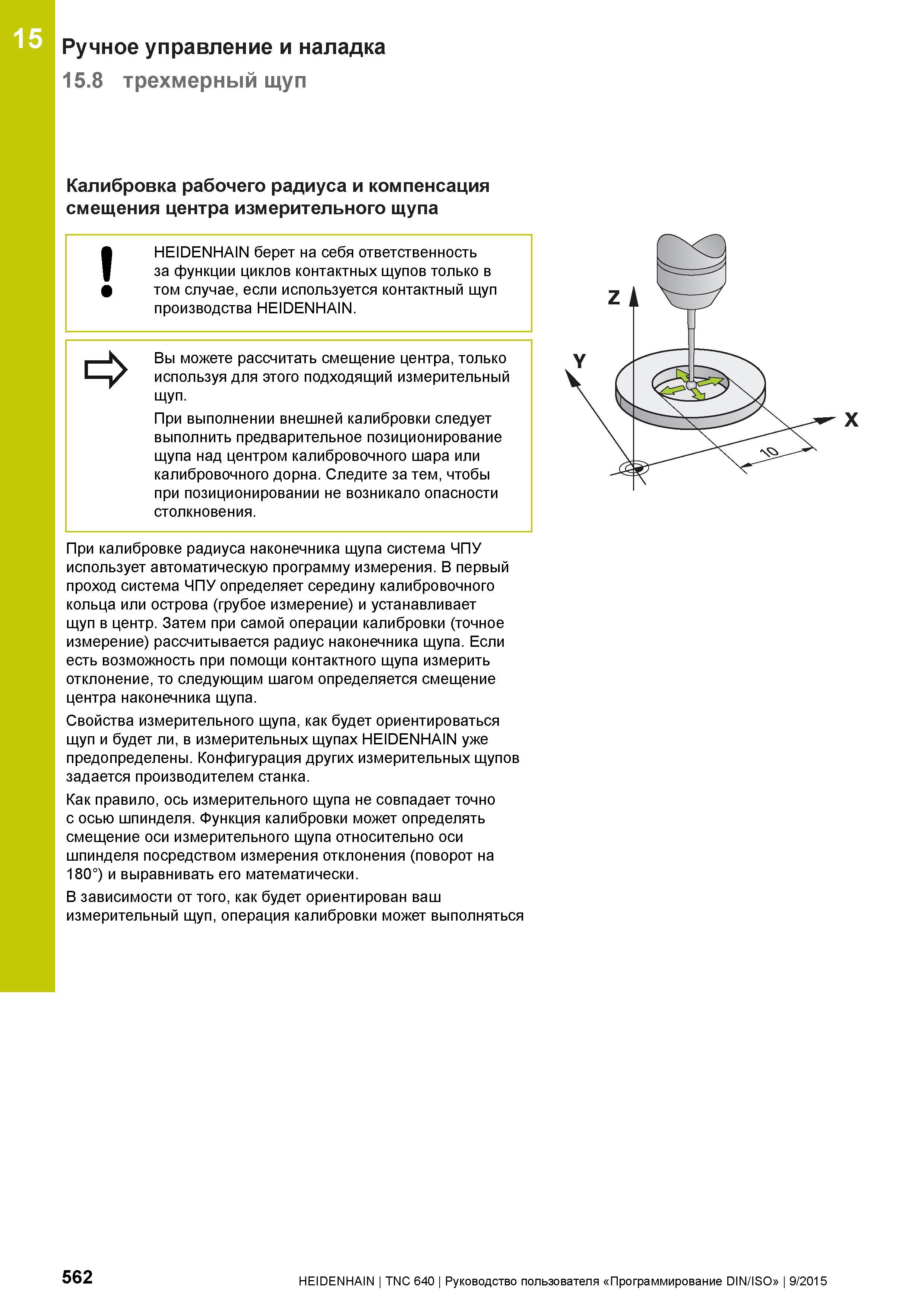

15 Ручное управление и наладка 15.8 трехмерный щуп Калибровка рабочего радиуса и компенсация смещения центра измерительного щупа I О HEIDENHAIN берет на себя ответственность за функции циклов контактных щупов только в том случае, если используется контактный щуп производства HEIDENHAIN. Вы можете рассчитать смещение центра, только используя для этого подходящий измерительный щуп. При выполнении внешней калибровки следует выполнить предварительное позиционирование щупа над центром калибровочного шара или калибровочного дорна. Следите за тем, чтобы при позиционировании не возникало опасности столкновения. При калибровке радиуса наконечника щупа система ЧПУ использует автоматическую программу измерения. В первый проход система ЧПУ определяет середину калибровочного кольца или острова (грубое измерение) и устанавливает щуп в центр. Затем при самой операции калибровки (точное измерение) рассчитывается радиус наконечника щупа. Если есть возможность при помощи контактного щупа измерить отклонение, то следующим шагом определяется смещение центра наконечника щупа. Свойства измерительного щупа, как будет ориентироваться щуп и будет ли, в измерительных щупах HEIDENHAIN уже предопределены. Конфигурация других измерительных щупов задается производителем станка. Как правило, ось измерительного щупа не совпадает точно с осью шпинделя. Функция калибровки может определять смещение оси измерительного щупа относительно оси шпинделя посредством измерения отклонения (поворот на 180°) и выравнивать его математически. В зависимости от того, как будет ориентирован ваш измерительный щуп, операция калибровки может выполняться 562 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
