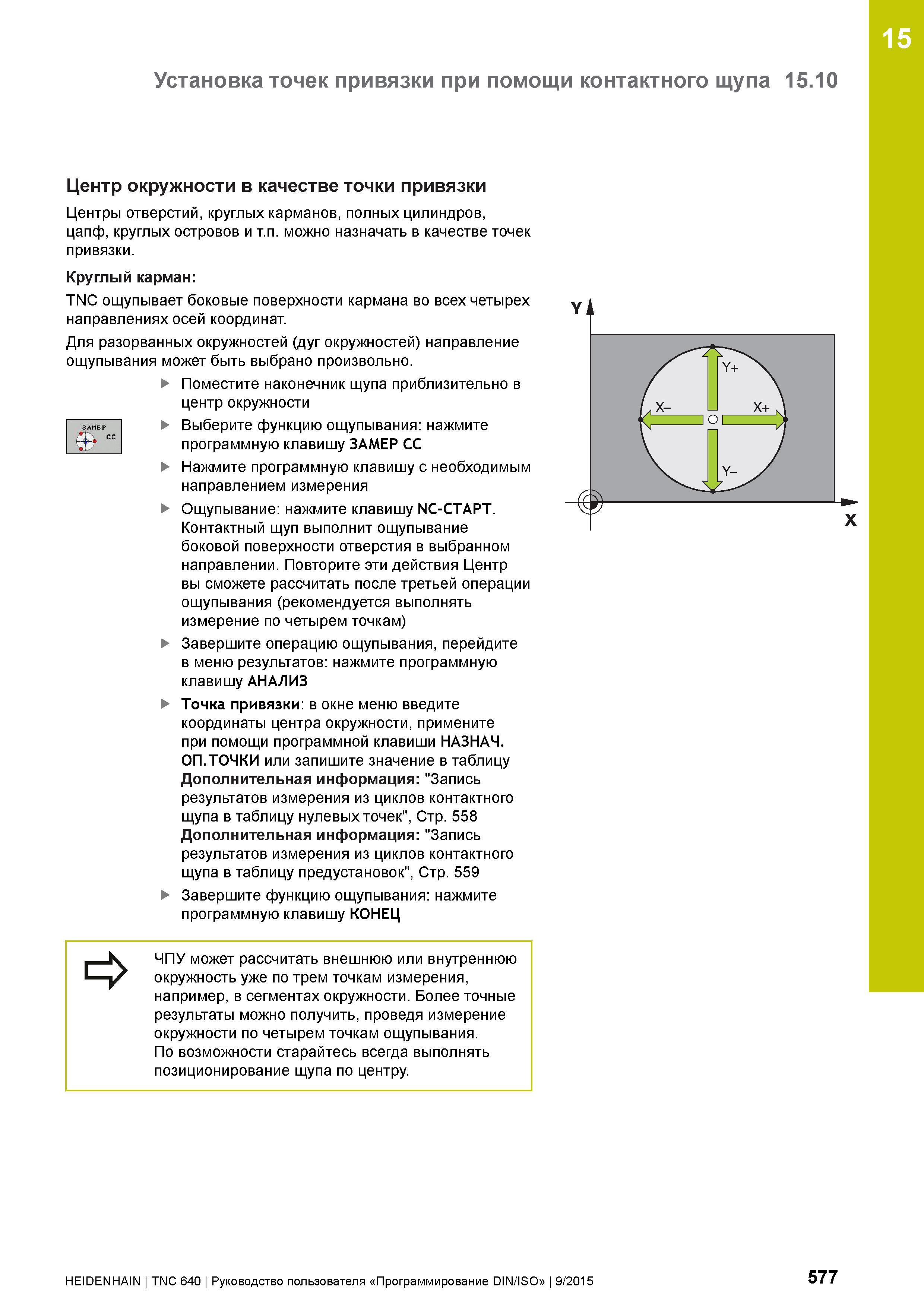

15 Установка точек привязки при помощи контактного щупа 15.10 Центр окружности в качестве точки привязки Центры отверстий, круглых карманов, полных цилиндров, цапф, круглых островов и т.п. можно назначать в качестве точек привязки. Круглый карман: TNC ощупывает боковые поверхности кармана во всех четырех направлениях осей координат. Для разорванных окружностей (дуг окружностей) направление ощупывания может быть выбрано произвольно. Поместите наконечник щупа приблизительно в центр окружности Выберите функцию ощупывания: нажмите программную клавишу ЗАМЕР CC Нажмите программную клавишу с необходимым направлением измерения Ощупывание: нажмите клавишу NC-СТАРТ. Контактный щуп выполнит ощупывание боковой поверхности отверстия в выбранном направлении. Повторите эти действия Центр вы сможете рассчитать после третьей операции ощупывания (рекомендуется выполнять измерение по четырем точкам) Завершите операцию ощупывания, перейдите в меню результатов: нажмите программную клавишу АНАЛИЗ Точка привязки: в окне меню введите координаты центра окружности, примените при помощи программной клавиши НАЗНАЧ. ОП.ТОЧКИ или запишите значение в таблицу Дополнительная информация: "Запись результатов измерения из циклов контактного щупа в таблицу нулевых точек", Стр. 558 Дополнительная информация: "Запись результатов измерения из циклов контактного щупа в таблицу предустановок", Стр. 559 Завершите функцию ощупывания: нажмите программную клавишу КОНЕЦ => ЧПУ может рассчитать внешнюю или внутреннюю окружность уже по трем точкам измерения, например, в сегментах окружности. Более точные результаты можно получить, проведя измерение окружности по четырем точкам ощупывания. По возможности старайтесь всегда выполнять позиционирование щупа по центру. HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 577
