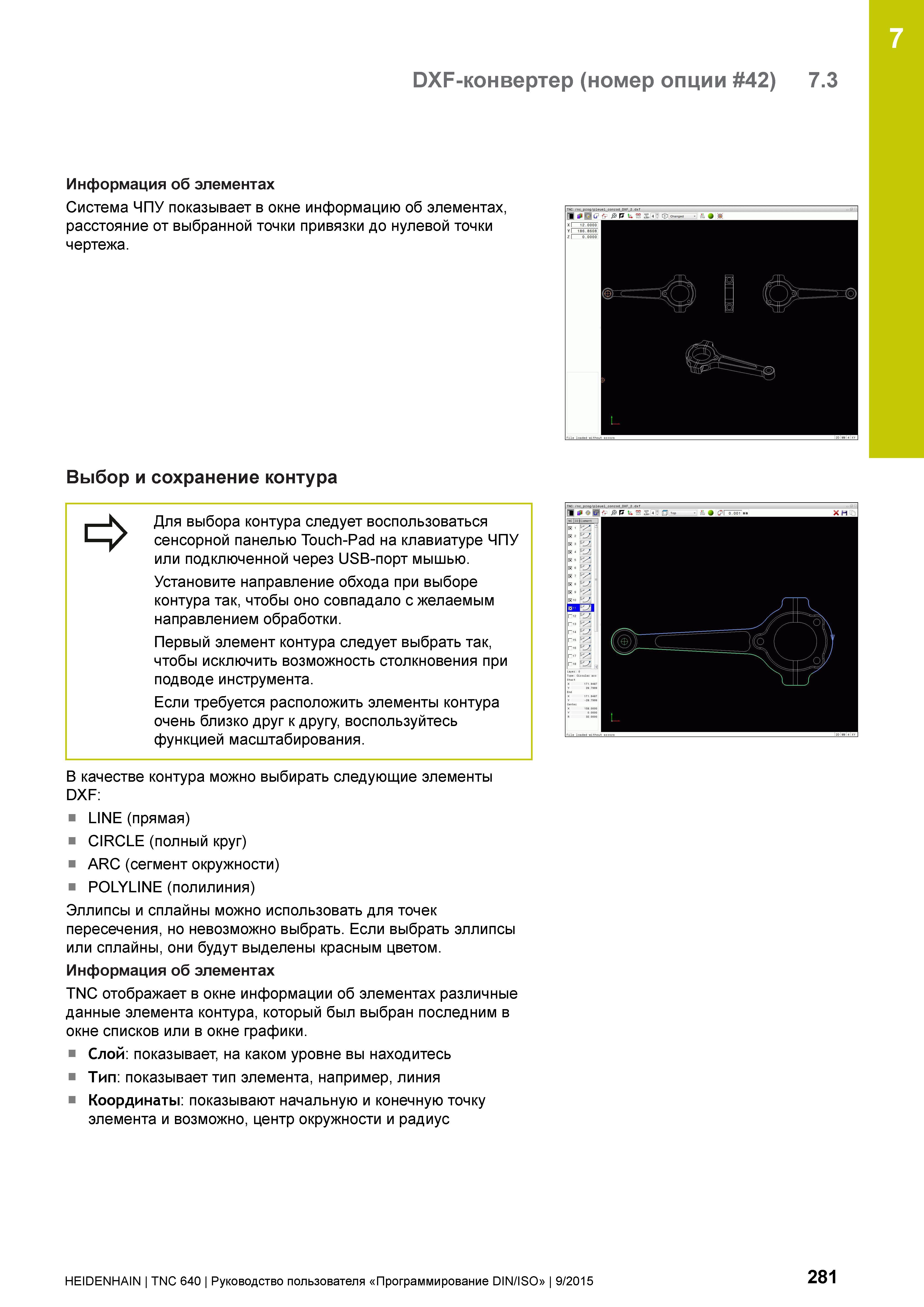

DXF-конвертер (номер опции 42) 7.3 Информация об элементах Система ЧПУ показывает в окне информацию об элементах, расстояние от выбранной точки привязки до нулевой точки чертежа. Выбор и сохранение контура Для выбора контура следует воспользоваться сенсорной панелью Touch-Pad на клавиатуре ЧПУ или подключенной через USB-порт мышью. Установите направление обхода при выборе контура так, чтобы оно совпадало с желаемым направлением обработки. Первый элемент контура следует выбрать так, чтобы исключить возможность столкновения при подводе инструмента. Если требуется расположить элементы контура очень близко друг к другу, воспользуйтесь функцией масштабирования. В качестве контура можно выбирать следующие элементы DXF: LINE (прямая) CIRCLE (полный круг) ARC (сегмент окружности) POLYLINE (полилиния) Эллипсы и сплайны можно использовать для точек пересечения, но невозможно выбрать. Если выбрать эллипсы или сплайны, они будут выделены красным цветом. Информация об элементах TNC отображает в окне информации об элементах различные данные элемента контура, который был выбран последним в окне списков или в окне графики. Слой: показывает, на каком уровне вы находитесь Тип: показывает тип элемента, например, линия Координаты: показывают начальную и конечную точку элемента и возможно, центр окружности и радиус HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 281
