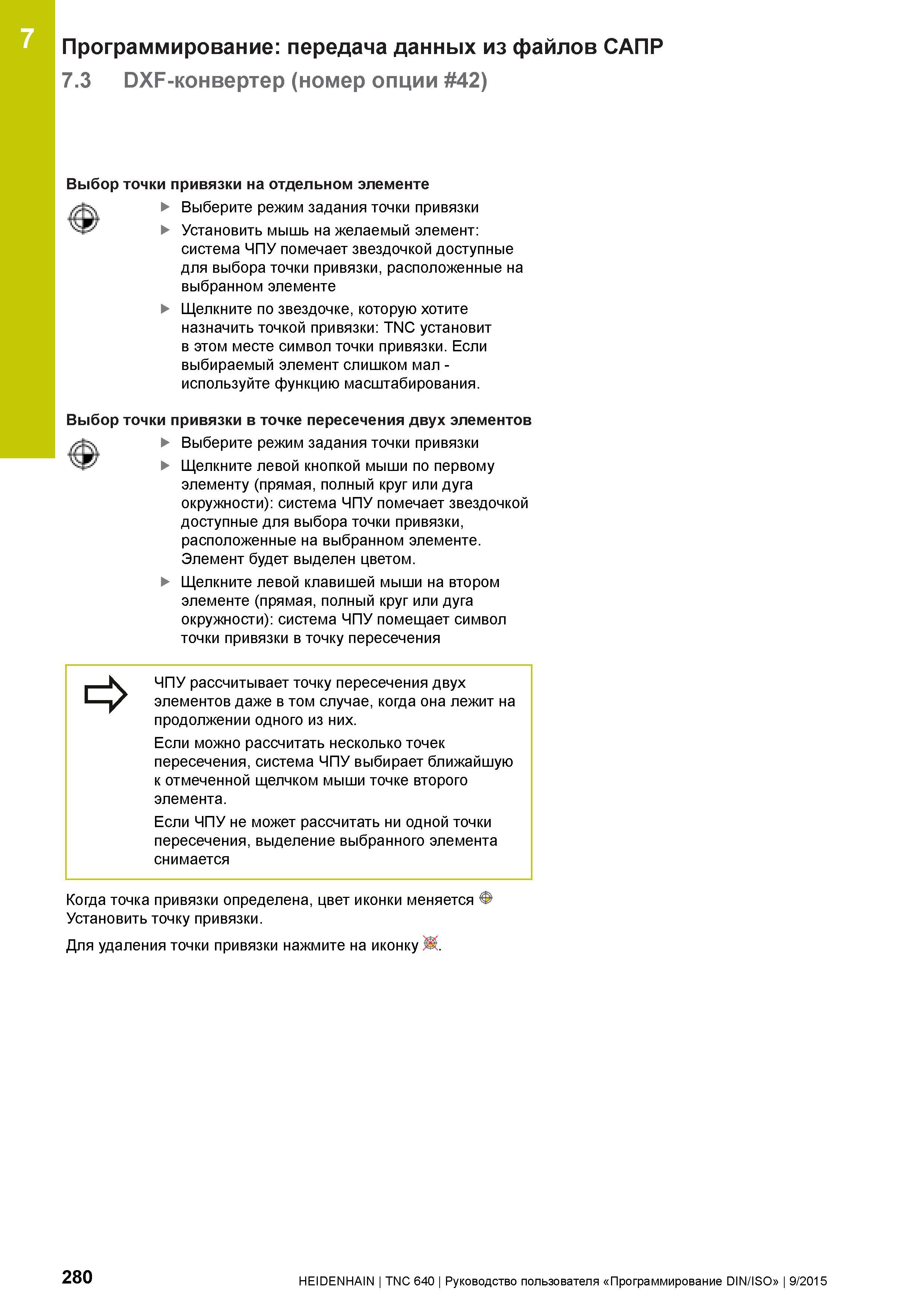

280 Руководство пользователя системы HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр.280

Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр. 280 0280 Lab2u

Программирование: передача данных из файлов САПР 7.3 DXF-конвертер (номер опции 42) Выбор точки привязки на отдельном элементе Выберите режим задания точки привязки Установить мышь на желаемый элемент: система ЧПУ помечает звездочкой доступные для выбора точки привязки, расположенные на выбранном элементе Щелкните по звездочке, которую хотите назначить точкой привязки: TNC установит в этом месте символ точки привязки. Если выбираемый элемент слишком мал -используйте функцию масштабирования. Выбор точки привязки в точке пересечения двух элементов Выберите режим задания точки привязки Щелкните левой кнопкой мыши по первому элементу (прямая, полный круг или дуга окружности): система ЧПУ помечает звездочкой доступные для выбора точки привязки, расположенные на выбранном элементе. Элемент будет выделен цветом. Щелкните левой клавишей мыши на втором элементе (прямая, полный круг или дуга окружности): система ЧПУ помещает символ точки привязки в точку пересечения ЧПУ рассчитывает точку пересечения двух элементов даже в том случае, когда она лежит на продолжении одного из них. Если можно рассчитать несколько точек пересечения, система ЧПУ выбирает ближайшую к отмеченной щелчком мыши точке второго элемента. Если ЧПУ не может рассчитать ни одной точки пересечения, выделение выбранного элемента снимается Когда точка привязки определена, цвет иконки меняется Ф Установить точку привязки. Для удаления точки привязки нажмите на иконку Ш. 280 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
