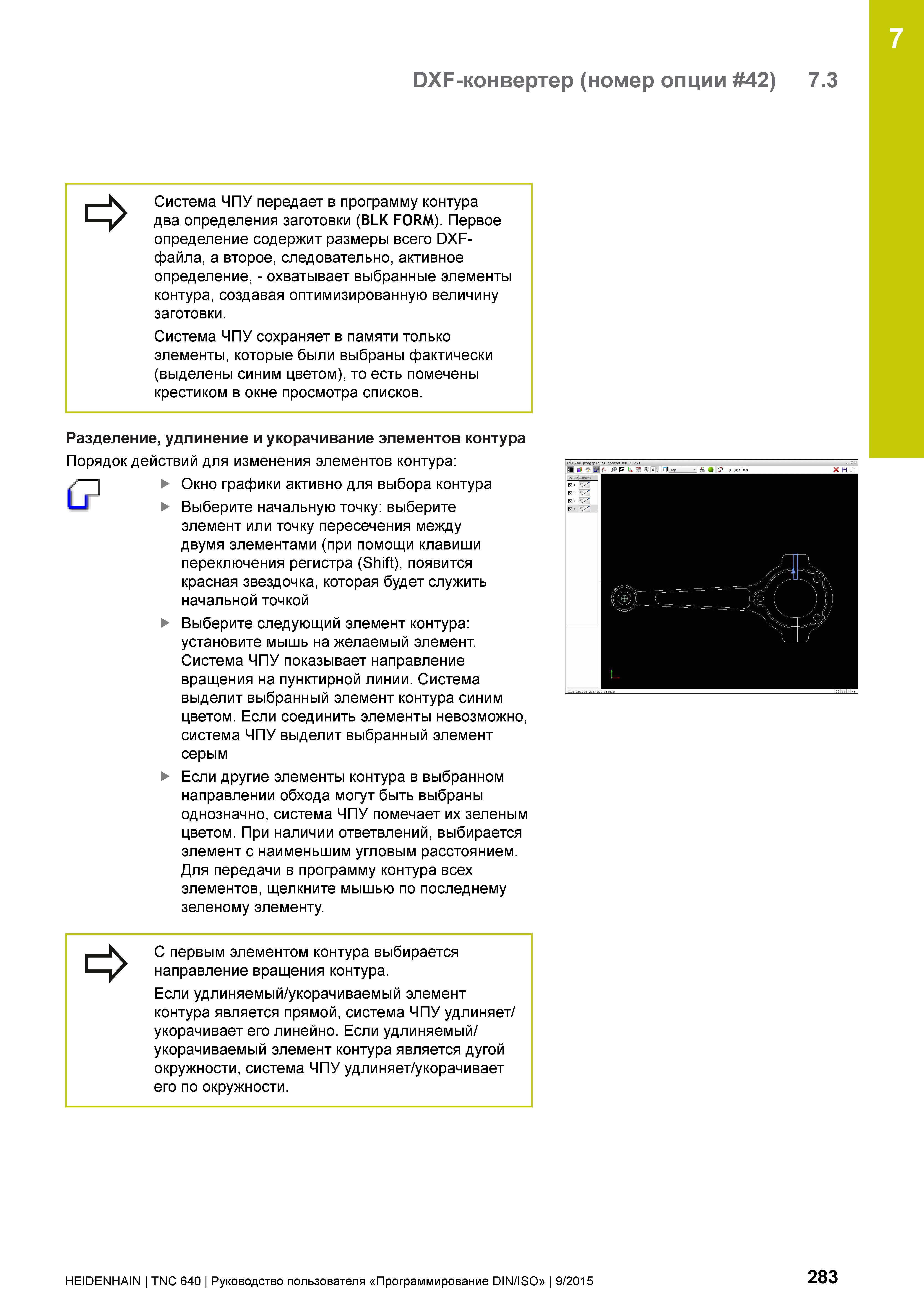

=> DXF-конвертер (номер опции 42) 7.3 Система ЧПУ передает в программу контура два определения заготовки (BLK FORM). Первое определение содержит размеры всего DXF-файла, а второе, следовательно, активное определение, - охватывает выбранные элементы контура, создавая оптимизированную величину заготовки. Система ЧПУ сохраняет в памяти только элементы, которые были выбраны фактически (выделены синим цветом), то есть помечены крестиком в окне просмотра списков. Разделение, удлинение и укорачивание элементов контура Порядок действий для изменения элементов контура: Окно графики активно для выбора контура Выберите начальную точку: выберите элемент или точку пересечения между двумя элементами (при помощи клавиши переключения регистра (Shift), появится красная звездочка, которая будет служить начальной точкой Выберите следующий элемент контура: установите мышь на желаемый элемент. Система ЧПУ показывает направление вращения на пунктирной линии. Система выделит выбранный элемент контура синим цветом. Если соединить элементы невозможно, система ЧПУ выделит выбранный элемент серым Если другие элементы контура в выбранном направлении обхода могут быть выбраны однозначно, система ЧПУ помечает их зеленым цветом. При наличии ответвлений, выбирается элемент с наименьшим угловым расстоянием. Для передачи в программу контура всех элементов, щелкните мышью по последнему зеленому элементу. С первым элементом контура выбирается направление вращения контура. Если удлиняемый/укорачиваемый элемент контура является прямой, система ЧПУ удлиняет/ укорачивает его линейно. Если удлиняемый/ укорачиваемый элемент контура является дугой окружности, система ЧПУ удлиняет/укорачивает его по окружности. HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 283
