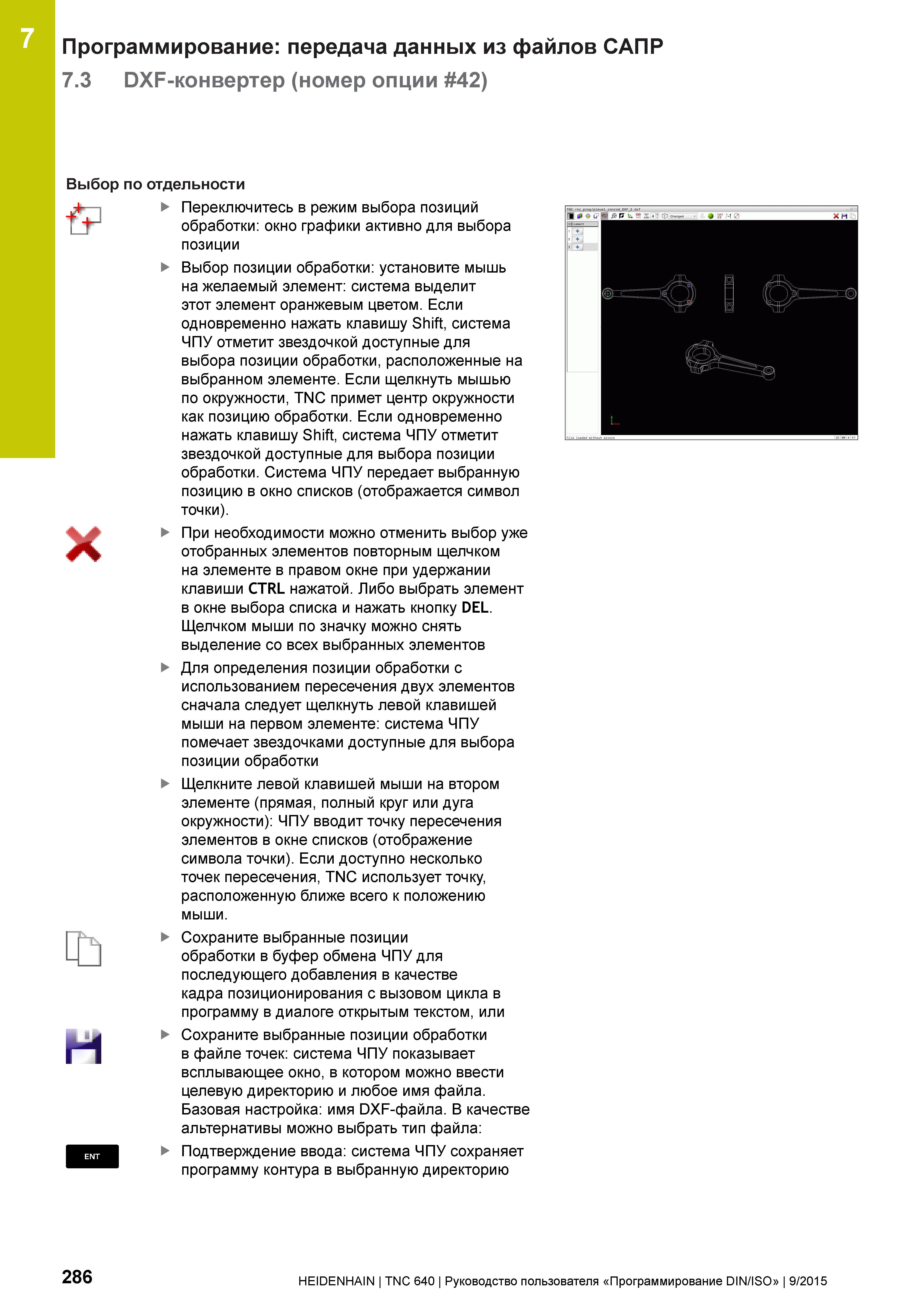

Программирование: передача данных из файлов САПР 7.3 DXF-конвертер (номер опции 42) Выбор по отдельности & ГЬ Переключитесь в режим выбора позиций обработки: окно графики активно для выбора позиции Выбор позиции обработки: установите мышь на желаемый элемент: система выделит этот элемент оранжевым цветом. Если одновременно нажать клавишу Shift, система ЧПУ отметит звездочкой доступные для выбора позиции обработки, расположенные на выбранном элементе. Если щелкнуть мышью по окружности, TNC примет центр окружности как позицию обработки. Если одновременно нажать клавишу Shift, система ЧПУ отметит звездочкой доступные для выбора позиции обработки. Система ЧПУ передает выбранную позицию в окно списков (отображается символ точки). При необходимости можно отменить выбор уже отобранных элементов повторным щелчком на элементе в правом окне при удержании клавиши CTRL нажатой. Либо выбрать элемент в окне выбора списка и нажать кнопку DEL. Щелчком мыши по значку можно снять выделение со всех выбранных элементов Для определения позиции обработки с использованием пересечения двух элементов сначала следует щелкнуть левой клавишей мыши на первом элементе: система ЧПУ помечает звездочками доступные для выбора позиции обработки Щелкните левой клавишей мыши на втором элементе (прямая, полный круг или дуга окружности): ЧПУ вводит точку пересечения элементов в окне списков (отображение символа точки). Если доступно несколько точек пересечения, TNC использует точку, расположенную ближе всего к положению мыши. Сохраните выбранные позиции обработки в буфер обмена ЧПУ для последующего добавления в качестве кадра позиционирования с вызовом цикла в программу в диалоге открытым текстом, или Сохраните выбранные позиции обработки в файле точек: система ЧПУ показывает всплывающее окно, в котором можно ввести целевую директорию и любое имя файла. Базовая настройка: имя DXF-файла. В качестве альтернативы можно выбрать тип файла: Подтверждение ввода: система ЧПУ сохраняет программу контура в выбранную директорию 286 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
