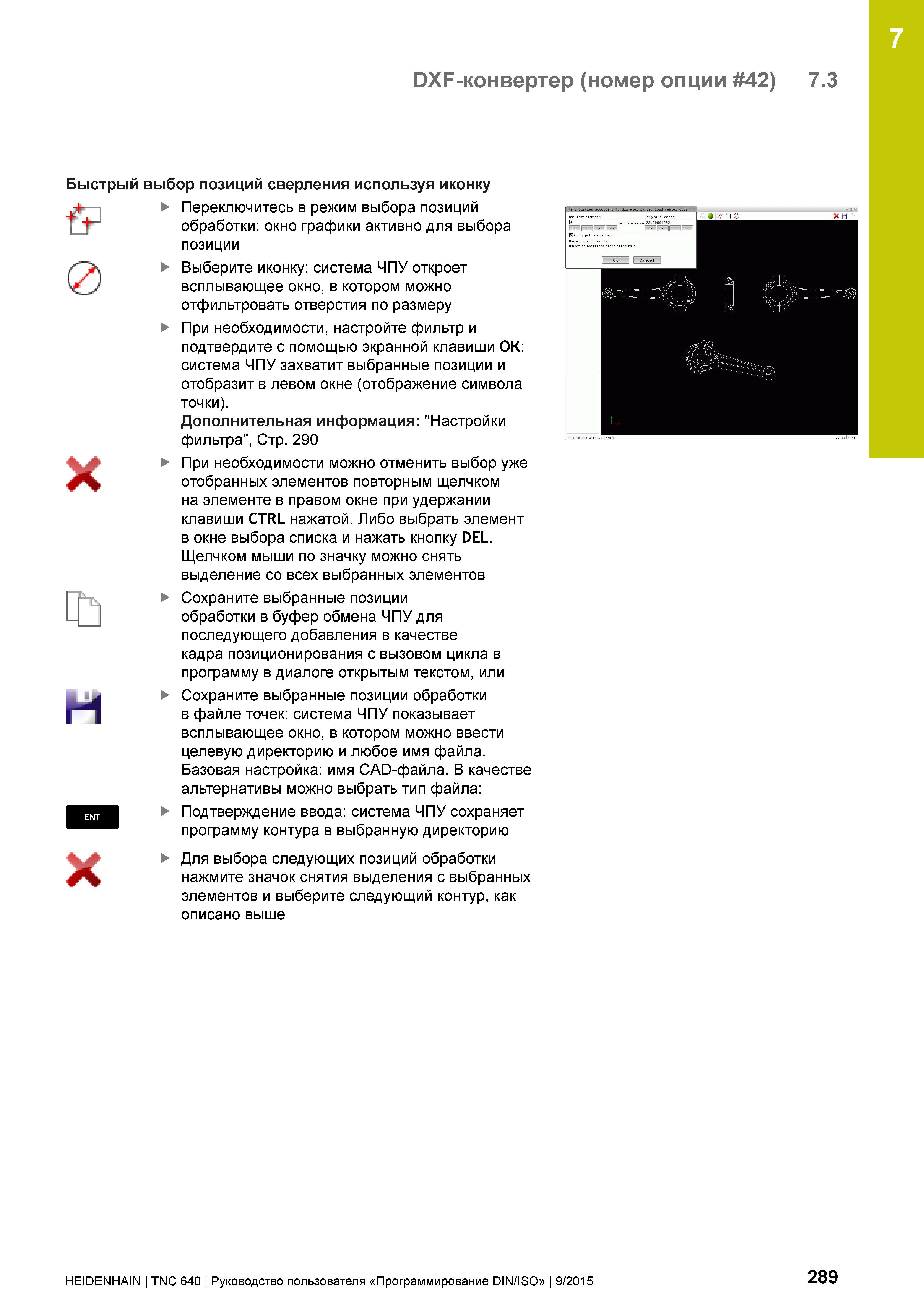

DXF-конвертер (номер опции 42) Быстрый выбор позиций сверления используя иконку t 0 Q М Переключитесь в режим выбора позиций обработки: окно графики активно для выбора позиции Выберите иконку: система ЧПУ откроет всплывающее окно, в котором можно отфильтровать отверстия по размеру При необходимости, настройте фильтр и подтвердите с помощью экранной клавиши ОК: система ЧПУ захватит выбранные позиции и отобразит в левом окне (отображение символа точки). Дополнительная информация: "Настройки фильтра", Стр. 290 При необходимости можно отменить выбор уже отобранных элементов повторным щелчком на элементе в правом окне при удержании клавиши CTRL нажатой. Либо выбрать элемент в окне выбора списка и нажать кнопку DEL. Щелчком мыши по значку можно снять выделение со всех выбранных элементов Сохраните выбранные позиции обработки в буфер обмена ЧПУ для последующего добавления в качестве кадра позиционирования с вызовом цикла в программу в диалоге открытым текстом, или Сохраните выбранные позиции обработки в файле точек: система ЧПУ показывает всплывающее окно, в котором можно ввести целевую директорию и любое имя файла. Базовая настройка: имя CAD-файла. В качестве альтернативы можно выбрать тип файла: Подтверждение ввода: система ЧПУ сохраняет программу контура в выбранную директорию Для выбора следующих позиций обработки нажмите значок снятия выделения с выбранных элементов и выберите следующий контур, как описано выше HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 289
