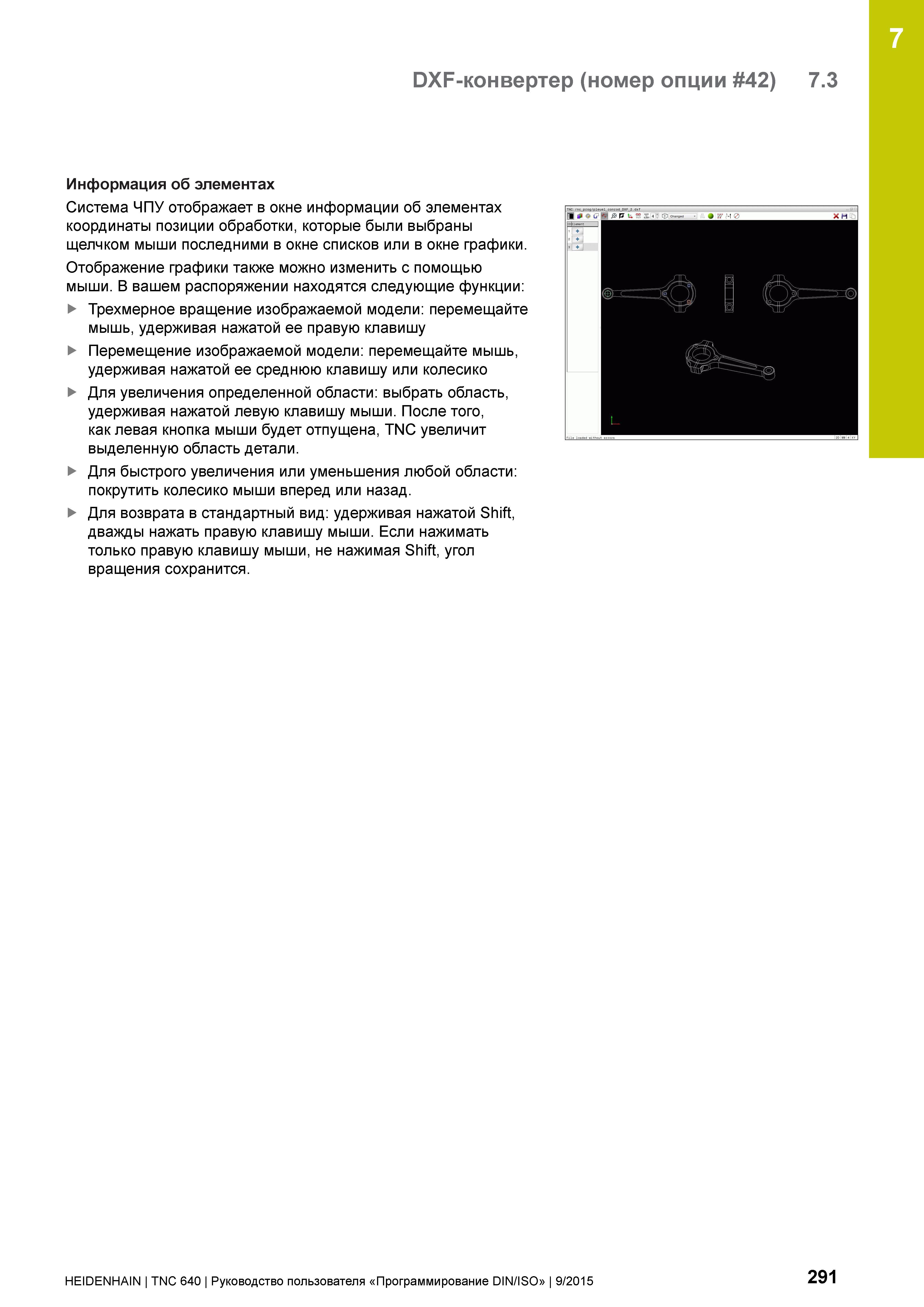

DXF-конвертер (номер опции 42) 7.3 Информация об элементах Система ЧПУ отображает в окне информации об элементах координаты позиции обработки, которые были выбраны щелчком мыши последними в окне списков или в окне графики. Отображение графики также можно изменить с помощью мыши. В вашем распоряжении находятся следующие функции: Трехмерное вращение изображаемой модели: перемещайте мышь, удерживая нажатой ее правую клавишу Перемещение изображаемой модели: перемещайте мышь, удерживая нажатой ее среднюю клавишу или колесико Для увеличения определенной области: выбрать область, удерживая нажатой левую клавишу мыши. После того, как левая кнопка мыши будет отпущена, TNC увеличит выделенную область детали. Для быстрого увеличения или уменьшения любой области: покрутить колесико мыши вперед или назад. Для возврата в стандартный вид: удерживая нажатой Shift, дважды нажать правую клавишу мыши. Если нажимать только правую клавишу мыши, не нажимая Shift, угол вращения сохранится. HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 291
