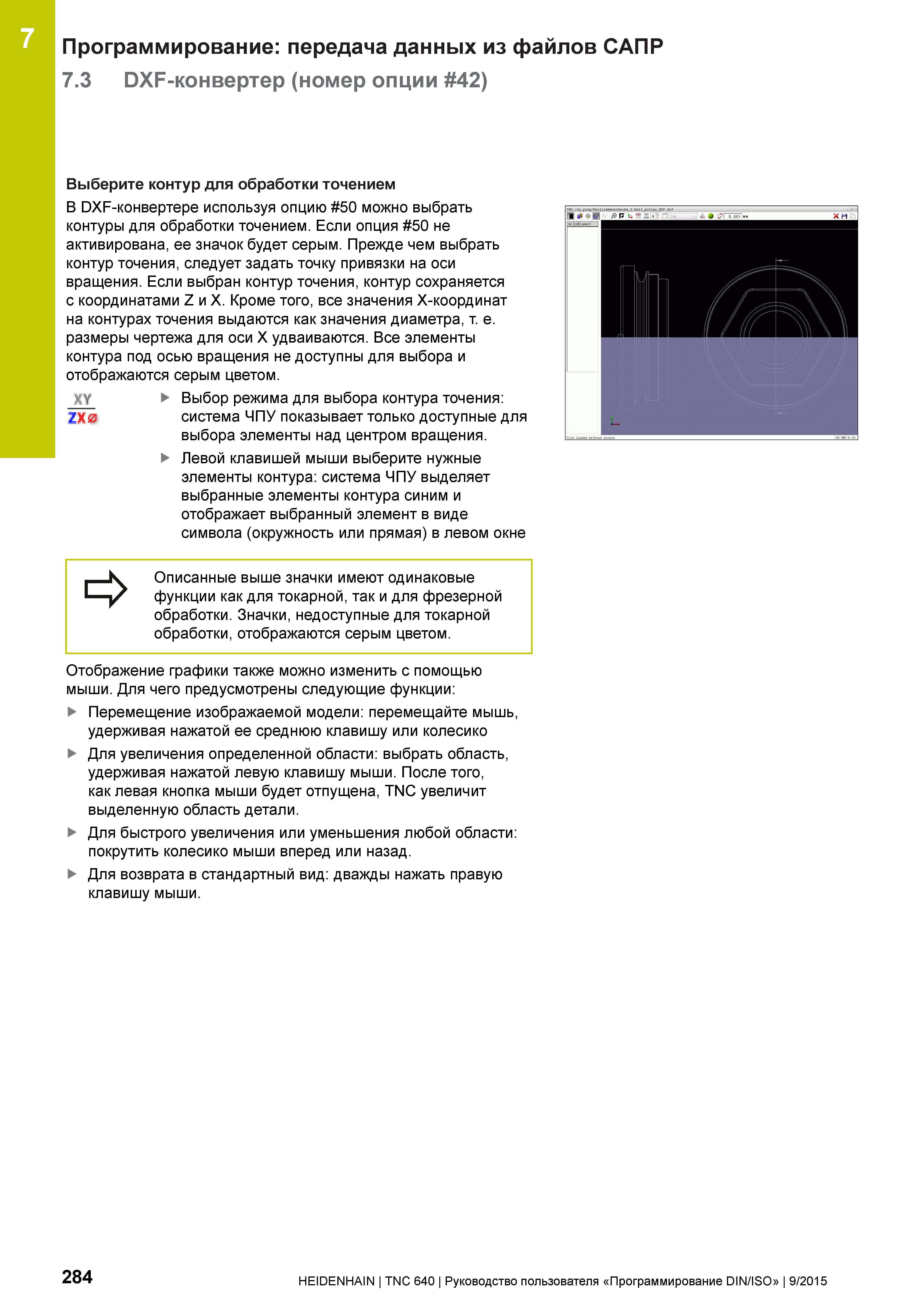

Программирование: передача данных из файлов САПР 7.3 DXF-конвертер (номер опции 42) Выберите контур для обработки точением В DXF-конвертере используя опцию 50 можно выбрать контуры для обработки точением. Если опция 50 не активирована, ее значок будет серым. Прежде чем выбрать контур точения, следует задать точку привязки на оси вращения. Если выбран контур точения, контур сохраняется с координатами Z и X. Кроме того, все значения X-координат на контурах точения выдаются как значения диаметра, т. е. размеры чертежа для оси X удваиваются. Все элементы контура под осью вращения не доступны для выбора и отображаются серым цветом. KY ZX0 Выбор режима для выбора контура точения: система ЧПУ показывает только доступные для выбора элементы над центром вращения. Левой клавишей мыши выберите нужные элементы контура: система ЧПУ выделяет выбранные элементы контура синим и отображает выбранный элемент в виде символа (окружность или прямая) в левом окне Описанные выше значки имеют одинаковые функции как для токарной, так и для фрезерной обработки. Значки, недоступные для токарной обработки, отображаются серым цветом. Отображение графики также можно изменить с помощью мыши. Для чего предусмотрены следующие функции: Перемещение изображаемой модели: перемещайте мышь, удерживая нажатой ее среднюю клавишу или колесико Для увеличения определенной области: выбрать область, удерживая нажатой левую клавишу мыши. После того, как левая кнопка мыши будет отпущена, TNC увеличит выделенную область детали. Для быстрого увеличения или уменьшения любой области: покрутить колесико мыши вперед или назад. Для возврата в стандартный вид: дважды нажать правую клавишу мыши. 284 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
