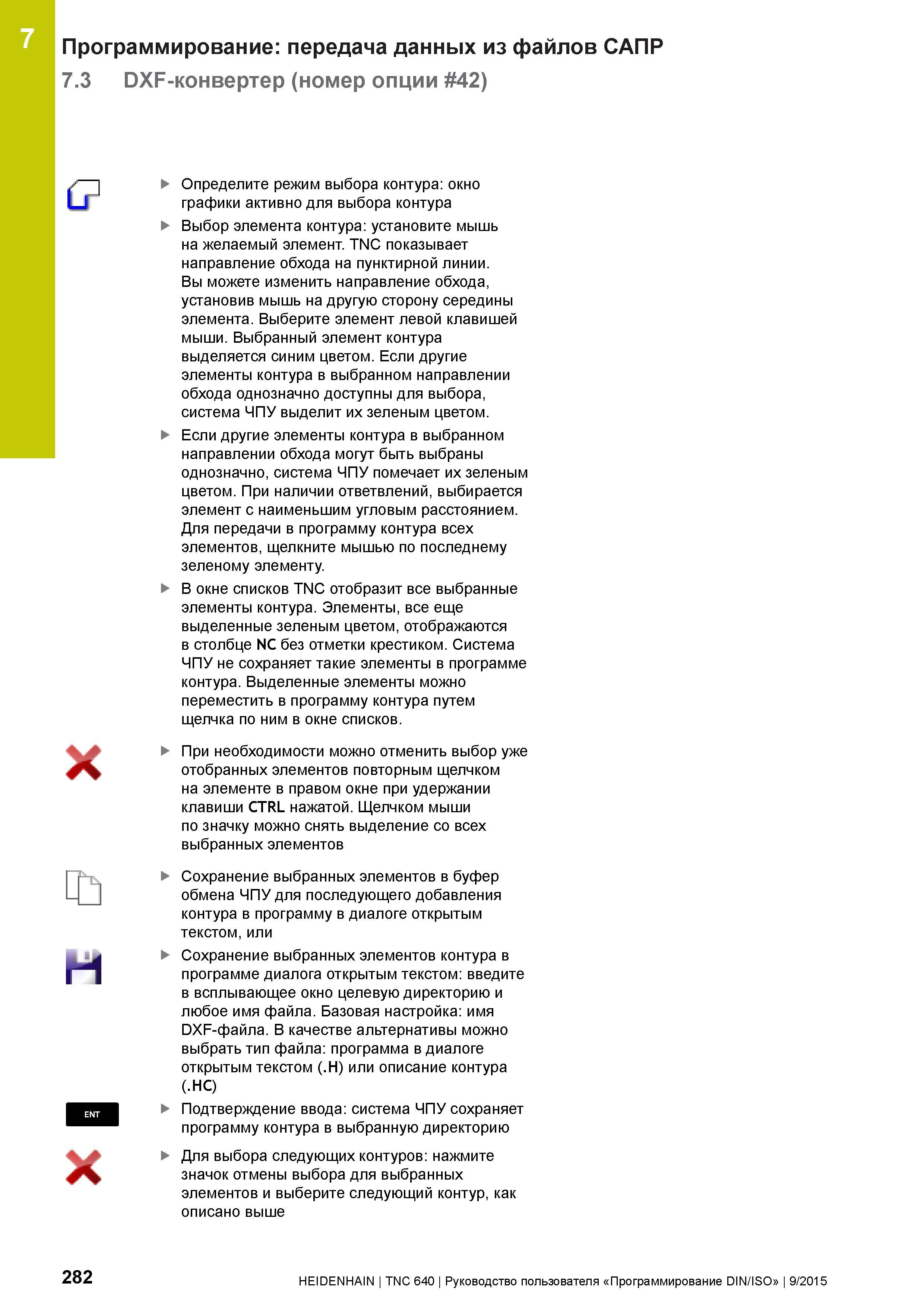

Программирование: передача данных из файлов САПР 7.3 DXF-конвертер (номер опции 42) С н Определите режим выбора контура: окно графики активно для выбора контура Выбор элемента контура: установите мышь на желаемый элемент. TNC показывает направление обхода на пунктирной линии. Вы можете изменить направление обхода, установив мышь на другую сторону середины элемента. Выберите элемент левой клавишей мыши. Выбранный элемент контура выделяется синим цветом. Если другие элементы контура в выбранном направлении обхода однозначно доступны для выбора, система ЧПУ выделит их зеленым цветом. Если другие элементы контура в выбранном направлении обхода могут быть выбраны однозначно, система ЧПУ помечает их зеленым цветом. При наличии ответвлений, выбирается элемент с наименьшим угловым расстоянием. Для передачи в программу контура всех элементов, щелкните мышью по последнему зеленому элементу. В окне списков TNC отобразит все выбранные элементы контура. Элементы, все еще выделенные зеленым цветом, отображаются в столбце NC без отметки крестиком. Система ЧПУ не сохраняет такие элементы в программе контура. Выделенные элементы можно переместить в программу контура путем щелчка по ним в окне списков. При необходимости можно отменить выбор уже отобранных элементов повторным щелчком на элементе в правом окне при удержании клавиши CTRL нажатой. Щелчком мыши по значку можно снять выделение со всех выбранных элементов Сохранение выбранных элементов в буфер обмена ЧПУ для последующего добавления контура в программу в диалоге открытым текстом, или Сохранение выбранных элементов контура в программе диалога открытым текстом: введите в всплывающее окно целевую директорию и любое имя файла. Базовая настройка: имя DXF-файла. В качестве альтернативы можно выбрать тип файла: программа в диалоге открытым текстом (.H) или описание контура (.HC) Подтверждение ввода: система ЧПУ сохраняет программу контура в выбранную директорию Для выбора следующих контуров: нажмите значок отмены выбора для выбранных элементов и выберите следующий контур, как описано выше 282 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
