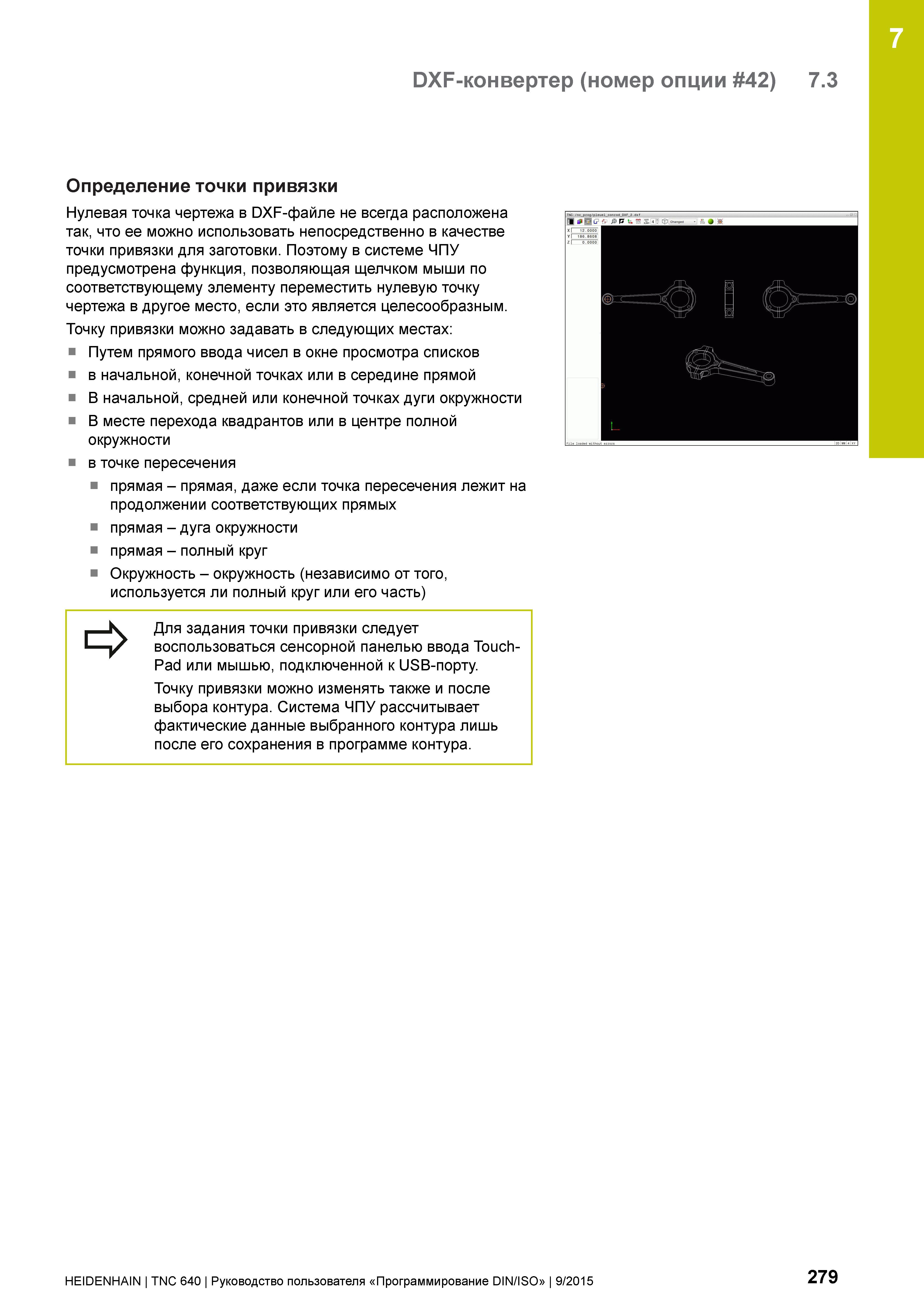

DXF-конвертер (номер опции 42) 7.3 Определение точки привязки Нулевая точка чертежа в DXF-файле не всегда расположена так, что ее можно использовать непосредственно в качестве точки привязки для заготовки. Поэтому в системе ЧПУ предусмотрена функция, позволяющая щелчком мыши по соответствующему элементу переместить нулевую точку чертежа в другое место, если это является целесообразным. Точку привязки можно задавать в следующих местах: Путем прямого ввода чисел в окне просмотра списков в начальной, конечной точках или в середине прямой В начальной, средней или конечной точках дуги окружности В месте перехода квадрантов или в центре полной окружности в точке пересечения прямая - прямая, даже если точка пересечения лежит на продолжении соответствующих прямых прямая - дуга окружности прямая - полный круг Окружность - окружность (независимо от того, используется ли полный круг или его часть) => Для задания точки привязки следует воспользоваться сенсорной панелью ввода TouchPad или мышью, подключенной к USB-порту. Точку привязки можно изменять также и после выбора контура. Система ЧПУ рассчитывает фактические данные выбранного контура лишь после его сохранения в программе контура. HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 279
