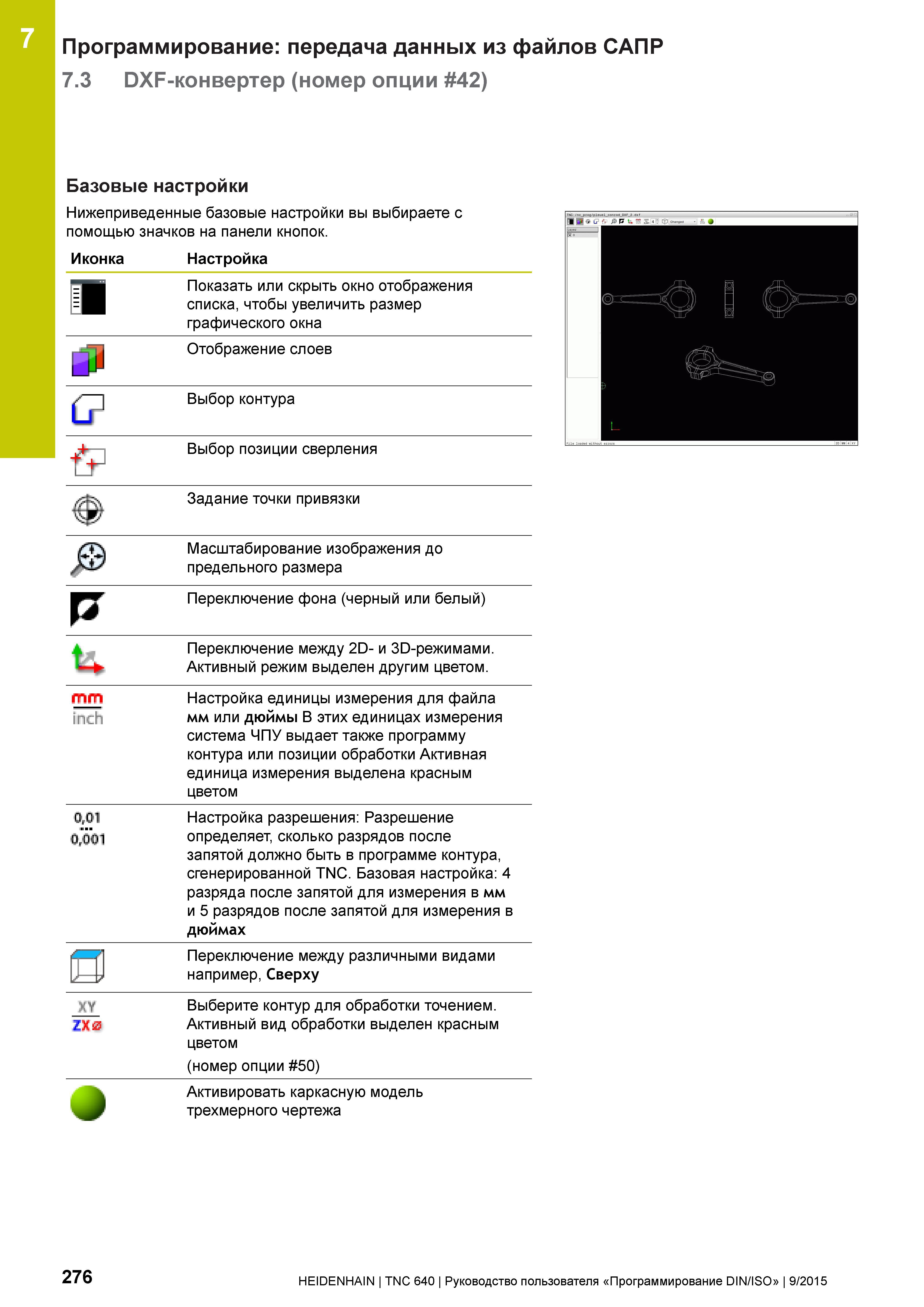

Программирование: передача данных из файлов САПР 7.3 DXF-конвертер (номер опции 42) Базовые настройки Нижеприведенные базовые настройки вы выбираете с помощью значков на панели кнопок. Иконка Настройка ш Показать или скрыть окно отображения списка, чтобы увеличить размер графического окна ш Отображение слоев G Выбор контура i Выбор позиции сверления 0 Задание точки привязки Масштабирование изображения до Jus предельного размера J3 Переключение фона (черный или белый) Переключение между 2D- и SD-режимами. Активный режим выделен другим цветом. о Переключение между различными видами например, Сверху Настройка единицы измерения для файла in:h мм или дюймы В этих единицах измерения система ЧПУ выдает также программу контура или позиции обработки Активная единица измерения выделена красным цветом f: f.' Настройка разрешения: Разрешение i"i' определяет, сколько разрядов после запятой должно быть в программе контура, сгенерированной TNC. Базовая настройка: 4 разряда после запятой для измерения в мм и 5 разрядов после запятой для измерения в дюймах к Выберите контур для обработки точением. цс Активный вид обработки выделен красным цветом (номер опции 50) Активировать каркасную модель трехмерного чертежа 276 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
