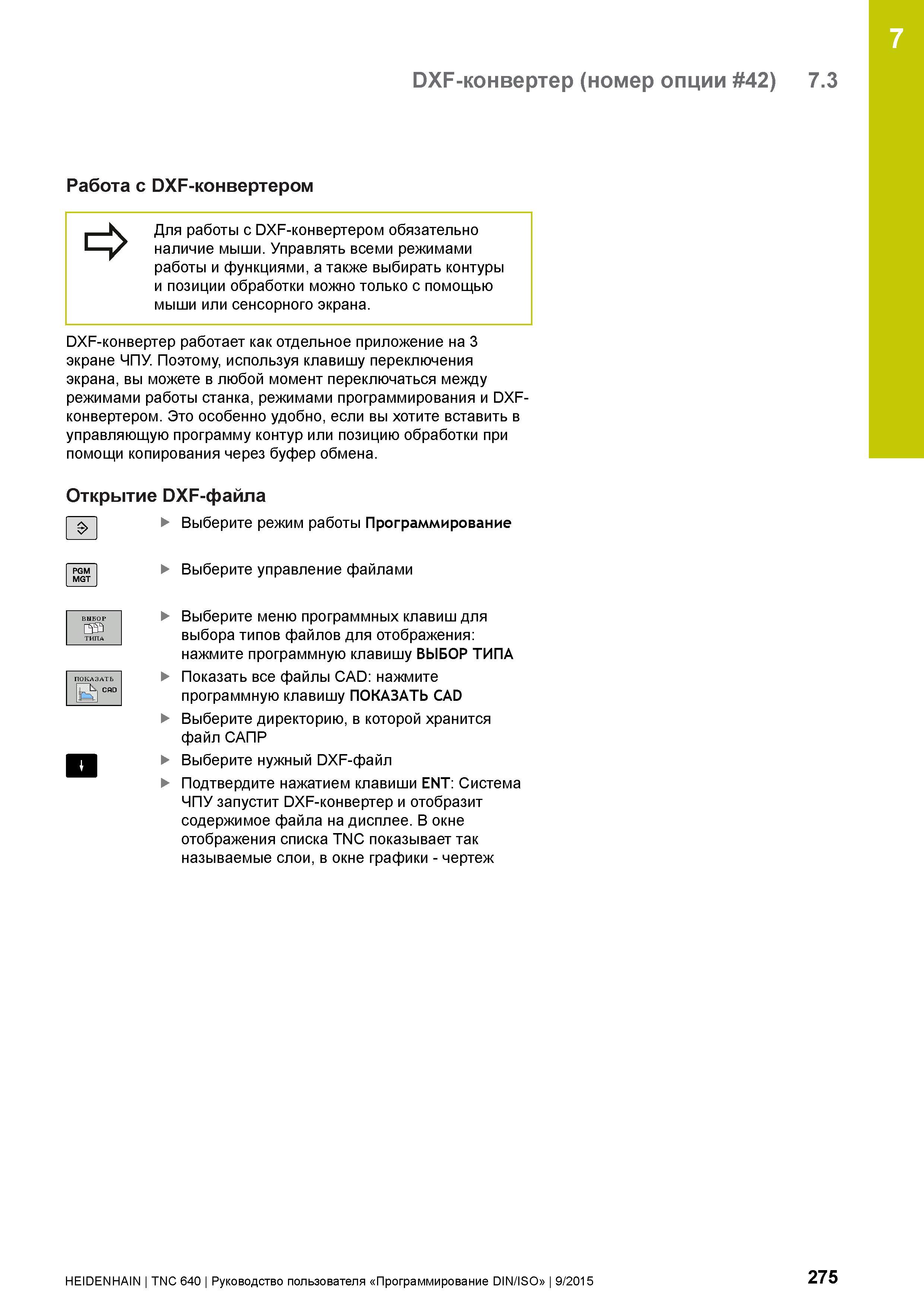

DXF-конвертер (номер опции 42) 7.3 Работа с DXF-конвертером => Для работы с DXF-конвертером обязательно наличие мыши. Управлять всеми режимами работы и функциями, а также выбирать контуры и позиции обработки можно только с помощью мыши или сенсорного экрана. DXF-конвертер работает как отдельное приложение на 3 экране ЧПУ. Поэтому, используя клавишу переключения экрана, вы можете в любой момент переключаться между режимами работы станка, режимами программирования и DXF-конвертером. Это особенно удобно, если вы хотите вставить в управляющую программу контур или позицию обработки при помощи копирования через буфер обмена. Открытие DXF-файла Выберите режим работы Программирование PGM MGT Выберите управление файлами ПОКАЗАТЬ L CAD Выберите меню программных клавиш для выбора типов файлов для отображения: нажмите программную клавишу ВЫБОР ТИПА Показать все файлы CAD: нажмите программную клавишу ПОКАЗАТЬ CAD Выберите директорию, в которой хранится файл САПР Выберите нужный DXF-файл Подтвердите нажатием клавиши ENT: Система ЧПУ запустит DXF-конвертер и отобразит содержимое файла на дисплее. В окне отображения списка TNC показывает так называемые слои, в окне графики - чертеж HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 275
