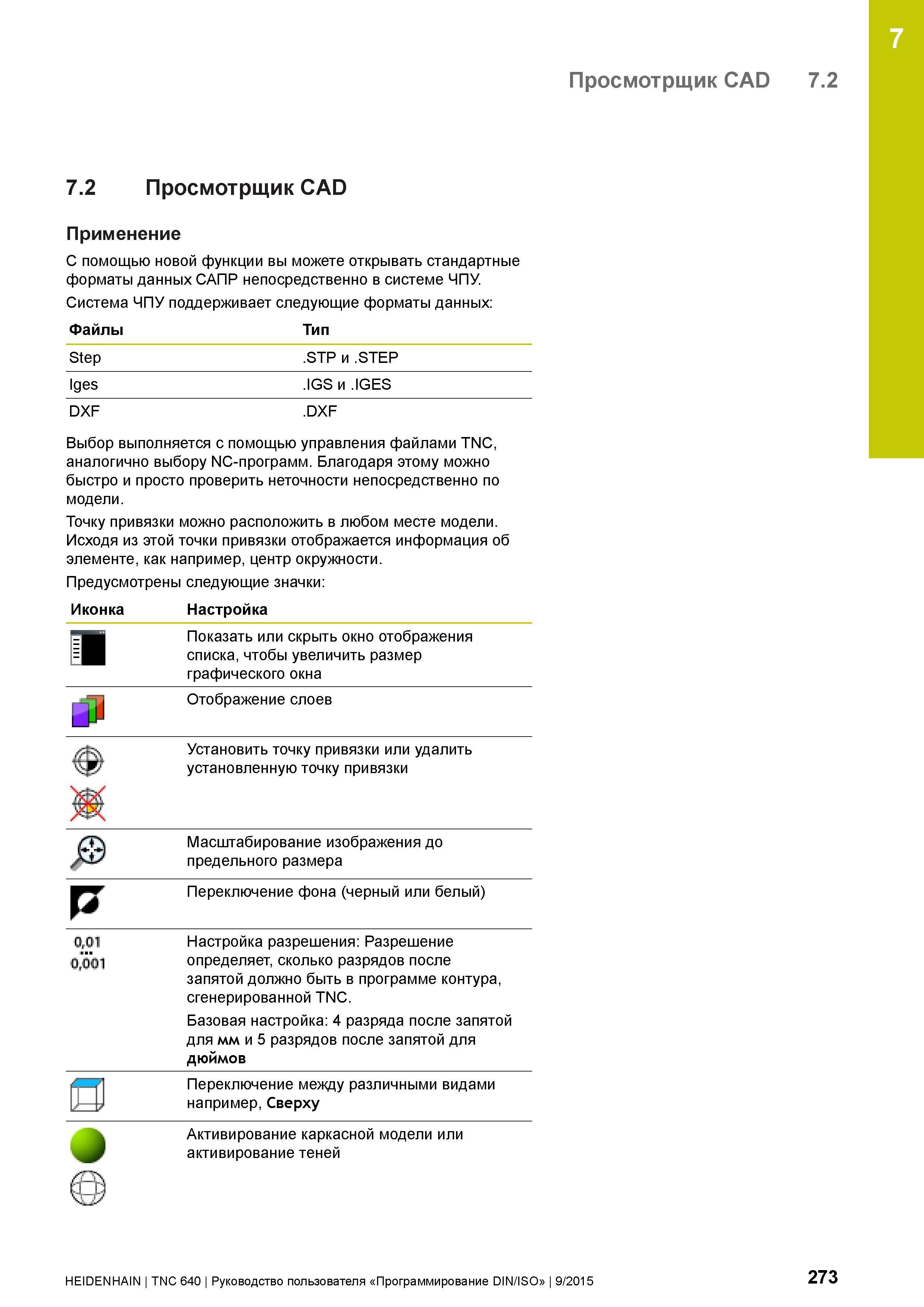

273 Руководство пользователя системы HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр.273

Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр. 273 0273 Lab2u

Просмотрщик CAD 7.2 7.2 Просмотрщик CAD Применение С помощью новой функции вы можете открывать стандартные форматы данных САПР непосредственно в системе ЧПУ. стема ЧПУ поддерживает следующие форматы данных: Файлы Тип Step .STP и .STEP Iges .IGS и .IGES DXF .DXF Выбор выполняется с помощью управления файлами TNC, аналогично выбору NC-программ. Благодаря этому можно быстро и просто проверить неточности непосредственно по модели. Точку привязки можно расположить в любом месте модели. Исходя из этой точки привязки отображается информация об элементе, как например, центр окружности. Предусмотрены следующие значки: Иконка Настройка ш Показать или скрыть окно отображения списка, чтобы увеличить размер графического окна л Отображение слоев ф Установить точку привязки или удалить установленную точку привязки & Масштабирование изображения до предельного размера и Переключение фона (черный или белый) г01 0Г001 Настройка разрешения: Разрешение определяет, сколько разрядов после запятой должно быть в программе контура, сгенерированной TNC. Базовая настройка: 4 разряда после запятой для мм и 5 разрядов после запятой для дюймов 0 Переключение между различными видами например, Сверху Активирование каркасной модели или активирование теней HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 273
