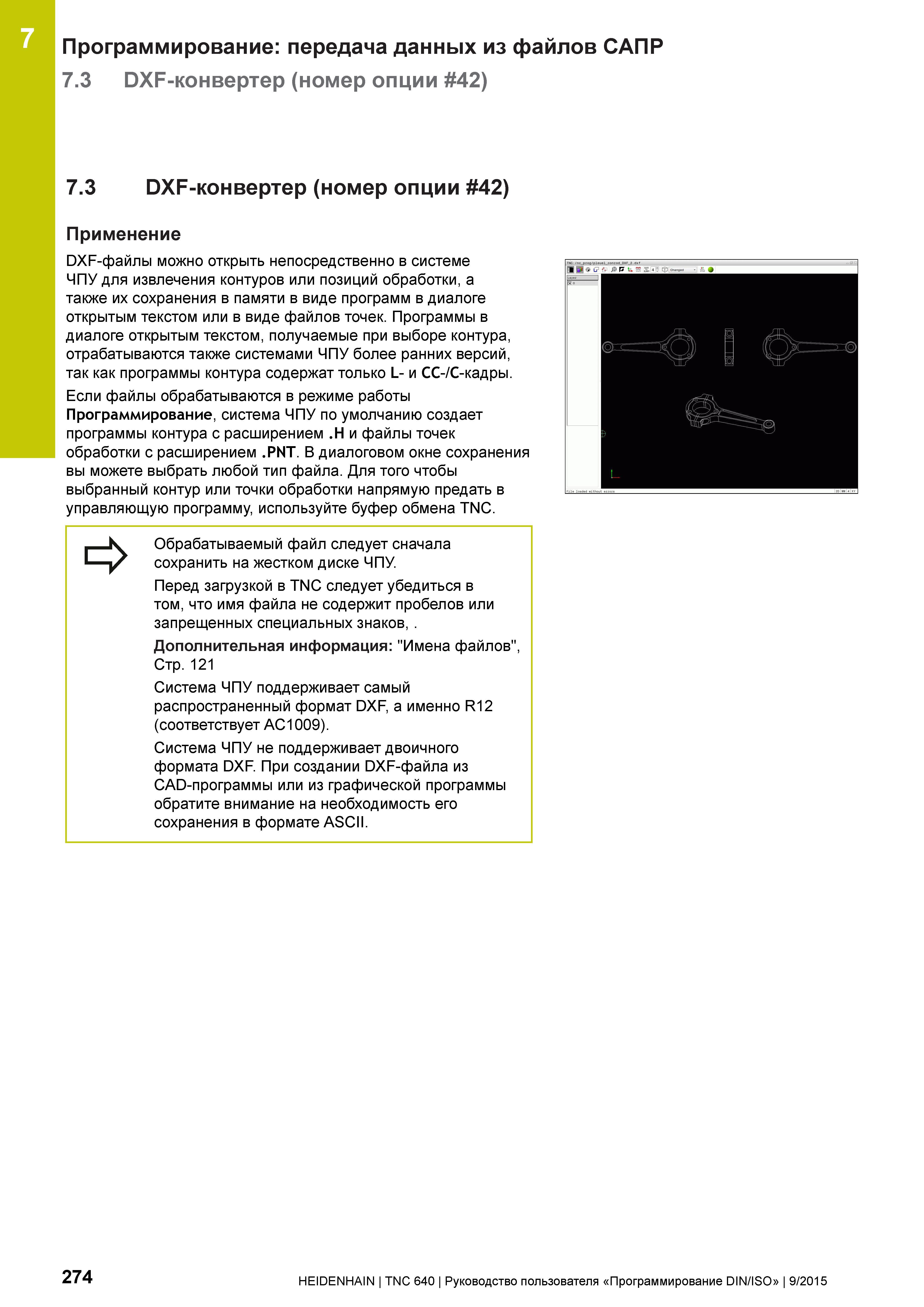

Программирование: передача данных из файлов САПР 7.3 DXF-конвертер (номер опции 42) 7.3 DXF-конвертер (номер опции 42) Применение DXF-файлы можно открыть непосредственно в системе ЧПУ для извлечения контуров или позиций обработки, а также их сохранения в памяти в виде программ в диалоге открытым текстом или в виде файлов точек. Программы в диалоге открытым текстом, получаемые при выборе контура, отрабатываются также системами ЧПУ более ранних версий, так как программы контура содержат только L- и СС-/С-кадры. Если файлы обрабатываются в режиме работы Программирование, система ЧПУ по умолчанию создает программы контура с расширением .H и файлы точек обработки с расширением .PNT. В диалоговом окне сохранения вы можете выбрать любой тип файла. Для того чтобы выбранный контур или точки обработки напрямую предать в управляющую программу, используйте буфер обмена TNC. Обрабатываемый файл следует сначала сохранить на жестком диске ЧПУ. Перед загрузкой в TNC следует убедиться в том, что имя файла не содержит пробелов или запрещенных специальных знаков, . Дополнительная информация: "Имена файлов", Стр. 121 Система ЧПУ поддерживает самый распространенный формат DXF, а именно R12 (соответствует AC1009). Система ЧПУ не поддерживает двоичного формата DXF. При создании DXF-файла из CAD-программы или из графической программы обратите внимание на необходимость его сохранения в формате ASCII. 274 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
